Система определения характеристик стресс-химического обезвоживания мутных сред

Характер продукции

Система определения характеристик стресс-химического обезвоживания мутных сред

МодельБТЕ-MCFA-10

Описание

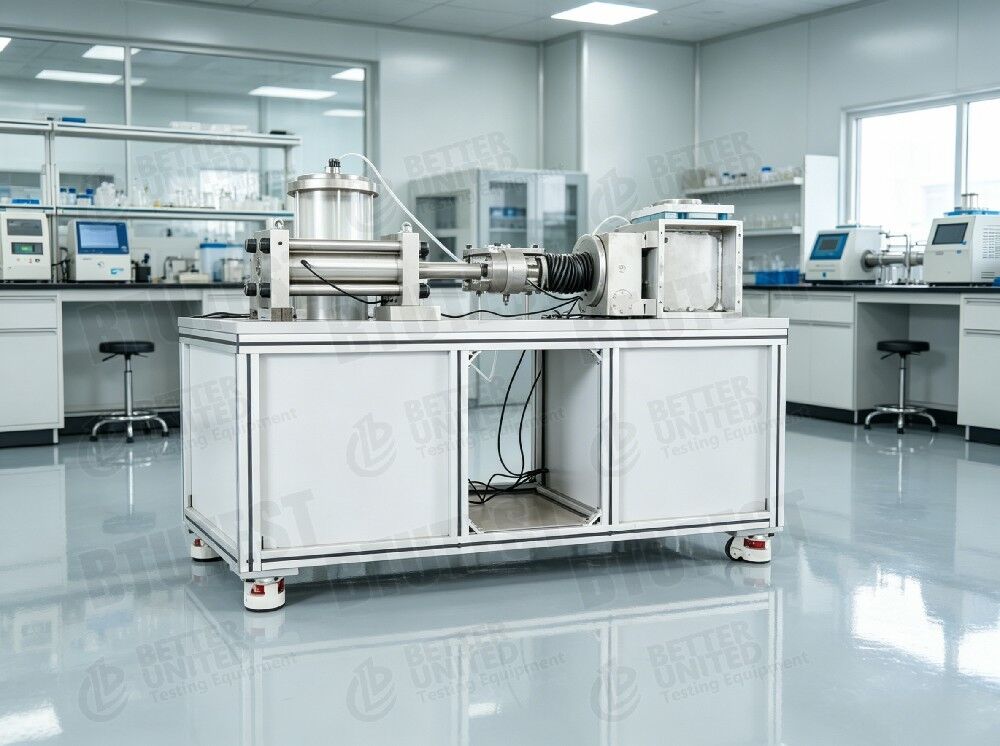

Это оборудование представляет собойсистема для испытания характеристик стресс-химического обезвоживания в мутных средах (аппарат для испытания на дегидратацию суспензии под давлением), модельБТЕ-MCFA-10, используемый для изучения характеристик обезвоживания мутных сред, таких как шлам, шлам и хвосты, под комбинированным воздействием механического давления и химического кондиционирования. Система в основном состоит из подающего цилиндра, системы подачи и загрузки, камеры обезвоживания, сервосистемы загрузки, системы измерения веса обезвоживания, системы сбора данных и соответствующего программного обеспечения. Основная функция: моделирует процесс разделения твердой и жидкой фаз мутной среды при механической фильтрации и химическом кондиционировании.

Стандарты испытаний (международные)

• АСТМ Д1987(Испытание на фильтрацию осадка)
• ИСО 11370(Очистка сточных вод)
• Китайский ГБ/Т 31962(Нормы качества сточных вод для сброса в городскую канализацию)

Данное оборудование представляет собой специализированное испытательное устройство; применимые стандарты могут относиться к спецификациям разделения твердой и жидкой фаз и характеристик испытаний фильтр-прессов.

Спецификация

Деталь

• Двухступенчатая конструкция загрузки–
  • Система подачи-загрузки: воздушный компрессор + прецизионный пневморегулятор (0‑0,9 МПа), используемый для нагнетания суспензии из питающего цилиндра в камеру обезвоживания.
  • Сервосистема загрузки: механическая нагрузка 0–200 кН, создает осевое давление (до 20 МПа) на мутную среду внутри камеры обезвоживания.
• Камера обезвоживания– нержавеющая сталь 304, устойчивая к коррозии; внутренний диаметр 80 мм, ход 100 мм, способен выдерживать высокое давление (20 МПа).
• Измерение веса при обезвоживании– Высокоточные весы (5000 г / 0,01 г) для измерения массы слитой жидкости в реальном времени, используемые для расчета скорости обезвоживания и общего удаления воды.
• Измерение порового давления– Датчик порового давления 0‑20 МПа для мониторинга изменений давления поровой воды внутри суспензии во время обезвоживания, что позволяет проводить эффективный анализ напряжений.
• Положение о химическом кондиционировании– В названии системы присутствует слово «стресс-химикат», что позволяет предположить, что в суспензию можно добавлять химические кондиционеры (флокулянты, электролиты и т. д.) для изучения их влияния на эффективность обезвоживания.
• Возможности программного обеспечения– Калибровка, настройка параметров, сбор данных в реальном времени, экспорт данных (tgd → txt → Excel) для удобной постобработки.

Приложение

• Обезвоживание муниципального осадка– Моделировать обезвоживание осадка под механическим давлением и химическим кондиционированием, оптимизировать параметры процесса обезвоживания.
• Сгущение хвостов– Оценка эффективности обезвоживания шлама хвостов шахт при сухом складировании или обратной засыпке.
• Очистка отложений дноуглубительными работами– Испытания на обезвоживание речных и озерных осадков.
• Обработка буровым раствором– Разделение твердой и жидкой фаз буровых растворов на нефть и газ.
• Исследования химического кондиционирования– Изучить влияние флокулянтов, электролитов и других химикатов на эффективность обезвоживания шлама.
• Моделирование фильтр-пресса– Предоставление проектных параметров пластинчато-рамных фильтр-прессов, ленточных фильтр-прессов и т. д.

Преимущества

• Стресс-химическое соединение– Одновременно изучает влияние механического давления и химического кондиционирования на обезвоживание, точно моделируя полевые процессы.
• Высокая сила нагрузки (200 кН)– Способен имитировать фильтрацию под высоким давлением, с максимальным осевым напряжением 20 МПа, подходит для труднообезвоживаемых материалов.
• Высокоточное измерение веса при обезвоживании– Точность 0,01 г, точное отслеживание скорости обезвоживания и общего удаления воды.
• Широкий диапазон скоростей загрузки– 0,00001‑10 мм/мин, от медленной фильтрации до быстрого сжатия.
• Мониторинг порового давления– Понимание в режиме реального времени рассеивания внутреннего давления в суспензии для оценки эффективности обезвоживания.
• Коррозионностойкий материал– Камера обезвоживания изготовлена ​​из нержавеющей стали 304, подходит для соленых или химически обработанных суспензий.
• Автоматизированное программное обеспечение— Полностью автоматическое управление, удобный экспорт данных.

Что выбрать

Выберите эту систему или связанные конфигурации в зависимости от требований тестирования:

Ход процесса

Пример:Химическое кондиционирование муниципального осадка + испытание на обезвоживание фильтрацией под давлением

• Подготовка проб
  • Возьмите определенное количество сырой суспензии (или осадка) и измерьте начальное содержание воды.
  • Добавьте химические кондиционеры (например, полиакриламид ПАМ) в соответствии с планом испытаний и равномерно перемешайте.

• Кормление
  • Вылейте кондиционированную суспензию в подающий цилиндр (емкостью 5000 мл).
  • Используйте систему подачи загрузки (воздушный компрессор + прецизионный пневматический контроллер, 0-0,9 МПа) для подачи суспензии под давлением в камеру обезвоживания.

• Монтаж и герметизация
  • Убедитесь, что уплотнительный поршень, обратный клапан, датчик порового давления и дренажные линии камеры обезвоживания правильно подсоединены.
  • Поместите систему измерения веса обезвоживания (весы) под сливное отверстие.

• Установите параметры теста
  • В программном обеспечении введите внутренний диаметр камеры обезвоживания (80 мм).
  • Установите режим осевой нагрузки: контроль напряжения или контроль смещения.
  • Определите последовательность нагружения: например, постоянное напряжение 5 МПа в течение 30 минут или сжатие с постоянной скоростью 1 мм/мин до максимального хода.
  • Установите конечные условия: ход достигает 100 мм или скорость обезвоживания падает ниже порогового значения.

• Начать фильтрацию
  • Запустите сервосистему загрузки; аксиальный поршень движется вниз, создавая давление.
  • Программное обеспечение фиксирует в реальном времени: осевую силу, осевое смещение, поровое давление, массу дренируемой жидкости (баланс).
  • Постройте кривые обезвоживания: дренируемая масса в зависимости от времени, поровое давление в зависимости от времени, напряжение-деформация и т. д.

• Конец теста
  • Автоматически останавливается при достижении заданных условий.
  • Разгрузите давление, удалите обезвоженный осадок на фильтре, измерьте конечное содержание воды.

• Обработка данных
  • Рассчитайте общее удаление воды, скорость обезвоживания и содержание воды в фильтрационной корке.
  • Проанализируйте взаимосвязь между рассеиванием порового давления и скоростью обезвоживания.
  • Сравните эффективность обезвоживания при различных химических кондиционерах, давлениях и скоростях загрузки.
  • Экспортируйте данные (tgd → txt → Excel) и сформируйте отчет.

Краткое содержание:BTU-MCFA-10 — это система для испытания характеристик стресс-химического обезвоживания мутных сред, подходящая для изучения обезвоживания под давлением городского ила, хвостов, вынутых грунтов и других шламов. Ключевые особенности включают двухэтапную загрузку (пневматическая подача + фильтрация под давлением), высокоточное обезвоживающее взвешивание, мониторинг порового давления, коррозионностойкую камеру обезвоживания и полностью автоматическое программное обеспечение. Максимальное осевое напряжение составляет 20 МПа, усилие нагрузки 200 кН, объем подающего цилиндра 5 л. Дополнительно могут быть добавлены исследования химического кондиционирования для моделирования реальных процессов фильтр-пресса. Выбор должен основываться на характеристиках материала, требуемом давлении, необходимости химического кондиционирования и размере камеры обезвоживания.
