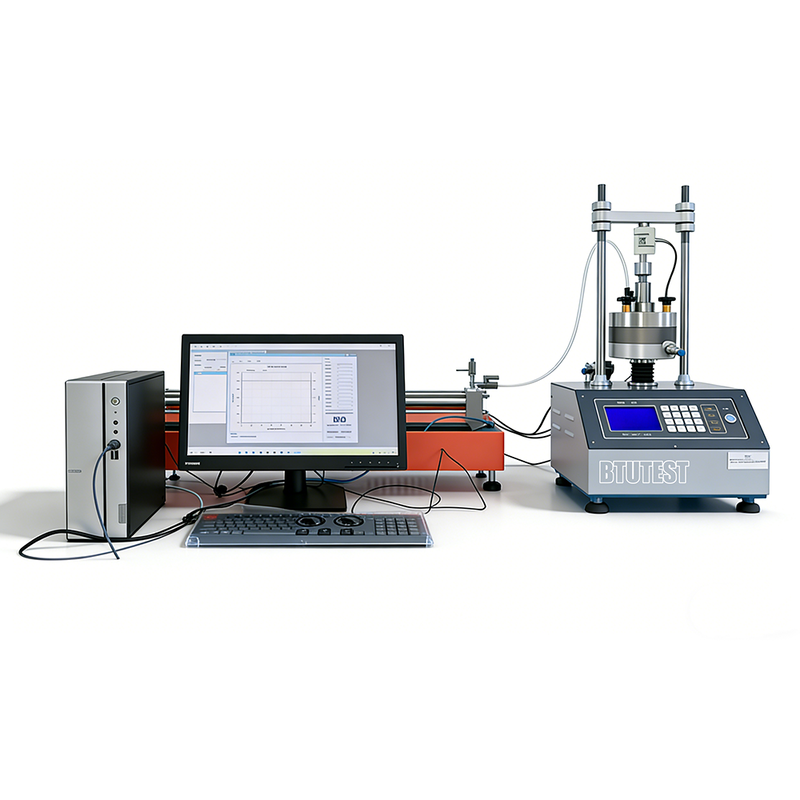

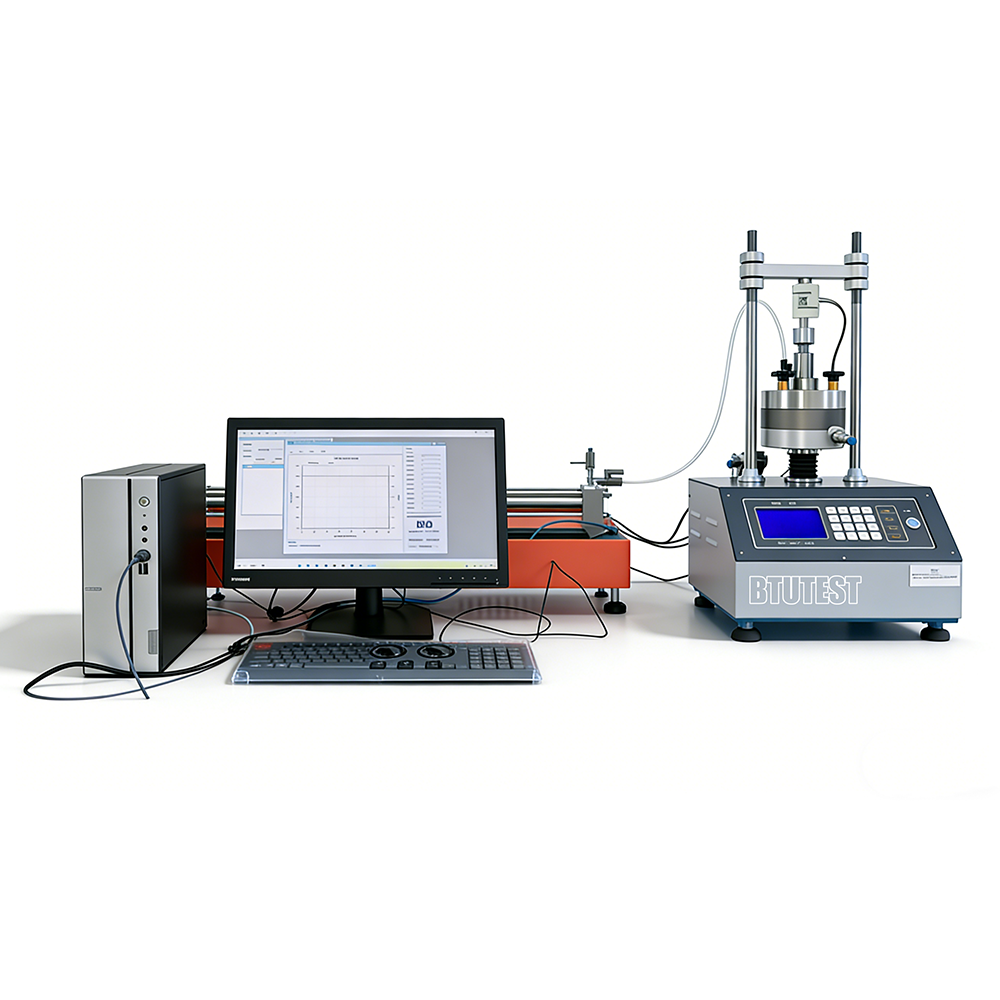

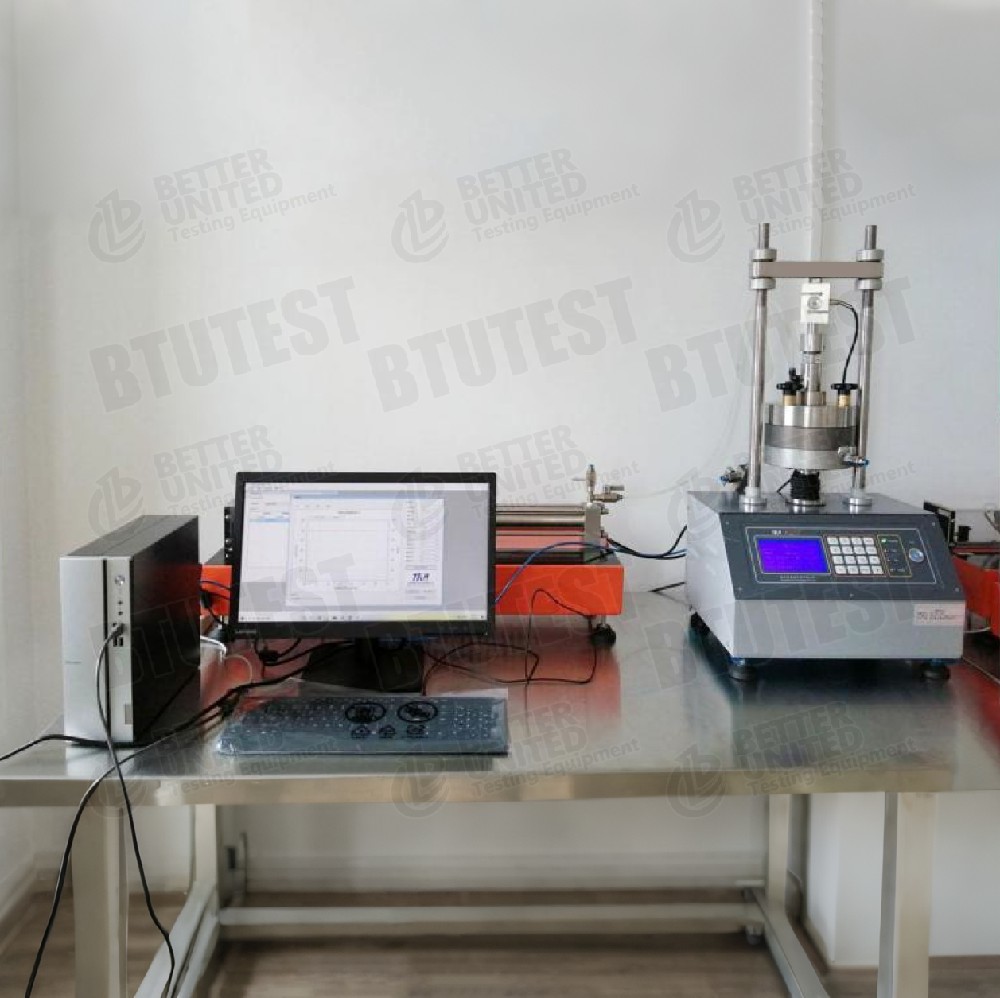

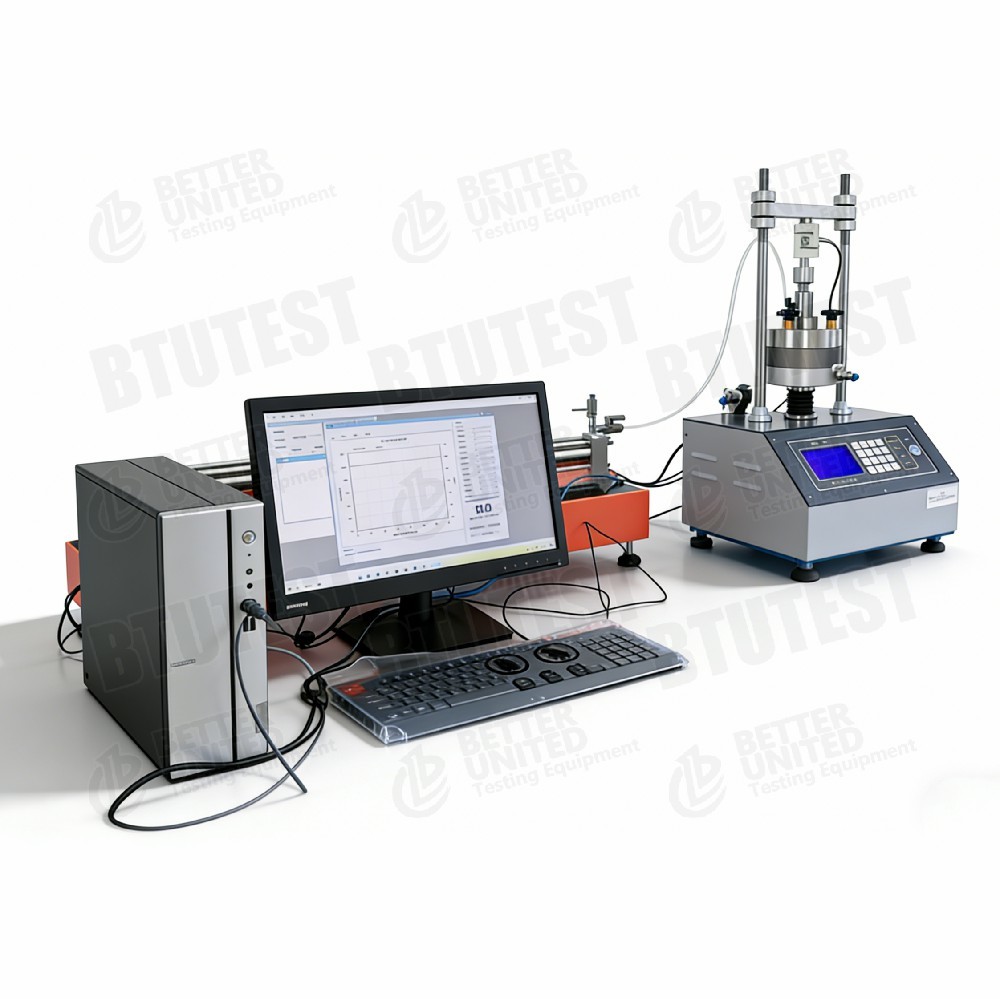

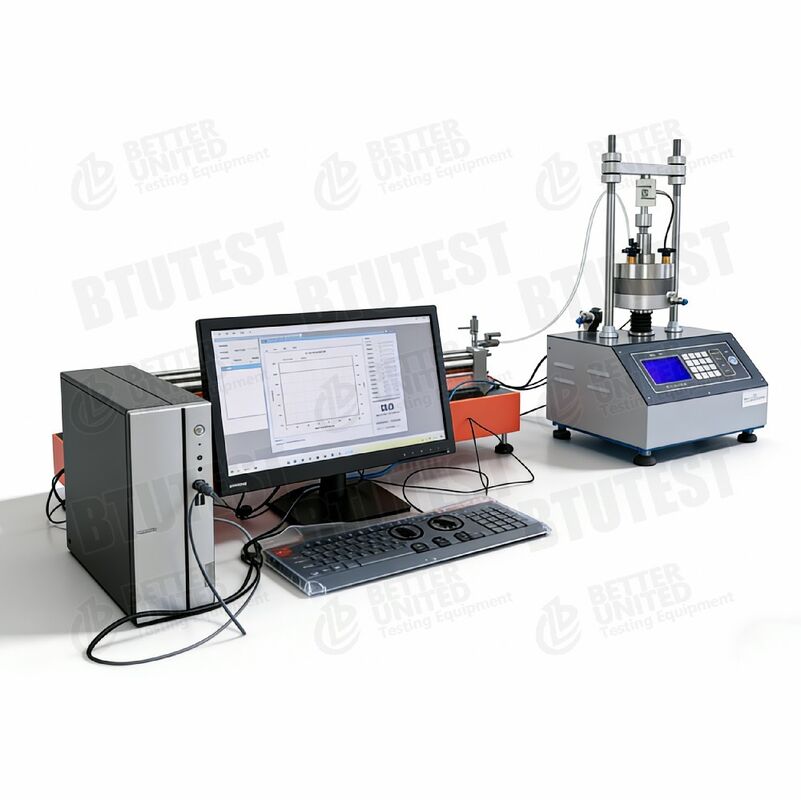

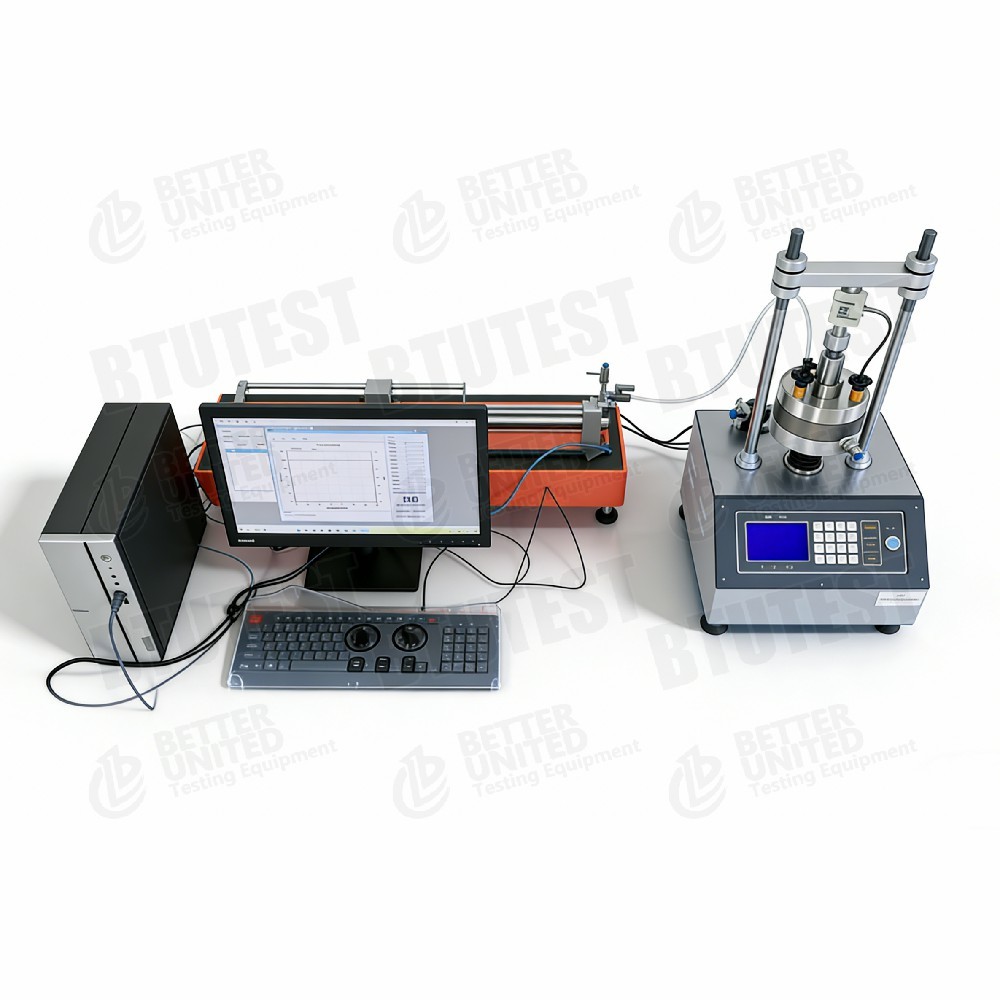

Устройство для консолидации нагрузки с контролируемой деформацией

Характер продукции

Устройство консолидации нагрузки с регулируемым напряжением

МодельВ ед.- СТК-1С.

Описание

Это оборудованиеустройства консолидации загрузки с регулируемым напряжением(постоянная скорость нагрузки CRS), модельВ ед.- СТК-1С., используется для выполнения испытаний консолидации нагрузки с регулируемым напряжением (CRS) с измерением давления пор в режиме реального времени.

• Размеры образцов: Φ61,8×H20 мм и Φ61,8×H40 мм
• Рама нагрузки: максимальная осевая сила 10 кН, встроенный 4-канальный регистратор данных
• Нагрузочная ячейка: 0-10 кН, точность ±0,1% FS
• Датчик давления в порах: 0-3,2 МПа (точность не указана, предполагается ±0,1% FS)
• Компьютерное программное обеспечение для сбора и управления данными

Стандарты испытаний (международные)

• ASTM D4186(Постоянная скорость консолидации нагрузки CRS)
• ASTM D2435(Одномерная консолидация CRS является производным методом)
• АСТМ D4546(консолидация погрузки-разгрузки-перегрузки)
• ISO 17892‐5(испытание консолидации)
• BS 1377-6(испытание консолидации)

Оборудование может соответствовать требованиям этих стандартов для нагрузки, измерения смещения, мониторинга давления пор и т.д.

Спецификация

> Примечание: диапазон скорости нагрузки, ход перемещения и т.д. не указаны.

Подробности

• Контролируемая нагрузкой (CRS)Загружает образец с постоянной скоростью осевого натяжения (например, 0,01 мм/мин), непрерывно регистрируя осевое напряжение, натяжение и давление пор, тем самым быстро получая параметры консолидации (Cv, Cc,ПК, и т.д.).
• Две высоты образца20 мм (традиционный) и 40 мм (длинный дренажный путь).
• Измерение давления пор в реальном времени∆ Мониторинг давления воды в порах во время консолидации, полезный для расчета Cv и эффективных путей напряжения.
• Встроенный 4-канальный регистратор данныхОдновременно записывает осевую нагрузку, смещение, давление пор и т.д.
• Максимальная осевая сила 10 кНОтносится к максимальному осевому напряжению около 3,3 МПа (для Ø61,8 мм), подходящему для большинства испытаний консолидации почвы.
• Высокоточные нагрузочные элементы± 0,1% FS, достоверные данные.
• Компьютерное программное обеспечениеПолностью автоматическое управление испытаниями, отображение в реальном времени кривых напряжения и напряжения поров, автоматическое расчетное управление параметрами консолидации.

Применение

• Быстрое тестирование консолидацииCRS экономит значительное количество времени по сравнению с традиционной ступенчатой загрузкой, которая подходит для испытаний на партиях.
• Почвы с низкой проницаемостьюДля глины и других почв с низкой проницаемостью CRS эффективно обеспечивает коэффициенты консолидации.
• Эффективный стрессовый анализИзмерение давления пор позволяет изучать эффективные изменения напряжения во время нагрузки.
• Субклассы мягких почвОценка характеристик консолидации для прогнозирования расчетов.
• Исследования и преподаваниеУниверситетские лаборатории по механике почв, научно-исследовательские учреждения.

Преимущества

• Быстрая консолидация КРСПо сравнению со ступенчатой нагрузкой может сэкономить более 80% времени испытания.
• Измерение давления пор в реальном времени¢ предоставляет дополнительную эффективную информацию о стрессе, улучшая точность расчетов.
• Две высоты образца- гибкость для различных исследовательских целей.
• Встроенный регистратор данныхОчень интегрированный, уменьшает количество внешнего оборудования.
• Датчики высокой точности- 0,1% ФС, отвечает требованиям исследований.
• Полностью автоматическое программное обеспечениеАвтоматическое управление, приобретение, вычисление, уменьшение человеческих ошибок.

Что выбрать

Выберите это оборудование или сравните с другими моделями на основе требований к испытаниям:

Поток процесса

Пример:Испытание консолидации CRS (постоянная скорость нагрузки)

• Подготовка образца
  • Вырезать нетронутый или переформатированный образец с помощью кольца Φ61,8×20 мм или 40 мм.
  • Измерять исходное содержание воды и плотность; если необходимо, насыщать.

• Установка образца
  • Поместить образец в консолидационную ячейку (с пористыми камнями и фильтрующей бумагой), подключить датчик давления поров.
  • Установите датчик перемещения.
  • Поместить ячейку в рамку нагрузки и подключить осевую ячейку нагрузки.

• Установка параметров испытания
  • В программном обеспечении выберите модуль консолидации CRS.
  • Установите постоянную скорость натяжения (например, 0,01 мм/мин).
  • Установка максимальной осевой нагрузки (например, 20%) или максимальной осевой силы (10 кН).
  • Установите интервал сбора данных (например, 1 секунда).

• Начните тестирование.
  • Запустите сервозагрузочную систему, чтобы подтолкнуть поршень вниз с постоянной скоростью.
  • Программное обеспечение записывает осевую силу, осевое смещение, давление пор и время в режиме реального времени.
  • Графики кривой напряжения-деформации и кривой давления-деформации пор.

• Состояние остановки
  • Автоматически останавливается при достижении заданного напряжения или максимальной осевой силы.

• Разборка и очистка
  • Выгрузить, вынуть образец, взвесить и высушить для измерения окончательного содержания воды.
  • Очистите консолидационную ячейку и датчики.

• Обработка данных
  • Основываясь на теории CRS, программное обеспечение автоматически рассчитывает:
    • Коэффициент консолидации (Cv) от давления поров и скорости нагрузки
    • Индекс сжатия (Cc), индекс отскока (Cs)
    • Предыдущее укрепление давления (Pc)
    • Коэффициент проницаемости (k) (косвенно)
  • Сгенерирует отчет о тесте.

Резюме:

• В ед.- СТК-1С.это устройство консолидации нагрузки с регулируемым напряжением для испытаний быстрой консолидации CRS с максимальной осевой силой 10 кН, измерение давления пор,и подходит для быстрого определения параметров консолидации для тонкозернистых почв.
