Аппарат для консолидации Роу

Характер продукции

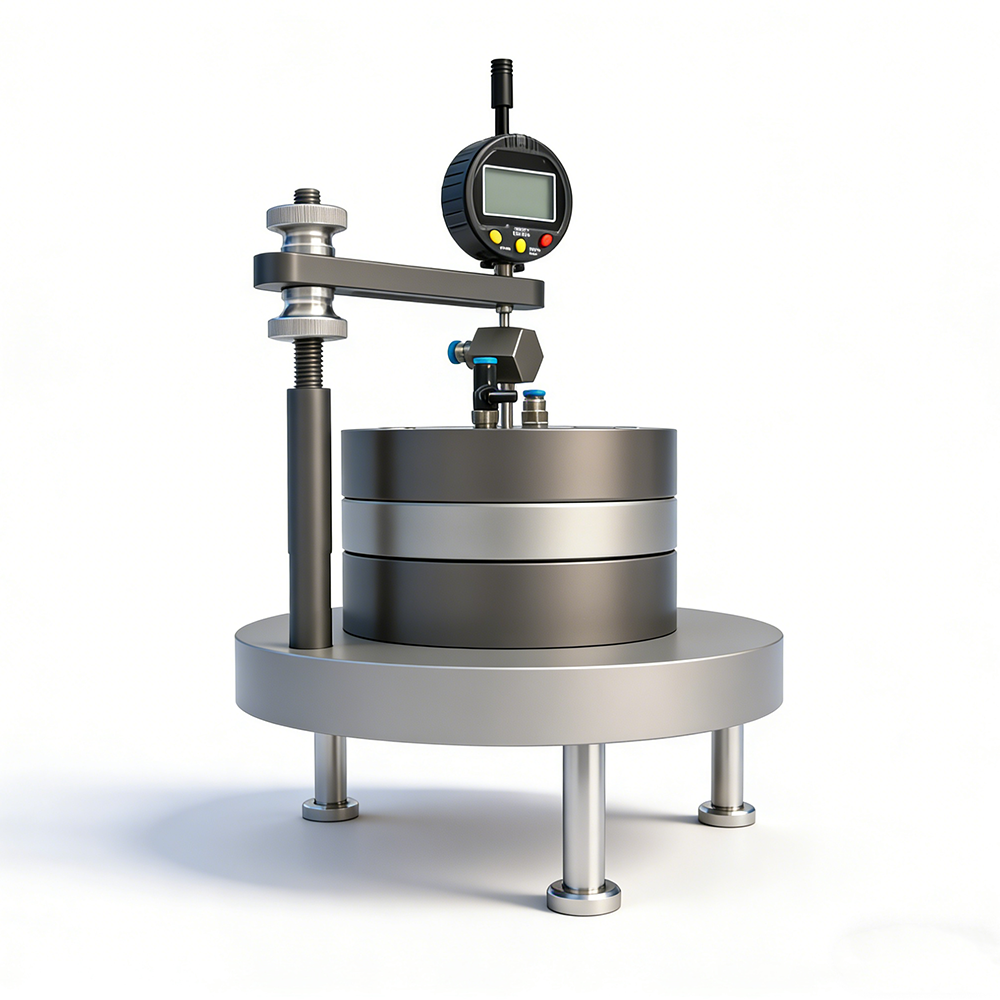

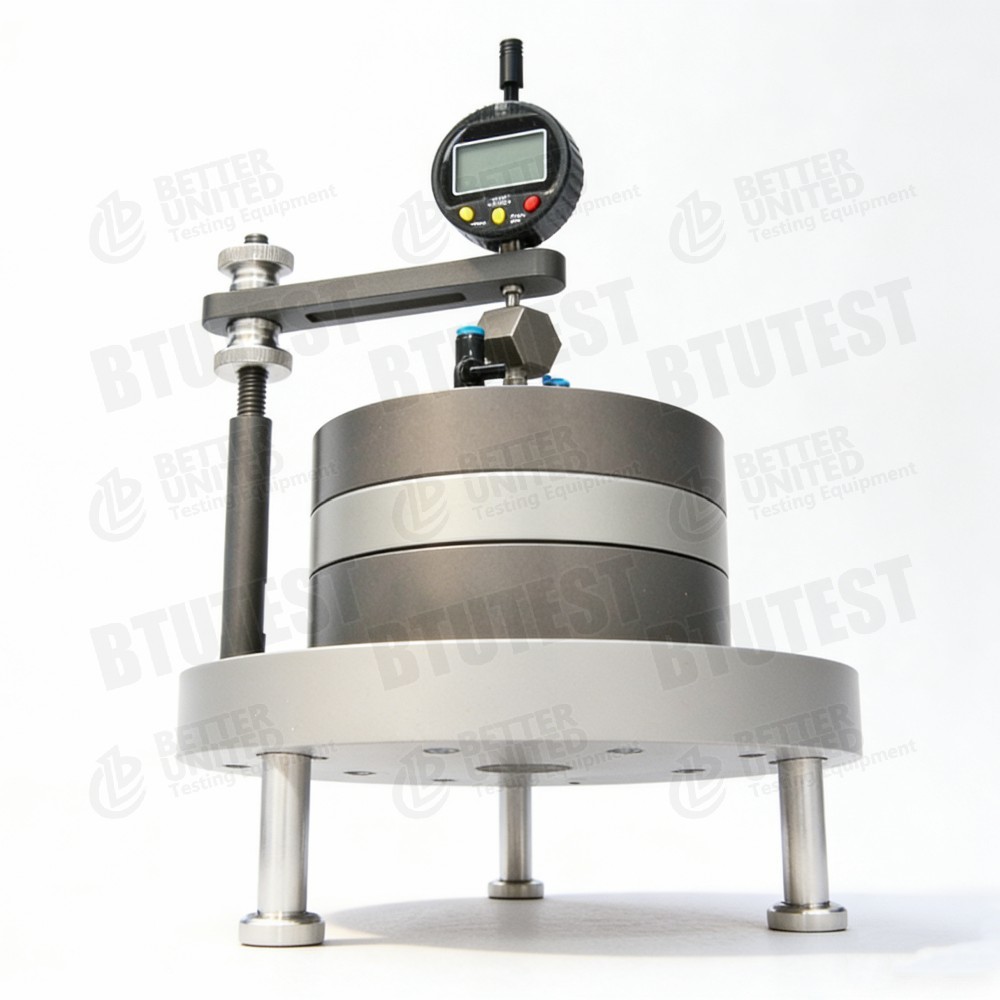

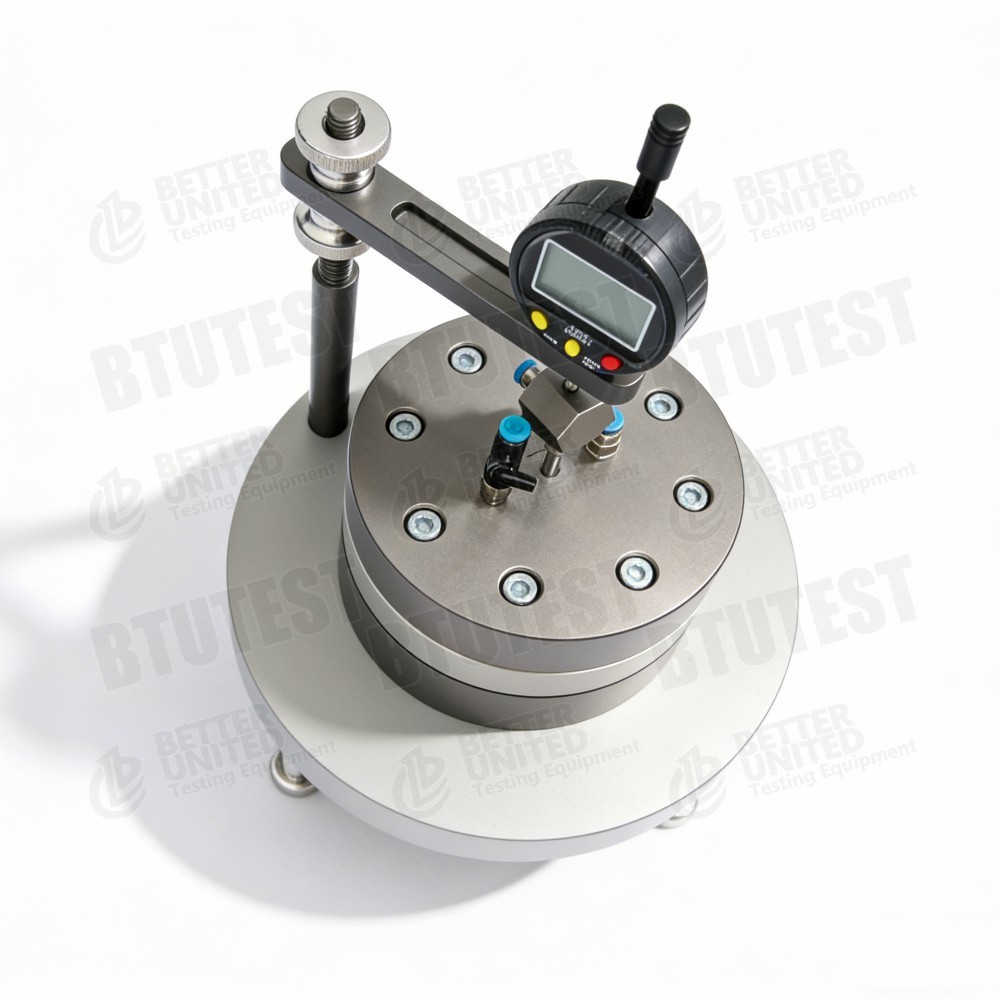

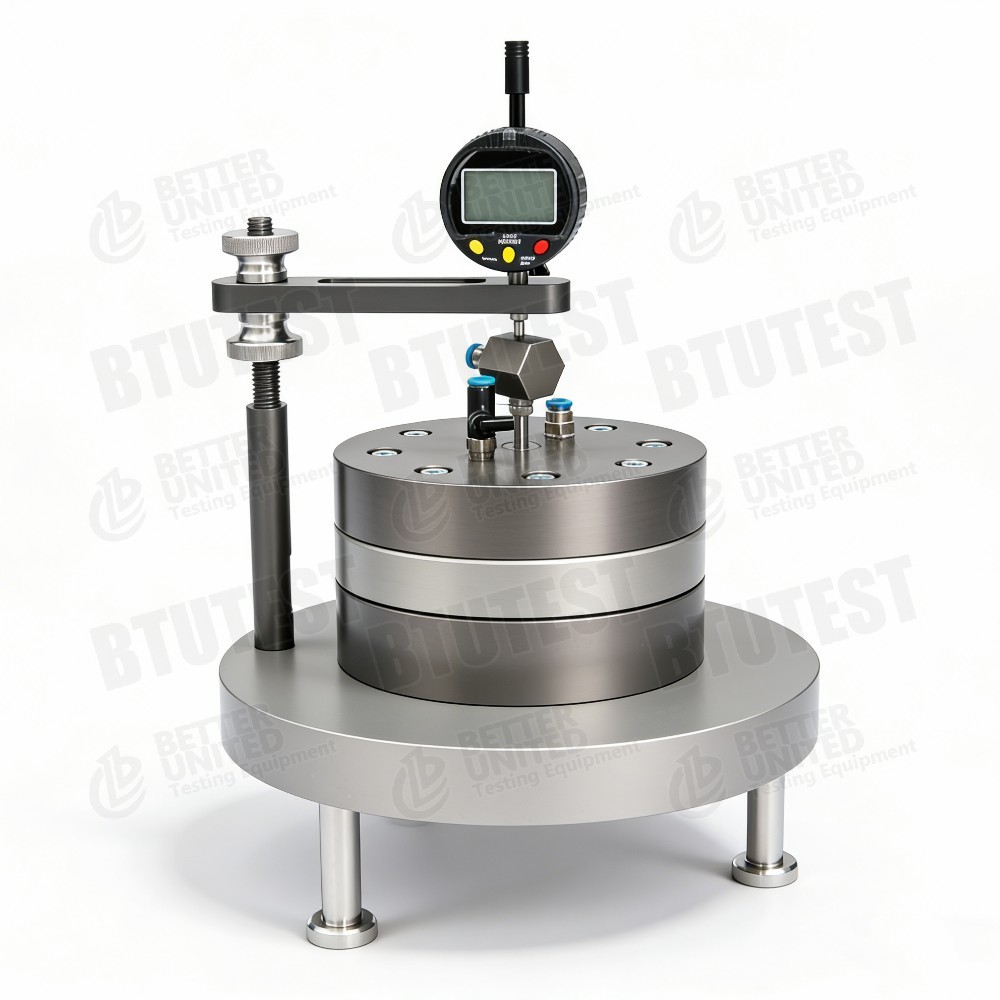

Аппарат для консолидации Роу

МодельБТЕ-RCA-1

Описание

Это оборудование представляет собойАппарат консолидации Роу, модельБТЕ-RCA-1, используя ячейку консолидации типа Роу. Он может выполнять различные тесты на консолидацию, включая стандартную консолидацию (ступенчатая нагрузка-разгрузка), CRS (постоянная скорость деформации), CRL (постоянная скорость нагрузки), консолидация при противодавлении при насыщении, долгосрочная консолидация при ползучести (с измерением порового давления в реальном времени) и дополнительный модуль консолидации-проницаемости. Основные особенности:

• Размер образца: Φ61,8 мм (стандартное режущее кольцо)
• Осевое и противодавление подается регуляторами давления/объема (2 МПа / 200 куб.см), точность ±0,1% от диапазона измерений, микропроцессорное регулирование давления воды с обратной связью до 1 кПа.
• Контроллер со встроенной 16-клавишной мембранной клавиатурой (несенсорной), поддерживающей регулировку давления, регулировку громкости, линейную загрузку и т. д.
• Измерение и отображение изменения объема до 1 мм³ (0,001 куб.см), точность ±0,01 мл.
• Датчик порового давления: 2 МПа, точность ±0,1% полной шкалы, разрешение 1 кПа.
• Датчик вертикального смещения: диапазон 0–12,7 мм, точность 0,01 мм, с собственным ЖК-дисплеем (выбирается в дюймах/мм), кнопкой обнуления, питание от батарейки типа «таблетка» или системы сбора данных.
• Поставляется с компьютерным программным обеспечением для сбора и управления данными (AdvancedGeoLAB‑Rowe Consolidation Software), обеспечивающим насыщение противодавлением, консолидацию ступенчатой ​​нагрузки, CRS, CRL, долгосрочную консолидацию ползучести с измерением порового давления в реальном времени; Модуль постобработки автоматически вычисляет av, Es, Cv, Pc и т. д. и строит квадратный корень из временных кривых, кривых логарифмического времени, кривых e-p, кривых e-lg p, кривых HP и т. д.

Стандарты испытаний (международные)

• АСТМ Д2435(Одномерное уплотнение грунтов)
• АСТМ Д4186(Постоянная скорость консолидации деформации – CRS)
• АСТМ Д4546(Консолидация «Загрузка-выгрузка-перезагрузка»)
• АСТМ Д4767(Трехосное сжатие – принцип насыщения противодавления аналогичен)
• АСТМ Д5084(Испытание на проницаемость – соответствует модулю консолидации-проницаемости)
• ИСО 17892‑5(Консолидационный тест)
• БС 1377‑6(Консолидационный тест)

Оборудование может соответствовать требованиям этих стандартов по загрузке, противодавлению насыщения, измерению порового давления, CRS/CRL и т. д.

Спецификация

Деталь

• Ячейка консолидации Роу– Тип консолидометра равного осевого напряжения, который применяет осевое давление с помощью гидравлических или пневматических средств, обеспечивая более равномерное распределение напряжения и снижение трения по бокам, подходящий для высокоточных испытаний на консолидацию.
• Двойные контроллеры давления/объема– Используется для приложения осевого давления и противодавления (или измерения порового давления). Каждый контроллер независим, имеет объем 200 куб.см и разрешение 0,001 куб.см, что позволяет точно контролировать изменения давления и объема для противодавления при насыщении, CRS, CRL и испытаний на проницаемость.
• Микропроцессорное управление с обратной связью– Точность контроля давления воды до 1 кПа, что значительно превосходит показатели обычных консолидометров.
• Измерение порового давления в реальном времени– Непрерывно контролирует давление поровой воды во время консолидации, что используется для расчета Cv в испытаниях CRS и эффективного анализа напряжений.
• Высокоточное измерение смещения– Разрешение 0,01 мм, собственный ЖК-дисплей для легкой калибровки на месте.
• Многофункциональное тестирование– Поддерживает ступенчатую нагрузку, CRS, CRL, ползучесть, насыщение противодавлением и дополнительную консолидацию-проницаемость – все в одном устройстве.
• Мощное программное обеспечение– Полностью автоматический контроль испытаний, отображение кривых в реальном времени, автоматический расчет параметров консолидации и построение различных стандартных кривых.
• Дополнительный модуль консолидации-проницаемости– Позволяет измерять коэффициент проницаемости во время консолидации для изучения зависимости k-e.

Приложение

• Высокоточное тестирование консолидации– Подходит для изучения характеристик сжатия и параметров уплотнения мелкозернистых грунтов, таких как мягкие глины.
• Консолидация насыщения обратного давления– Для грунтов с низкой проницаемостью улучшает насыщение для получения точных параметров консолидации.
• Быстрая консолидация CRS– Экономия времени тестирования, подходит для пакетного тестирования.
• Долгосрочная ползучесть– Изучает поведение вторичной консолидации грунтов.
• Связь консолидации и проницаемости(опционально) – Изучает изменения проницаемости при сжатии.
• Исследования и преподавание– Передовые исследования консолидации в университетах и ​​исследовательских институтах.

Преимущества

• Высокоточный контроль давления– Точность контроля давления воды 1 кПа, разрешение по объему 0,001 куб.см, что значительно превосходит традиционные консолидометры.
• ячейка Роу– Низкое трение по бокам, равномерное распределение напряжения, более надежные результаты.
• Двойные контроллеры давления/объема– Может применять осевое давление, противодавление или измерять изменение объема – высокая степень интеграции.
• Несколько режимов тестирования– Ступенчатое нагружение, CRS, CRL, ползучесть, противодавление насыщения, проницаемость (опция) – все в одном.
• Измерение порового давления в реальном времени– Облегчает эффективный анализ напряжений и расчет Cv.
• Полностью автоматическое программное обеспечение– Автоматическое управление, сбор данных, расчеты и построение графиков, что снижает вероятность человеческих ошибок.
• Удобное управление контроллером– Встроенная мембранная клавиатура позволяет работать автономно без компьютера.
• Экономически эффективный– По сравнению с традиционными трехосными системами консолидации, консолидометр Rowe предлагает аналогичную функциональность при более низкой цене.

Что выбрать

Выберите это оборудование или сравните его с другими моделями на основании требований испытаний:

Ход процесса

Пример:Насыщение противодавлением + тест на консолидацию CRS

• Подготовка образцов
  • Вырежьте нетронутый или переформованный образец, используя кольцо Ø61,8 мм; высота обычно 20 мм или 40 мм (в зависимости от высоты ячейки).
  • Измерьте начальное содержание воды и плотность.

• Установка образца
  • Поместите образец в ячейку консолидации Роу с пористыми камнями и фильтровальной бумагой сверху и снизу.
  • Подсоедините датчик порового давления к нижней (или верхней) части образца.
  • Подключите контроллер осевого давления и контроллер противодавления (если требуется насыщение противодавления).
  • Установите датчик вертикального перемещения (обнулите его).

• Противодавление насыщения
  • Примените противодавление (например, 200 кПа) через контроллер противодавления, приложив небольшое эффективное напряжение (например, 5 кПа).
  • Мониторинг реакции порового давления и расчет значения B; когда B ≥ 0,95, насыщение полное.

• Установите параметры теста CRS
  • В программе выберите «Модуль консолидации CRS».
  • Установите постоянную скорость деформации (например, 0,01 мм/мин).
  • Установите максимальную осевую деформацию (например, 20%) или максимальное осевое давление (2 МПа).
  • Установите интервал сбора данных (например, 1 секунда).

• Начать консолидацию CRS
  • Регулятор осевого давления сжимает образец с постоянной скоростью.
  • Программное обеспечение регистрирует осевую силу, осевое смещение, поровое давление и время в режиме реального времени.
  • Показывает кривую растяжения-деформации и кривую деформации порового давления.

• Условие остановки
  • Автоматически останавливается при достижении заданной деформации или максимального давления.

• Разборка и чистка
  • Сбросьте давление, сбросьте противодавление, извлеките образец, взвесьте и высушите для измерения конечного содержания воды.
  • Очистите ячейку, пористые камни и датчики.

• Обработка данных
  • Основываясь на теории CRS, программное обеспечение автоматически рассчитывает:
    • Коэффициент консолидации (Cv) зависит от порового давления и скорости загрузки.
    • Индекс сжатия (Cc), индекс отскока (Cs)
    • Давление предварительного уплотнения (Pc)
    • Коэффициент проницаемости (k) (косвенно)
  • Построение кривой e-lg p, кривой Cv-σ' и т. д.
  • Формирует отчет о тестировании.

Для консолидации с пошаговой загрузкой: Установите последовательность нагрузки (например, 25, 50, 100, 200, 400, 800 кПа); на каждом этапе нагрузки регистрируйте смещение и поровое давление с течением времени; программное обеспечение рассчитывает Cv, av и т. д.
Для консолидации ползучести: Примените постоянную нагрузку и запишите смещение и поровое давление в течение длительного периода для анализа коэффициента вторичной консолидации Cα.
Для проверки проницаемости (опция): После уплотнения или при определенном этапе нагрузки закройте дренажный клапан, создайте постоянный перепад напора, измерьте расход и рассчитайте коэффициент проницаемости.

Краткое содержание:Устройство консолидации Rowe BTU-RCA-1 представляет собой высокоточное многофункциональное устройство для тестирования консолидации. В нем используется ячейка типа Роу и двойные контроллеры давления/объема, поддерживающие насыщение противодавлением, CRS, CRL, ступенчатую нагрузку, ползучесть и дополнительные испытания на проницаемость. Точность регулирования давления составляет 1 кПа, разрешение по объему 0,001 куб.см, с полностью автоматическим программным обеспечением. Он подходит для расширенных исследований консолидации мелкозернистых грунтов, особенно для исследовательских проектов, требующих высокой точности. Обратите внимание на максимальное давление (2 МПа) и размер образца (всего Ø61,8 мм); если требуется более высокое давление или образцы большего размера, следует рассмотреть возможность использования другого оборудования.
