Автоматический аппарат для неограниченного сжатия

Характер продукции

Автоматическое неразборчивое компрессионное устройство

1. Описание

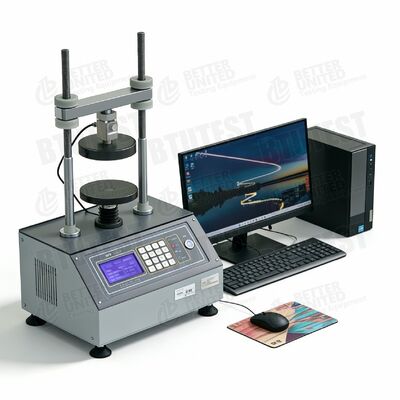

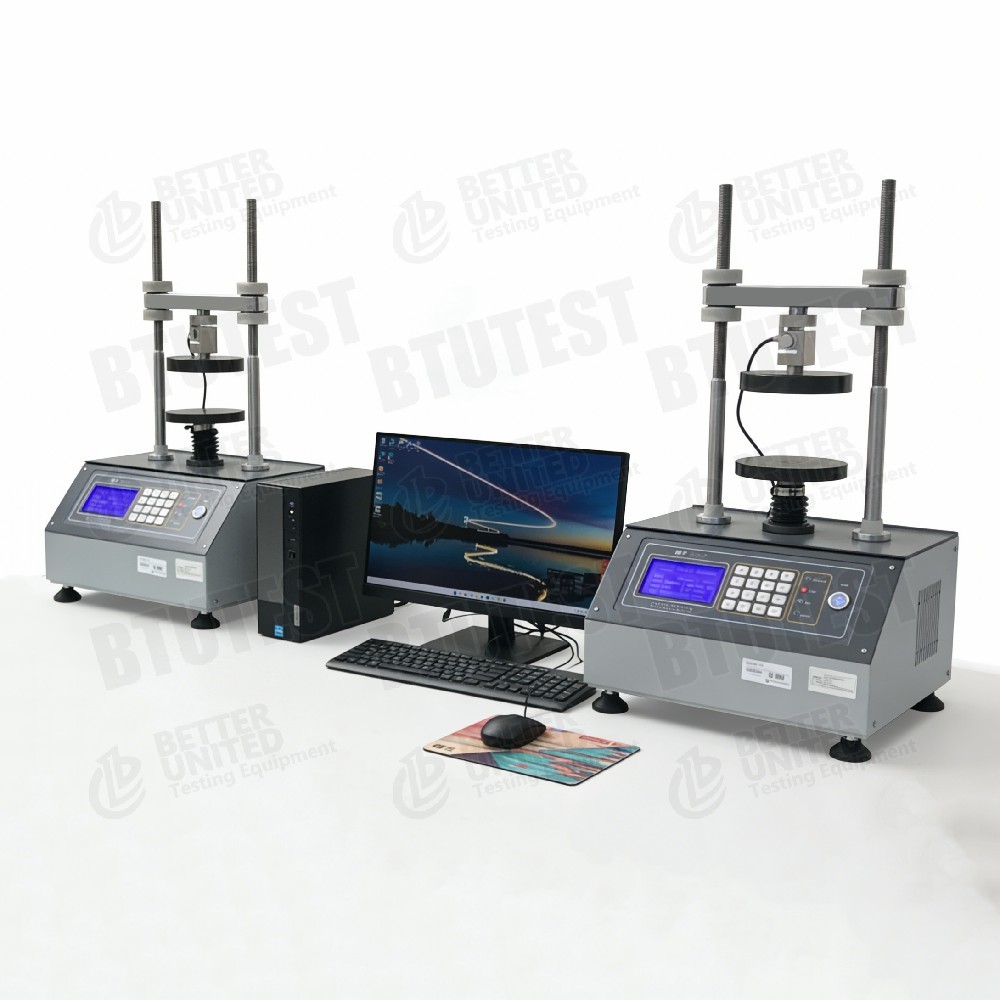

Это оборудованиеПолностью автоматический неконфискованный компрессионный аппарат (В ед.- серии WXY), включая модели WXY-1F, WXY-3F и WXY-6F. Он в основном используется для испытаний непрерывной сжатости в геотехнической инженерии (т. е. одноосевое испытание сжатия без ограничения давления).Устройство позволяет полностью автоматическое управление, сбор и обработка данных на протяжении всего испытания, отображение различных кривых в режиме реального времени и автоматическое создание соответствующих стандартам таблиц и кривых испытаний.

2. Стандарты испытаний

• ASTM D2166 ((Неограниченное испытание на сжатую прочность)
• BS 1377: Часть 7 (Британский стандарт)
• ISO 17892-2 ((Геотехнические лабораторные испытания)
• SL 237-1999 ((Китайская спецификация для испытаний почвы)
• JGS 0523 ((Японский метод испытания почвы)

3Спецификация (параметр)

4Подробности (технические подробности)

Я...Размер образца: Макс. Ø101 мм × H200 мм, стандартный размер для испытаний без ограничений.

Я...Диапазоны осевых сил: Три опциональные емкости 10kN, 30kN, 60kN позволяют выбрать соответствующий диапазон нагрузки на основе прочности почвы для повышения точности измерений.

Я...Скорость стрижки: 0,00001 ~ 6 мм/мин, широкий регулируемый диапазон, поддерживающий как сверхмедленные испытания на неисправность, так и обычные скорости (например, 1 ‰ 2 мм/мин) для стандартных испытаний.

Я...Функции программного обеспечения:

u Полностью автоматическое управление скоростью стрижки и процессом погрузки

u Приобретение и отображение смещения, напряжения, нагрузки и других кривых в реальном времени

u Автоматическое создание таблиц и кривых, соответствующих стандарту, после испытания

u Поддерживает экспорт и печать данных

5. Применение

Я...Дорожная и подземная техника: Определить непрерывную прочность на сжатие почв для оценки несущей способности

Я...Склоновая и раскопательная техника: Получить неоттепеленную силу сдвига

Я...Оценка мягкой почвы: Контроль качества мягких глин, уплотненных наполнителей

Я...Сравнение материалов: Сравнительные испытания прочности различных стабилизированных почв (цемент/обработанные известком почвы)

Я...Учебные лаборатории: Основная почвенная механика экспериментальное обучение

6. Преимущества

Я...Полностью автоматическая работа: Не требуется ручного вмешательства для скорости стрижки или записи данных, повышая эффективность испытаний и повторяемость

Я...Выбираемые диапазоны нагрузки(10/30/60 кН): Различные модели охватывают разные диапазоны прочности; в качестве альтернативы один блок может вмещать несколько диапазонов за счет изменения датчиков (в зависимости от конфигурации)

Я...Возможность ultra-low speed: 0,00001 мм/мин для изучения процессов отказов или характеристик ползания

Я...Высоко интегрированное программное обеспечение: От контроля и приобретения до создания отчетов - все в одном, снижение операционных барьеров

Я...Компактный дизайн: Проще триаксиального аппарата, подходит для полевых лабораторий или быстрых испытаний

7. Что выбрать (руководство по выбору)

8. Поток процесса

1.Подготовка образца→ Подготовить цилиндрический образец почвы Ø101×H200 мм (неразрушенный или переформатированный)

2.Мостный образец→ Поместите образец в центре на нижней пластине; настроите верхнюю пластину так, чтобы она касалась поверхности образца (применяйте минимальную начальную нагрузку на сидение)

3.Настройка параметра→ Установите скорость стрижкии частота сбора данных в программном обеспечении

4.Испытание запуска→ Система автоматически применяет осевую нагрузку при установленной скорости, получая осевую силу и смещение в реальном времени

5.Мониторинг данных→ Программное обеспечение в режиме реального времени отображает кривую напряжения и нагрузки, осьную силу против кривой времени и т. д.

6.Определение неисправности→ Остановитесь, когда после пикового напряжения происходит продолжение нагрузки до 15~20% осевого напряжения, или когда образец показывает очевидный отказ

7.Обработка результатов→ Вычислить неограниченную сжатую прочность qu; при необходимости, вычислить неотводненную силу сдвига Su = qu/2

8.Выход отчета→ Программное обеспечение автоматически генерирует соответствующие стандартам таблицы и кривые напряжения; поддерживает печать или экспорт
