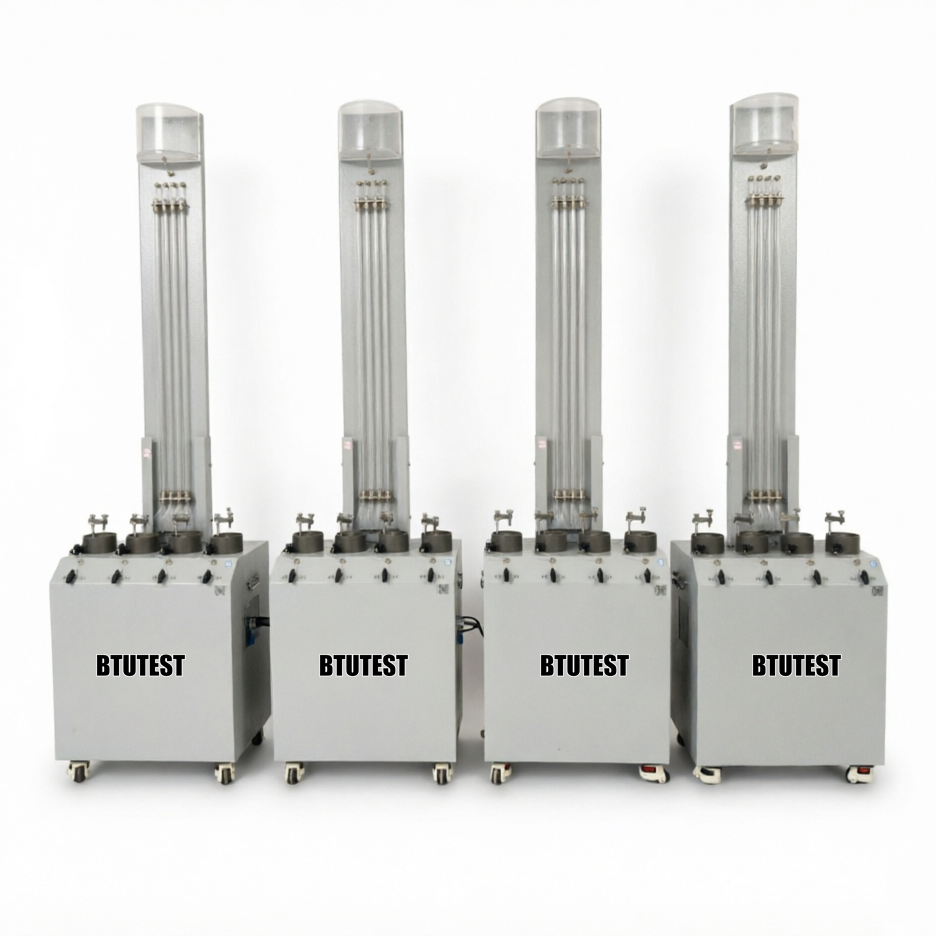

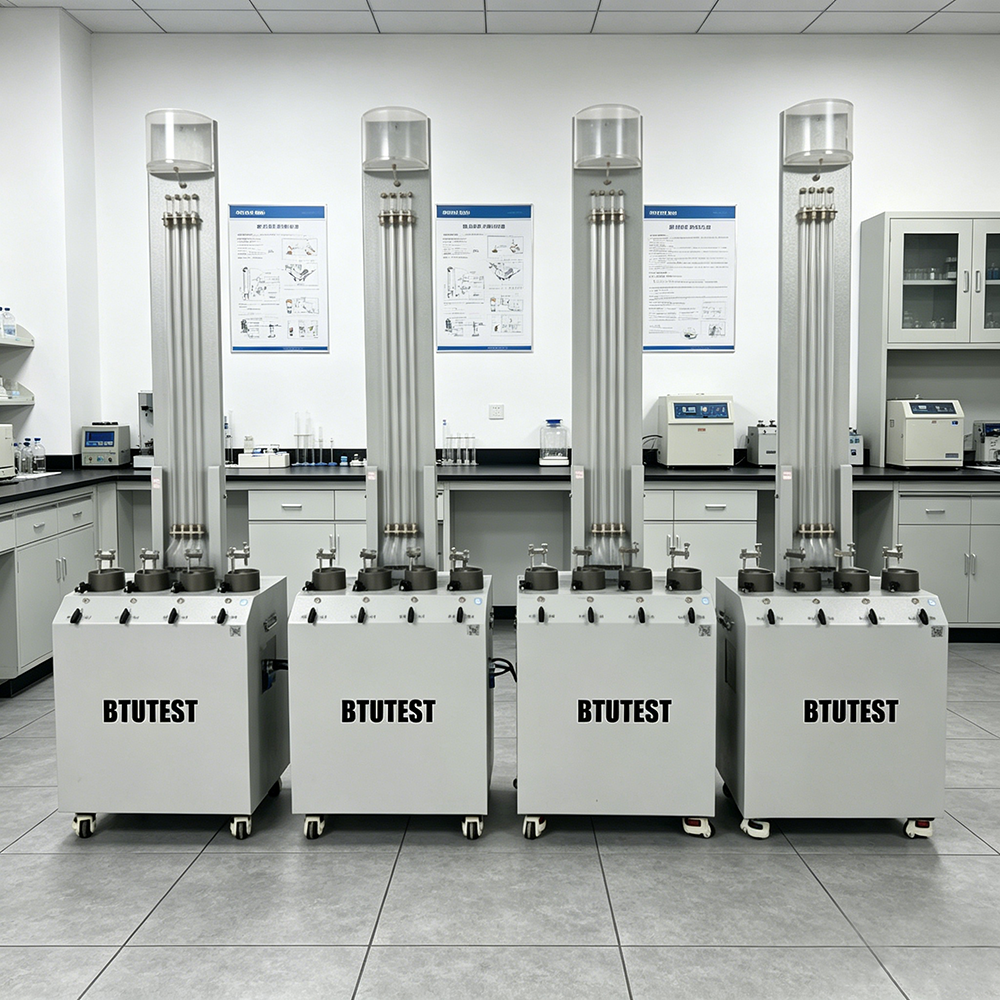

Интеллектуальный четырехблочный пермеаметр с падающей головкой

Характер продукции

Умный четырехединичный пермеаметр падающей головы для тонкозернистых почв

МодельВ ед.- FHP-4

Описание

Это оборудованиеумный четырехединичный пермеметр падающей головы для тонкозернистых почв, модельВ ед.- FHP-4, используется для определения коэффициента проницаемости тонкозернистых почв (силь, глинистый глинистый грунт, глинистый грунт и почвы окружающей среды).позволяющее одновременно проводить испытания проницаемости падающей головы на четырех образцах, заменяющий традиционный пермеметр типа 55.

• Полностью автоматический испытатель коэффициента проницаемости
• Диаметр образца 61,8 мм (площадь 30 см2)
• Высота образца 40 мм (длина пути потока)
• Площадь поперечного сечения падающей трубы 0,785 см2
• Датчик уровня жидкости: диапазон 2000 мм, разрешение 0,1 мм, точность ±0,15% FS
• Резервуар для воды: 6 л, запечатанный для поддержания чистоты воды
• Оборудовано системой и программным обеспечением для сбора данных, отображение в режиме реального времени высоты воды, состояния испытания и т.д.
• Интерфейс высокоскоростной связи с компьютером; программное обеспечение для мониторинга кривых работы в режиме реального времени, хранения и сбора данных

Стандарты испытаний (международные)

• ASTM D5084(стандартный метод испытания проницаемости почв ≈ метод падающей головы)
• АСТМ D5856(Проницаемость почвы с использованием гибкого стенного пермеметра)
• ISO 17892‐11(Геотехническое испытание ≈ испытание проницаемости)
• BS 1377-6(Британский стандарт)
• Китайский SL 237-042(Процедура геотехнического испытания √ испытание проницаемости падающей головы)
• JGS 0563(японский стандарт испытания проницаемости)

Оборудование подходит для испытаний проницаемости падающей головы на мелкозернистых почвах и может соответствовать требованиям вышеуказанных стандартов в отношении размера образца, измерения воды,сбор данных, и т.д.

Спецификация

Параметр	Спецификация
Модель	BTU-FHP-4
Наименование инструмента	Умный четырехединичный пермеметр падающей головы для тонкозернистых почв
Структура	Четыре блока (4 независимых ячейки пермеметра)
Диаметр образца	61.8 мм (площадь 30 см2)
Высота образца	40 мм (длина пути потока)
Площадь поперечного сечения падающей трубы головы	00,785 см2
Датчик уровня жидкости	Диапазон 2000 мм, разрешение 0,1 мм, точность ±0,15% FS
Водохранилище	6 л, запечатанные
Получение данных	Система и программное обеспечение включены; отображение воды в режиме реального времени, состояние испытания
Интерфейс связи	Интерфейс высокой скорости
Функции программного обеспечения	Мониторинг кривых в режиме реального времени, хранение и сбор данных
Применимые типы почв	Глинистые, глинистые глины, глинистые, экологические почвы

Подробности

• Независимая структура с четырьмя блоками√ Четыре образца могут быть испытаны одновременно, что значительно повышает эффективность; каждая клетка пермеметра независима, чтобы избежать помех.
• Проектированные для тонкозернистых почвПробы диаметром 61,8 мм, высотой 40 мм, соответствующие стандартным спецификациям для испытаний проницаемости тонкозернистой почвы.
• Метод падающей головыПодходит для почв с низкой проницаемостью (k = 10−5−10−8 см/с), рассчитывает коэффициент проницаемости из распада воды с течением времени.
• Высокоточный датчик уровня жидкостиДиапазон 2000 мм, разрешение 0,1 мм, точность ±0,15% FS
• Запечатанный резервуар водыВместимость 6 л; герметичная конструкция предотвращает загрязнение и испарение источника воды.
• Полностью автоматизированное приобретение и программное обеспечение¢ отображение кривых распада воды в режиме реального времени, автоматический расчет коэффициента проницаемости, автоматическое хранение данных, воспроизведение кривых.
• Заменяет традиционный пермеметр типа 55Традиционный тип 55 - это одноэтапное устройство с ручным считыванием; это оборудование имеет четыре единицы и полностью автоматическое, что значительно повышает эффективность и точность.
• Ясная применимость грязь, грязеобразная глина, глина и почвы окружающей среды (например, загрязненная почва, затвердевшая/стабилизированная почва).

Применение

• Геотехническое исследование участкаОпределить коэффициенты проницаемости естественных тонкозернистых слоев почвы для анализа просачивания.
• Инженерное оборудование для наполненияОценить проницаемость набережных, плотин и подпород.
• Экологическая геотехника- измерять проницаемость загрязненных почв и затвердевших/стабилизированных почв для оценки эффективности барьера.
• Преподавание и исследованияУниверситетские лаборатории по механике почв для студенческих экспериментов и исследовательских испытаний.
• Замена старого оборудования¢ Усовершенствование от традиционных пермеметров типа 55 для более высокой автоматизации.

Преимущества

• Высокая эффективность четырех единиц- Четыре образца испытываются за один заряд, что в четыре раза превышает эффективность устройства с одним устройством.
• Полностью автоматическое измерениеДатчики уровня жидкости автоматически фиксируют изменения в воде; программное обеспечение автоматически вычисляет коэффициент проницаемости, исключая ошибки чтения человеком.
• Высокая точностьРазрешение водонагревателя 0,1 мм, точность 0,15% ФС лучше ручного чтения (обычно 1 мм).
• Запечатанный резервуар водыПредотвращает загрязнение и испарение воды, обеспечивая стабильное качество воды.
• Мониторинг кривой в реальном времени
• Автоматическое хранение данныхДанные испытаний могут быть экспортированы для легкого формирования отчетов.
• Широкое применение Грязь, глина, грязеобразная глина и окружающие почвы.
• Модернизация традиционного оборудованияБолее продвинутые и удобные, чем пермеметры типа 55.

Что выбрать

Выберите это оборудование или сравните с другими типами на основе требований к испытаниям:

Поток процесса

Пример:Испытание проницаемости четырех единиц падающей головы (мелкозернистая почва)

• Подготовка образца
  • Вырезать нетронутую мелкозернистую почву или подготовить переформатированный образец с помощью режущего кольца размером 61,8 × 40 мм.
  • Измеряется исходное содержание воды и насыщается образец (вакуум или погружение в воду).

• Установка образца
  • Насыщенный образец помещают в камеру пермеметра (с пористым камнем внизу), не допуская утечки воздуха или боковых стен.
  • Установка четырех пропускных элементов на базе четырех единиц и соединение падающих головных труб.
  • Подключите резервуар воды и трубы, убедитесь, что все соединения запечатаны.

• Обезвоздушивание и насыщение
  • Откройте впускный клапан воды, чтобы вода могла проходить вверх через образец, выталкивая воздушные пузыри из образца и линий.
  • Закройте вентиляционный клапан, чтобы достичь полной насыщенности образца.

• Установка параметров испытания
  • В программном обеспечении ввод: высота образца (40 мм), площадь образца (30 см2), площадь поперечного сечения падающей трубы (0,785 см2).
  • Установите начальную водонапорную головку (например, 1800 мм) и конечную водонапорную головку (например, 200 мм).
  • Установите интервал отбора проб (например, 1 секунда или автоматический запуск).

• Начните тестирование.
  • Программное обеспечение начинает записывать голову воды по сравнению с временем (автоматическое чтение с датчика уровня жидкости).
  • График кривой распада воды в реальном времени (полулогистическая шкала).
  • Испытание автоматически заканчивается, когда вода падает до окончательного значения (или может быть остановлена вручную).

• Запись и расчет данных
  • Программное обеспечение автоматически записывает данные о воде и времени.
  • Вычисляет коэффициент проницаемости по формуле падающей головы:
    e a = площадь поперечного сечения падающей трубы, L = высота образца, A = площадь образца, t = временной интервал, h1 и h2 - соответствующие водонапорные головки.
  • Многочисленные значения k могут быть рассчитаны за разные временные интервалы и усреднены.

• Уборка
  • После испытания закрыть входную часть воды и удалить образец.
  • Очистите пропускные ячейки, трубы и резервуар воды.

Резюме:BTU-FHP-4 - это умный четырехединичный пермеметр падающей головы, специально разработанный для тонкозернистых почв, таких как ила, глины и глиняной глины. Он может тестировать четыре образца одновременно.Оборудование с высокоточным датчиком уровня жидкости (0.1 мм разрешения), полностью автоматическое программное обеспечение, отображение кривой водной головки во времени в реальном времени и автоматическое вычисление коэффициента проницаемости,он заменяет традиционный пермеметр типа 55 и значительно улучшает эффективность и точностьОн подходит для геотехнического исследования местности, инженерии наполнения, экологической геотехники и других областей.Обратите внимание, что это оборудование не подходит для грубозернистых почв (которые требуют постоянного пермеметра головы) и предназначено для лабораторного использования..
