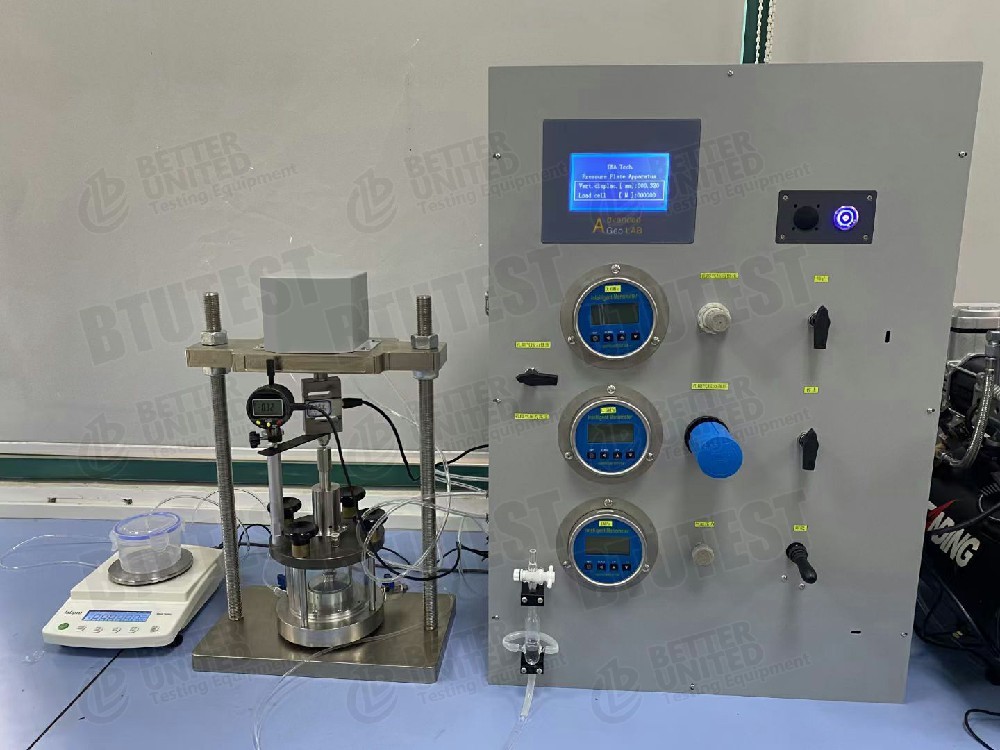

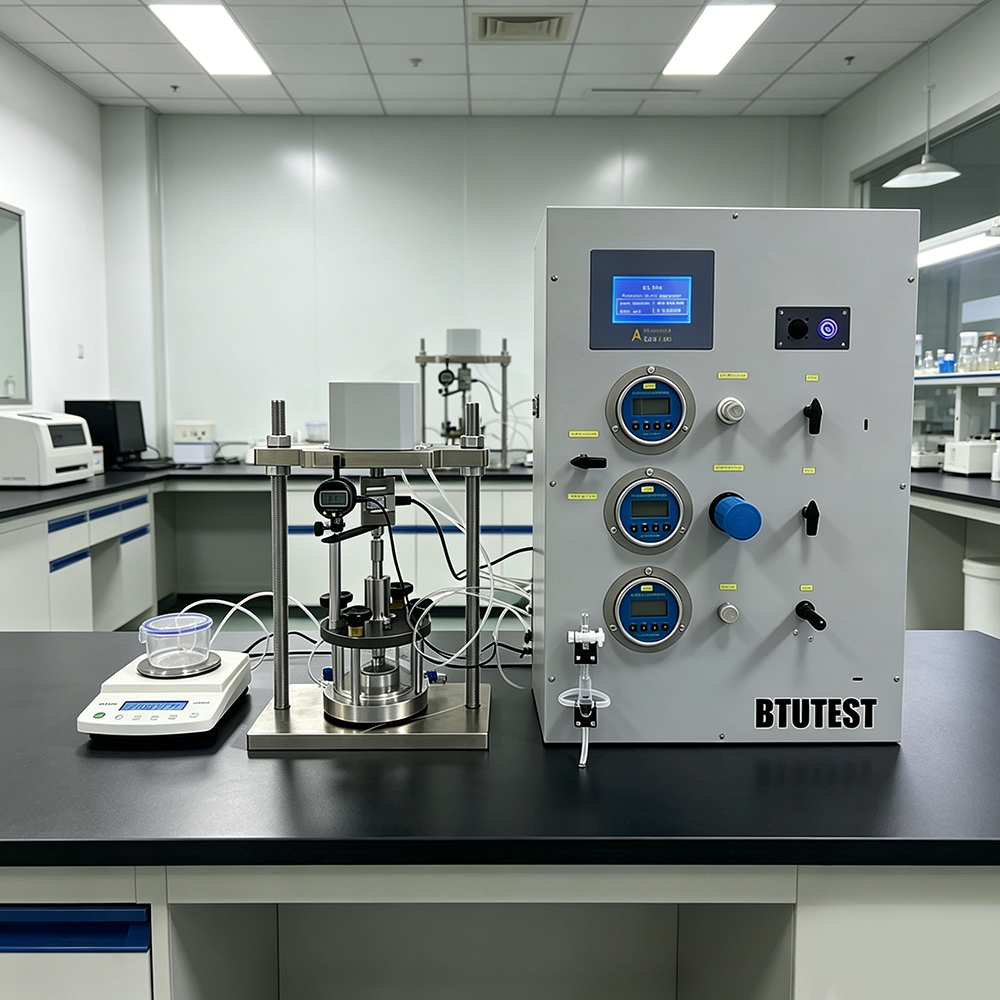

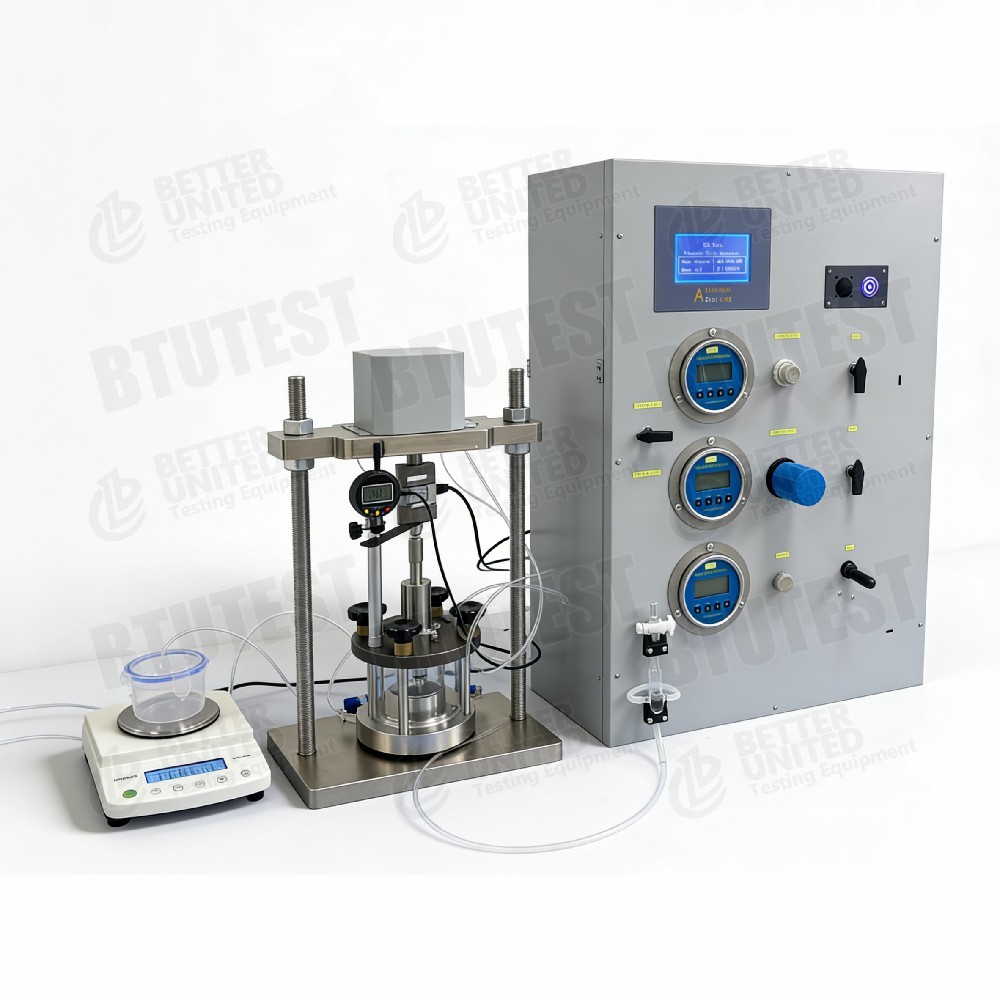

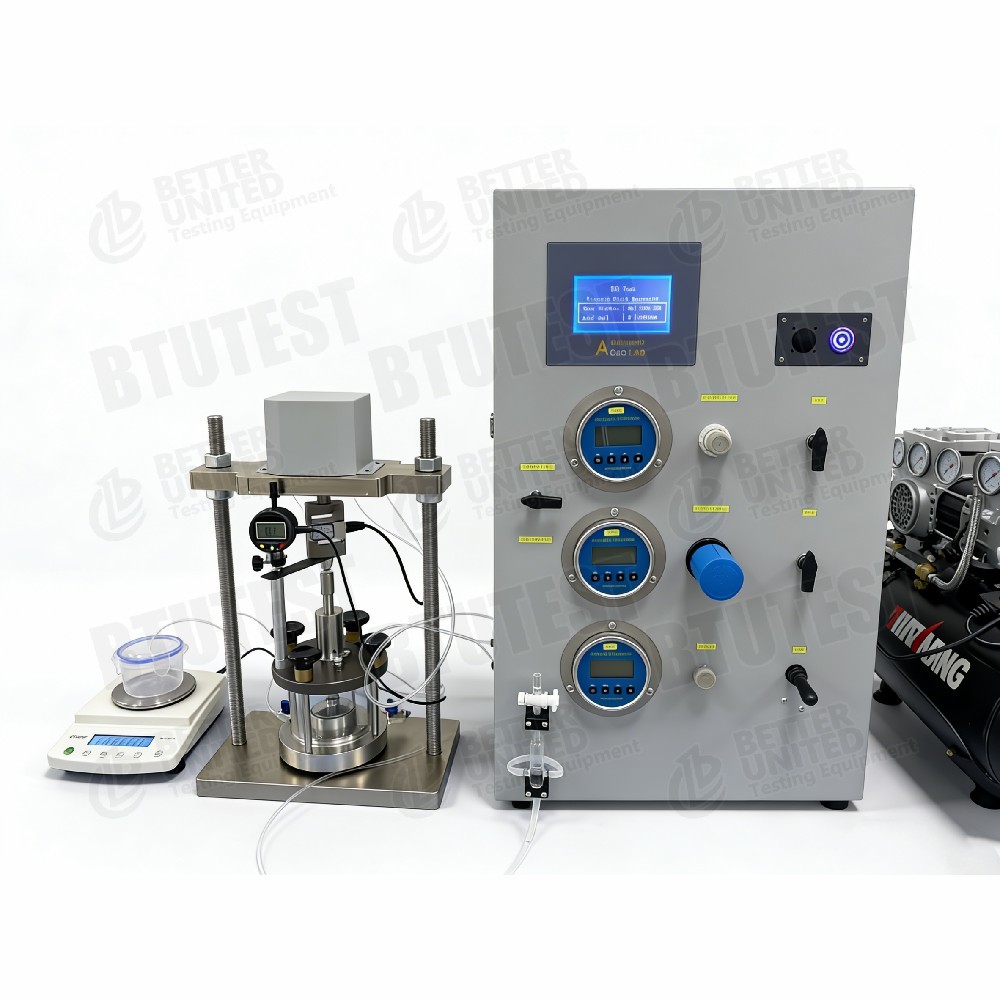

Мембранный аппарат для измерения давления крупнозернистого грунта

Характер продукции

Описание

Данная серия приборов предназначена для испытаний ненасыщенных почв для определения кривой характеристик почвы и воды (SWCC)соотношение между матричным всасыванием и содержанием воды в почве (объемное содержание воды)Устройство использует технику оси перевода для точного применения матричного всасывания на образец путем регулирования давления воздуха.Таким образом, получение полного SWCCШироко используется в механике ненасыщенных почв, анализе стабильности склона, прогнозировании оседания фундамента и смежных областях.

Доступны две модели:

• В ед.- SWCC-1(стандартный аппарат для давления)
• В ед.- SWCC-2(аппарат с мембраной давления грубозернистой почвы), имеющий большую внутреннюю камеру, способную вместить несколько наложенных керамических дисков пригодных для испытаний высокой пропускной способности или грубозернистой почвы.

Стандарты испытаний

Оборудование подходит для следующих международных стандартов, которые включают методы испытаний пластинки давления / мембраны давления:

• ASTM D6836(стандартные методы испытаний для определения кривой характеристик почвенной воды):Метод B (камера давления с измерением объема) и метод C (камера давления с гравиметрическим измерением) охватывают диапазон всасывания от 0 до 1500 кПа, что точно соответствует диапазону аппарата для плит давления 15 бар.
• ISO 11274(Качество почвы ∆ Определение характеристики удержания воды ∆ Лабораторные методы): Пункт 4.4 специально описывает использование экстрактора пластинки давления для определения удержания воды в почве в диапазоне давления примерно от 5 до 1500 кПа..
• ASTM D2325(стандартный метод испытания соотношения влажности и капилляров для грубых и средних грунтов с помощью аппарата с мембраной под давлением, исторический стандарт, замененный D6836)
• GB/T 50123‐2019(Стандарт для метода геотехнического испытания

Спецификация

В ед.- SWCC-1 (аппарат для стандартных пластин давления)

В ед.- SWCC-2 (аппарат для давления мембраны грубозернистых почв)

Подробности

• Основной принцип (техника перевода по оси): Давление воздуха подается в камеру давления через регулятор давления.Поскольку керамический диск имеет высокое значение проникновения воздуха (15 Бар), выше, чем наложенное давление воздуха), он предотвращает прорыв воздуха, позволяя воде из пор проходить через керамический диск в дренажную линию для измерения.Это стандартный метод определения SWCC ненасыщенных почв и широко подтвержден..

• Керамический диск с высоким воздушным входом (15 бар): Керамический диск 15 бар является критическим компонентом аппарата.обеспечение того, чтобы давление воды в порах сохранялось при атмосферном давлении в течение всего испытания;BTU-SWCC-2 также включает в себя керамические диски 5 бар для испытаний нижнего всасывания.

• Вертикальная пневматическая система загрузки: оборудован двунаправленным нагрузочным цилиндром (сила 0-5 кН, смещение 0-50 мм), позволяет наносить вертикальную нагрузку в условиях K0 (установленное состояние).Это симулирует условия напряжения in-situ для испытаний SWCC (SDSWCC).

• Двойные датчики давления и регуляторы: Класс 0,25 высокоточный датчик давления и регулятор с регулируемым давлением подачи 0-1,5 МПа обеспечивают точное управление всасыванием.

• Устройство измерения объема: диапазон 0-200 мл, точность ±0,01 мл, точно измеряет дренаж образца, что позволяет рассчитать изменение объемного содержания воды.

• Система LCD-дисплея: отображение осевой силы и смещения в режиме реального времени для легкого мониторинга.

• Программное обеспечение для сбора и обработки данных: Специальное программное обеспечение автоматически записывает дренаж по сравнению с временем, рассчитывает изменения содержания воды, генерирует кривые SWCC и выводит ключевые параметры (значение входа воздуха, остаточное содержание воды и т.д.).

• Система регулирования температуры: 0 °C + 90 °C позволяет изучать влияние температуры на удержание воды в ненасыщенной почве.

• Проектирование высокой мощности (В ед.- SWCC-2): Внутренняя камера может вмещать до 48 образцов режущих колец одновременно, что значительно повышает эффективность испытаний на партии.

Применение

• Определение кривой характеристик почвы и воды (SWCC) ненасыщенных почв (пути сушки и увлажнения)
• Исследование связи между матричным всасыванием и содержанием воды в почве
• Анализ устойчивости наклона (SWCC имеет основополагающее значение для установления теории прочности сдвига ненасыщенной почвы)
• Прогноз несущей способности и оседания фундамента (ключевой параметр в механике ненасыщенных почв)
• Анализ характеристик просачивания (определение ненасыщенной гидравлической проводимости)
• Оценка влияния изменений грунтовых вод на почвенное инженерное поведение
• Оценка производительности систем линейки полигонов
• Гидромеханическое соединение ненасыщенных почв
• Оценка удержания воды в почве, измененной или стабилизированной бентонитом
• Исследования адаптации к изменению климата для инфраструктуры

Преимущества

• Широкий диапазон всасывания: Максимальное контролируемое всасывание 15 бар (1500 кПа) полностью соответствует методам ASTM D6836 B/C, охватывающим диапазон всасывания большинства ненасыщенных почв.
• Управление высокоточным всасыванием: Дальномер класса 0,25 и точный регулятор обеспечивают высокую точность управления всасыванием.
• Способность к испытаниям SWCC, зависящих от напряжения:Уникальная вертикальная пневматическая система нагрузки позволяет наносить вертикальную нагрузку (0-5 кН) в условиях K0 , особенность, недоступная в стандартных приборах для пластин давления.
• Большой диапазон измерений объема: диапазон измерений дренажа 0-200 мл с точностью ±0,01 мл подходящий для различных типов почв.
• Мониторинг данных в режиме реального времени: на ЖК-экране отображаются осевая сила и смещение для легкого контроля испытаний.
• Выбор размера нескольких образцов: Поддерживает Φ61.8mm, Φ70mm, Φ90mm; грубозернистые модели поддерживают Φ150mm образцы отвечает различным требованиям испытаний.
• Высокая производительность (В ед.- SWCC-2)Проверка до 48 образцов одновременно значительно повышает эффективность лаборатории.
• Факультативное регулирование температуры: 0 °C + 90 °C опциональная система позволяет изучать влияние температуры на поведение ненасыщенной почвы.
• Автоматическое сбор данных: Специальное программное обеспечение автоматически рассчитывает и графизирует кривые SWCC.
• Стандартизированная процедура испытаний: полностью соответствует стандартам ASTM D6836 и ISO 11274 результаты испытаний признаны на международном уровне.

Что выбрать

Поток процесса

• Подготовка образца: Подготовить образец почвы указанного размера согласно стандартным процедурам; измерить исходное содержание воды; поместить в режущее кольцо.
• Насыщенный керамический диск: Полностью насытите керамический диск с высоким уровнем воздуха 15 бар и удалите все пузыри воздуха.
• Установка образца: Поместите насыщенный керамический диск в нижнюю часть камеры давления; поместите образец на верхнюю часть керамического диска, обеспечивая хороший контакт.
• Подключить дренажную систему: Подключите дренажную линию к устройству измерения объема (диапазон 0-200 мл, точность ±0,01 мл).
• Применить давление воздуха: Постепенно наносить целевое давление воздуха (0-1,5 МПа, свободно регулируемое) с помощью высокоточного регулятора ­ это представляет собой желаемое матричное всасывание.
• Измерение дренажа и определение равновесия: когда дренаж образца почвы при этом всасывании достигает равновесия, записывается совокупный объем дренажа с помощью устройства измерения объема.Равновесие обычно считается достигнутым, когда последовательные показания (e.g., в течение 24 часов) изменение менее чем на 0,01 мл.
• Увеличьте всасывание поэтапно: В соответствии с планом испытания постепенно увеличивать давление воздуха (увеличивая таким образом матричное всасывание) и повторять шаги 5-6 для получения данных о дренаже в нескольких точках всасывания.
• Выгрузка и взвешивание образца: После завершения всех пунктов всасывания, освободить давление воздуха, вывести образец и измерить окончательное содержание воды.
• Расчет данных: Используя объем дренажа на каждом этапе всасывания вместе с начальным и конечным содержанием воды, обратно рассчитывайте объемное содержание воды (или степень насыщения) в каждой точке всасывания.
• Установка кривой SWCC: График значения всасывания по отношению к соответствующему объемному содержанию воды на полу-логоритмическом графике; используйте профессиональное программное обеспечение для выполнения настройки кривой и получения полного SWCC.
• Параметры экстракции: из кривой SWCC вывести ключевые параметры значение входа воздуха (AEV), остаточное содержание воды, наклон кривой и т.д.
• Создание отчетов: Составить протокол испытания, включающий кривую SWCC и ключевые параметры.
