Устройство изоляции загрязнений

Характер продукции

Описание

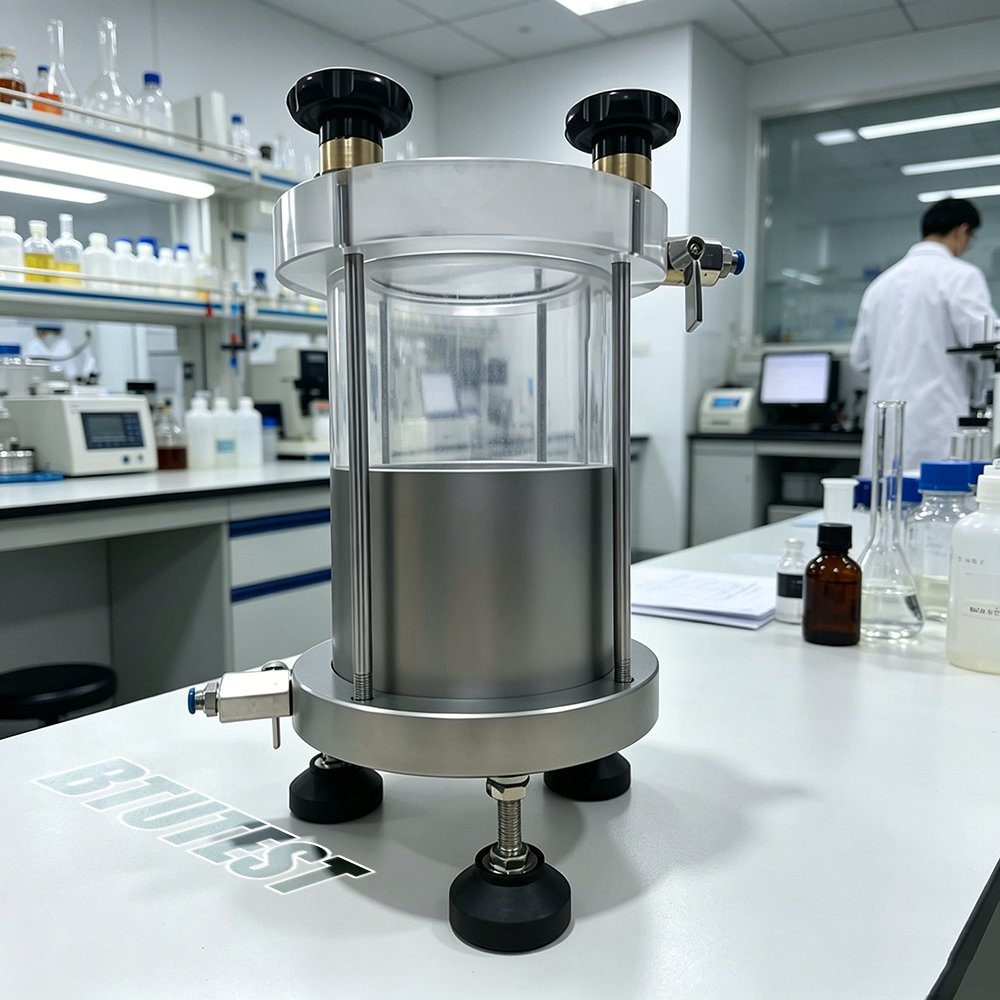

Устройство изоляции загрязнений серии BTU-PIA представляет собой лабораторный аппарат, предназначенный для изоляции загрязнений и нагрузки под давлением при геотехнических исследованиях. В нем используется диафрагменная конструкция для физической изоляции загрязняющих веществ от системы нагружения давлением, предотвращения перекрестного загрязнения и обеспечения безопасности испытаний и точности данных. Доступны три модели (PIA-1, PIA-2, PIA-3), различающиеся в первую очередь максимальным объемом и подходящие для различных масштабов испытаний на миграцию загрязнений, проницаемость или диффузию.

Стандарты испытаний

• АСТМ Д7100(Стандартный метод испытаний на гидравлическую проводимость облицовок из геосинтетической глины)
• АСТМ Д5887(Стандартный метод испытаний для измерения индексного потока через образцы облицовки из насыщенной геосинтетической глины)
• ИСО 15175(Качество почвы – Характеристика почвы, связанная с охраной подземных вод)
• ГБ/Т 50123‑2019(Стандарт на метод геотехнических испытаний – Раздел «Миграция загрязнений»)

Примечание. Это устройство является вспомогательным компонентом; применимый стандарт обычно определяется основным методом испытаний.

Спецификация

Общие характеристики:

• Строение: Диафрагма разделяет верхнюю и нижнюю камеры.
• Материал: Коррозионностойкий (точный материал не указан – предположительно нержавеющая сталь или химически стойкий материал)
• Функция: Создает давление, изолируя загрязнения от системы давления.

Деталь

• Основной компонент – Диафрагма: Гибкий и устойчивый к коррозии; отделяет верхнюю среду давления (например, воздух или воду) от нижнего загрязняющего вещества.
• Верхняя палата: Подключен к источнику давления (например, воздушному насосу, гидравлическому насосу) для подачи давления на диафрагму.
• Нижняя камера: Удерживает загрязняющий раствор или фильтрат почвы; подключен через НКТ к системе геотехнических испытаний.
• Тюбинг: Транспортирует загрязняющие вещества или подключается к испытательному оборудованию; включает в себя уплотнительные фитинги.
• Принцип работы: Когда верхняя камера находится под давлением, диафрагма деформируется вниз, равномерно передавая давление нижнему загрязнителю без прямого контакта между ними.
• Приложения: Испытания на миграцию загрязнений, испытания на проницаемость опасных отходов, испытания на химическую совместимость и т. д.

Приложение

• Исследования миграции загрязнителей в почвах (например, тяжелых металлов, органических загрязнителей)
• Испытание проницаемости систем облицовки свалок
• Тестирование совместимости опасных химикатов и геотехнических материалов
• Требования к нагрузке под давлением и изоляции при исследованиях по восстановлению загрязненной почвы
• Вспомогательное устройство для эколого-геотехнических лабораторий для предотвращения перекрестного загрязнения

Преимущества

• Изоляция загрязнений: Мембрана полностью отделяет рабочую среду от загрязнений, предотвращая загрязнение датчиков давления, трубок и окружающей среды.
• Высокая безопасность: Предотвращает утечку опасных веществ, защищая операторов и оборудование.
• Равномерная передача давления: Гибкая диафрагма обеспечивает равномерное давление на загрязняющую поверхность или образец.
• Несколько вариантов громкости: 0,3 л / 1,8 л / 8 л – подходит для испытаний малого и среднего масштаба.
• Простая и надежная конструкция: Никаких сложных электронных деталей; легко чистить, обслуживать и заменять диафрагму.
• Экономически эффективный: Цена от 6000 до 20 000 юаней – хорошее соотношение цены и качества для лабораторного использования.

Что выбрать

Ход процесса

• Подготовьте устройство: Проверить целостность диафрагмы; очистите верхнюю/нижнюю камеры и трубки.
• Подсоединить трубки: Подсоединить выпуск нижней камеры к геотехнической испытательной системе (например, пермеометру, столбу грунта).
• Добавить загрязнитель: Введите желаемый раствор загрязнителя или соберите фильтрат в нижнюю камеру.
• Подключить источник давления: Подсоединить верхнюю камеру к источнику пневматического или гидравлического давления (например, регулятору давления, водяному насосу).
• Применить давление: Отрегулировать источник давления для создания давления в верхней камере; диафрагма передает давление на загрязнитель.
• Провести тест: Под давлением загрязнитель попадает в образец грунта или в измерительную систему – выполните тест на миграцию/проницаемость.
• Сбросьте давление и очистите: После испытания сбросить давление, разобрать устройство, безопасно утилизировать остатки загрязнений, очистить и при необходимости заменить диафрагму.
