двухместный автоматический пермеометр с регулируемой головкой

Характер продукции

Описание

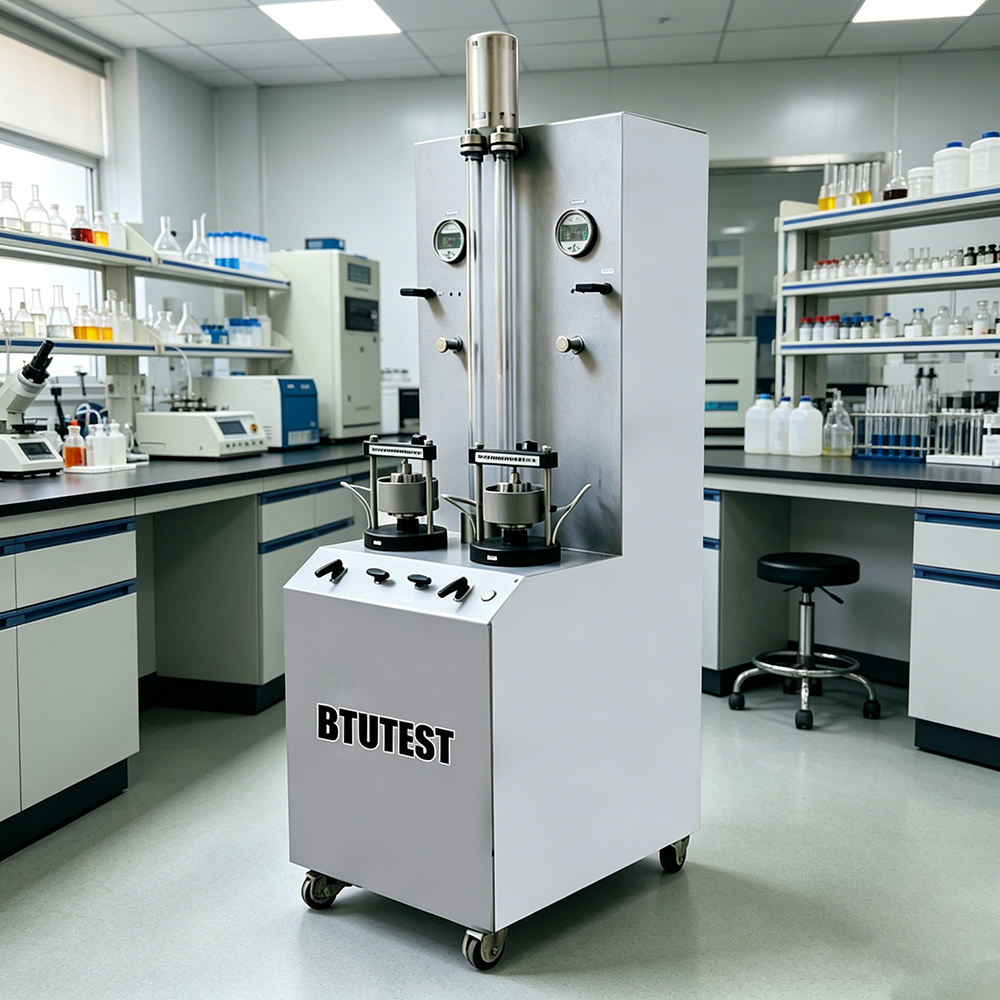

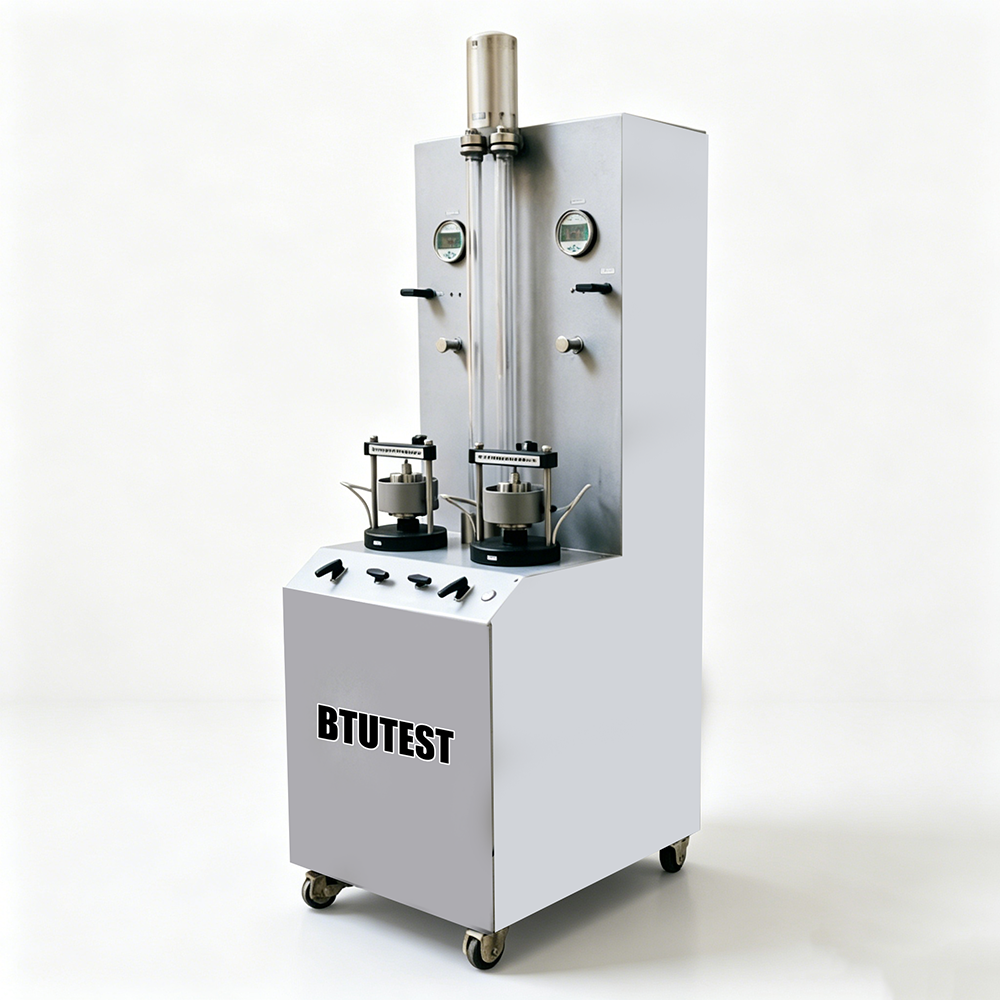

Автоматический пермеметр с переменной головой с двумя группами BTU-STC-2AP представляет собой лабораторный аппарат, который сочетает в себе консолидацию и испытания проницаемости.Он может одновременно применять давление консолидации и давление просачивания, измерение коэффициента проницаемости образцов почвы с использованием метода переменной головы.Инструмент включает в себя встроенный многоканальный 16-битный блок захвата AD и специальное программное обеспечение для захвата и обработки данныхОн подходит для исследования проницаемости тонкозернистых почв и некоторых грубозернистых почв.

Стандарты испытаний

• ASTM D5084(Стандартизированные методы испытаний для измерения гидравлической проводимости почв с использованием переменной головки)
• ASTM D2435(стандартные методы испытаний одномерных свойств укрепления почв)
• ISO 17892‐11(Геотехнические лабораторные испытания Определение проницаемости)
• GB/T 50123‐2019(Стандарт для метода геотехнического испытания Пропускная способность переменной головки и испытания консолидации)

Спецификация

Подробности

• Система приложения давления консолидации: состоит из регулятора давления, цифрового датчика давления LCD, поршня давления цилиндра, цилиндра, линейного подшипника, комплекта шаровых клапанов,и реакционная рамка .
• Клетка проницаемости: Включает режущее кольцо, верхние/нижние пористые камни, крышку для давления, кольцо-поводырь, герметичное кольцо, зажимающее кольцо, крепежные винты, основание ячейки и фитинги для быстрого соединения
• Система подачи давления на проницаемость: Использует регулятор давления, трубку преобразования воздуха-воды, цифровой датчик давления LCD и шаровой клапан, установленный для обеспечения стабильного и контролируемого давления просачивания.
• База прибора: изготавливается из изогнутого листового металла, включает в себя проницаемую ячейку, грузовую раму и цилиндр; передняя панель оснащена 6 шаровыми клапанами, кнопкой переключателя питания и т. д.
• Измерение уровня воды: датчик изменения объема (или датчик дифференциального давления) измеряет изменения уровня воды с диапазоном 0 ‰ 40 см и точностью 0,1 см.
• Дисплей и управление: панель включает в себя высокоточные цифровые ЖК-дисплеи, измерительную трубку для преобразования воздуха и воды, регулятор давления и резервуар водоснабжения.
• Получение данных: Встроенный 16-разрядный блок захвата AD подключается к компьютеру через USB, одновременно получая 2 канала сигналов перемещения и 2 канала сигналов изменения громкости.
• Конструкция малой мощности: 24 В постоянное питание, ≤ 24 Вт пригодный для длительных испытаний.
• Необязательное оборудование: Вертикальный датчик смещения (0-12,7 мм, точность ±0,01 мм) для измерения деформации консолидации.

Применение

• Определение переменного коэффициента проницаемости головы для тонкозернистых почв (глины, ила) и некоторых песчаных почв
• Комбинированные испытания консолидации-проницаемости для изучения влияния давления на проницаемость
• Оценка характеристик просачивания для ядра земляных дамб, дорожных покрытий и непроницаемых материалов
• Автоматизированное обучение и исследования в университетских и институциональных геотехнических лабораториях
• Получение параметров проницаемости слоев почвы при геотехнических исследованиях площадки

Преимущества

• Конструкция с двумя полосами: тестирует два образца одновременно, повышая эффективность и экономия времени.
• Интегрированная консолидация + проницаемость: позволяет применять консолидационное давление для моделирования напряженных условий in-situ перед испытанием проницаемости более репрезентативное для фактических условий поля.
• Высокоавтоматизированный: Встроенное устройство сбора данных + программное обеспечение автоматически регистрируют изменения уровня воды и деформацию консолидации, уменьшая человеческую ошибку.
• Широкий диапазон измерения уровня воды: 0 ‰ 40 см с точностью 0,1 см ‰ отвечает требованиям переменного испытания головы.
• Точное регулирование давления: Использует цифровые ЖК-приборы для измерения давления, регуляторы давления и цилиндры: консолидационное давление до 800 кПа, давление проницаемости до 200 кПа.
• Низкая мощность и безопасность: 24 В постоянное питание, низкое потребление энергии пригодный для длительной лабораторной работы.
• Гибкие варианты: опциональные высокоточные датчики смещения для одновременного измерения сжатия консолидации.

Что выбрать

Поток процесса

• Подготовка образца: Подготовить образец почвы φ61,8 mm × 40 mm (или 20 mm) согласно стандартным процедурам.
• Установка образца: поместить образец в проницаемость ячейки (режущее кольцо + верхний / нижний пористые камни), установить уплотнительные компоненты, и затянуть.
• Подключение к системе: Подключите систему консолидационного давления, систему давления проницаемости, датчик уровня воды и дополнительный датчик смещения.
• Применить консолидационное давление: Установите желаемое давление консолидации (0 800 кПа) с помощью регулятора давления; позвольте образцу консолидироваться под указанным давлением, записывая сжатие.
• Применение давления проницаемости: После стабилизации консолидации устанавливается давление проницаемости (0 ≈ 200 кПа) и начинается испытание переменной проницаемости головки.
• Получение данных: Программное обеспечение автоматически записывает падение уровня воды (или показания датчика изменения объема) по сравнению со временем и необязательно записывает изменения смещения.
• Расчет коэффициента проницаемости: Программное обеспечение автоматически вычисляет коэффициент проницаемости с помощью формулы переменной головки.
• Создать отчет: Составить протокол испытания, включающий кривые уровня воды, результаты коэффициента проницаемости и данные о деформации консолидации.
