Автоматический прозрачный аппарат прямого сдвига

Характер продукции

Полностью автоматический прозрачный аппарат прямой стрижки

Описание

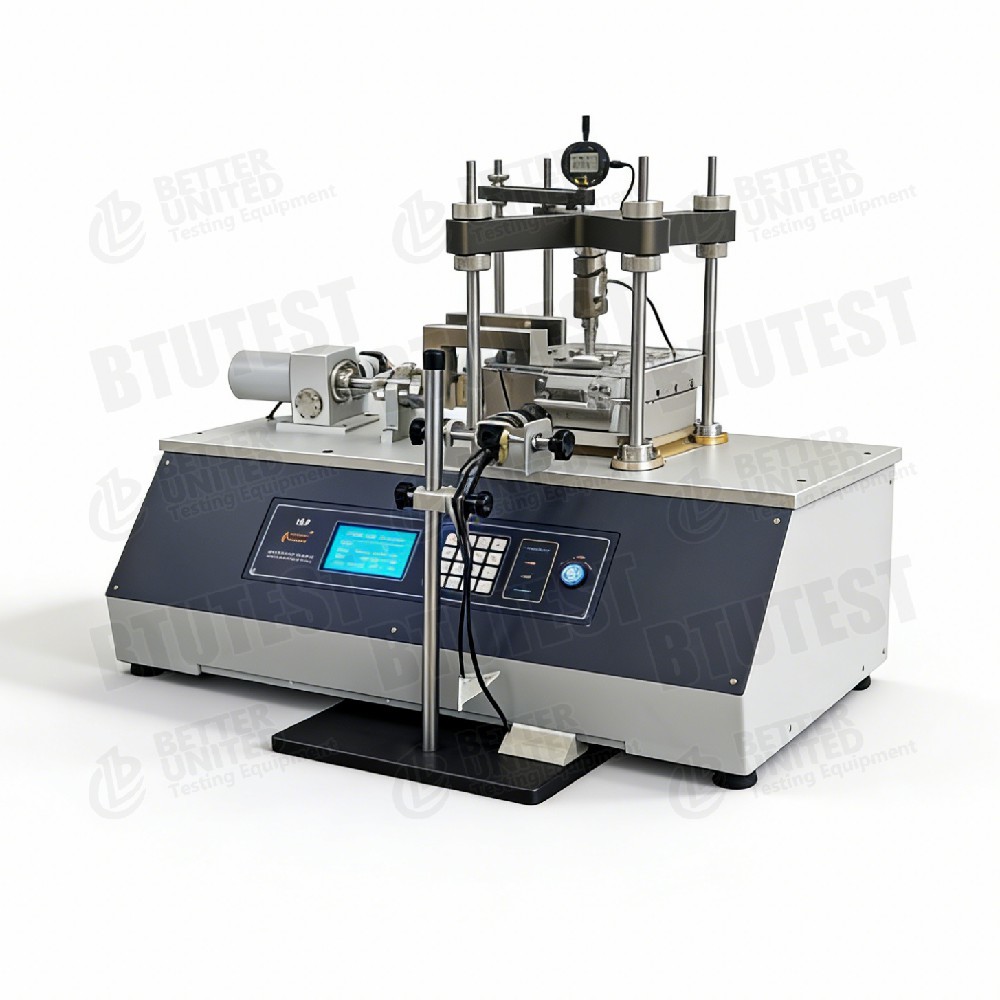

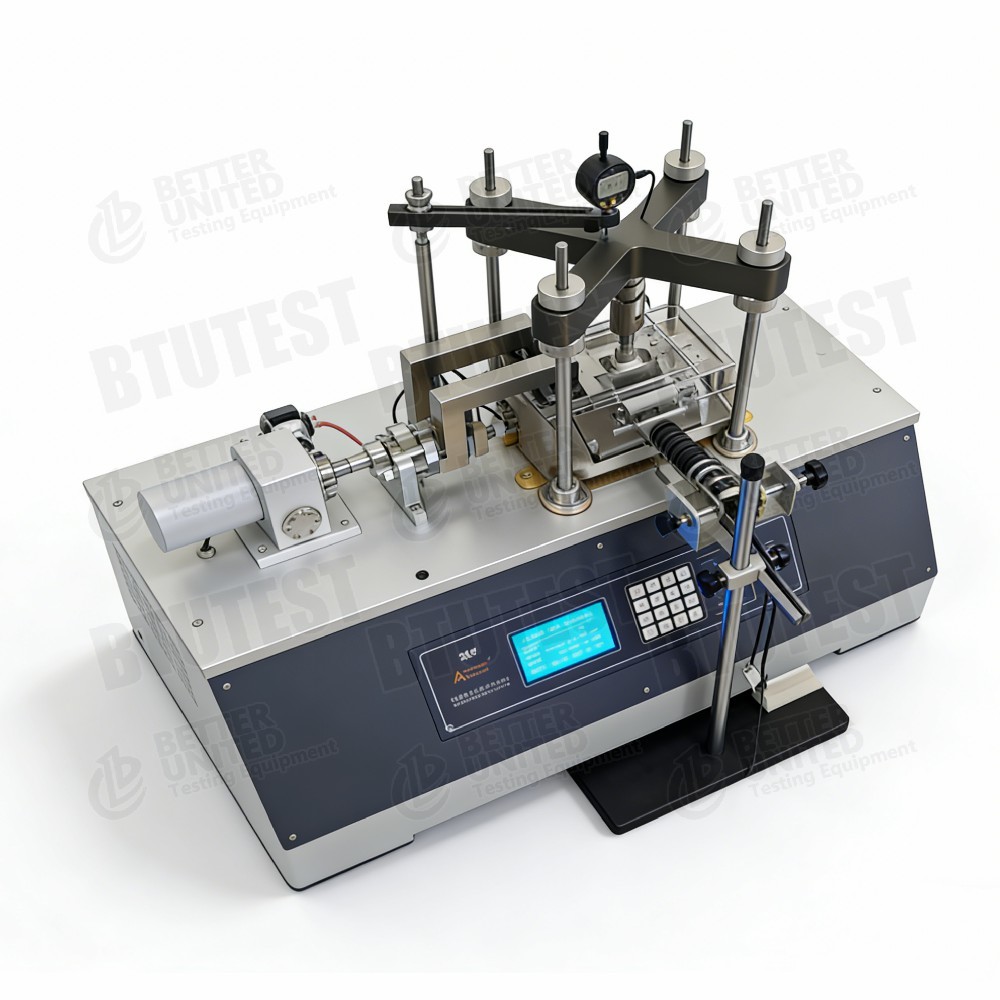

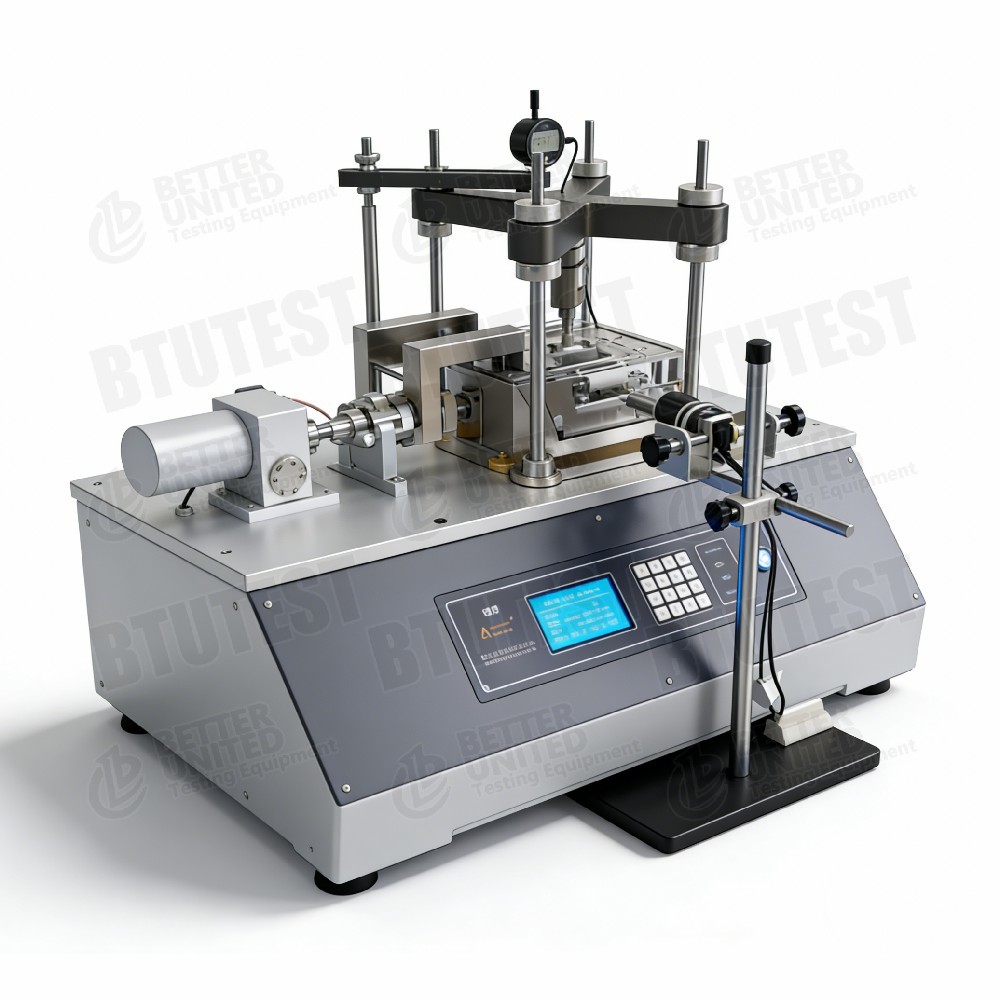

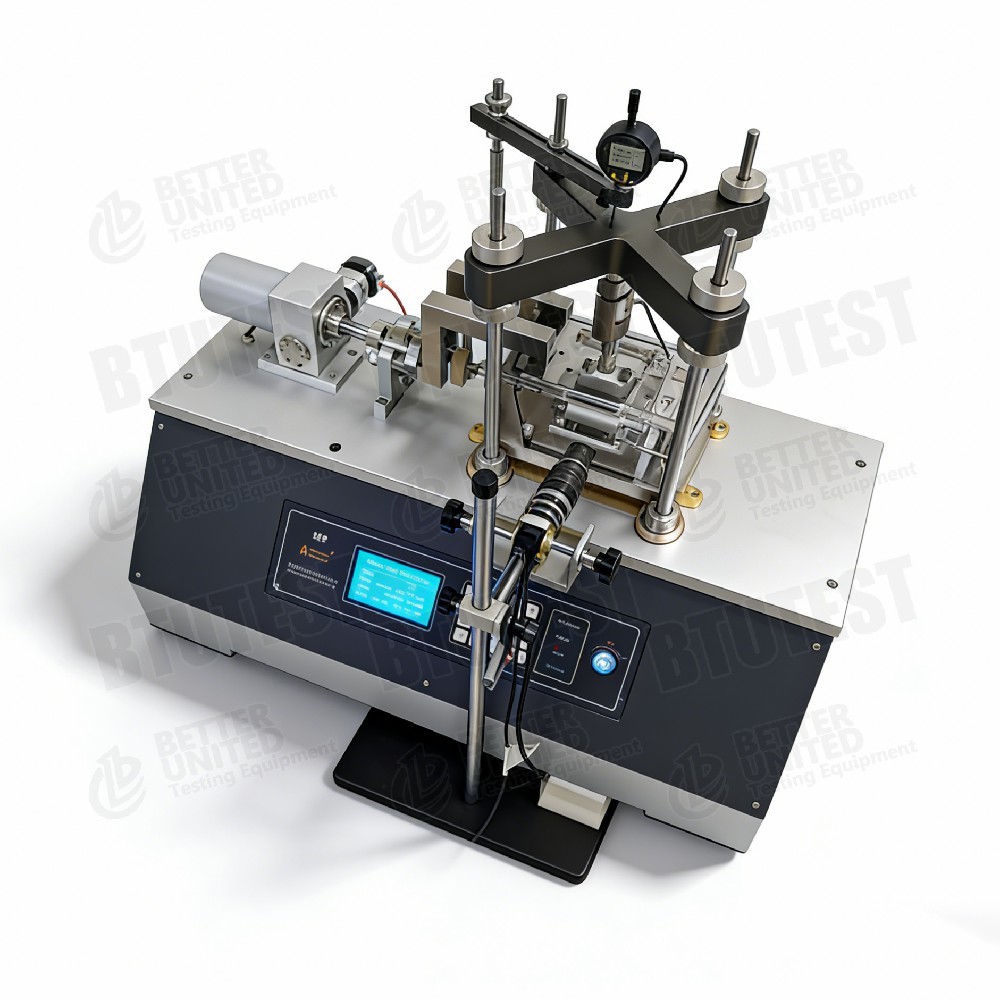

Это оборудованиеполностью автоматический прозрачный аппарат прямой стрижки (прозрачный аппарат прямой стрижки грунта), модельВ ед.- TDSA-10F, специально предназначенные для наблюдения за микромеханическим поведением прозрачной почвы (или прозрачных геоматериалов).Он использует прозрачную лоскутную коробку и может быть объединен с оптическими системами для непосредственного наблюдения внутренних деформаций, движения частиц, эволюция ленты стрижки и другие микроскопические явления во время стрижки.

К основным функциям относятся:

• Стандартные испытания консолидации, стандартного сдвига, быстрого сдвига и циклического сдвига на прозрачной почве
• Реологическое испытание прямого сдвига (поползновения)
• Псевдодинамическое испытание сдвига (положительное/отрицательное управление сдвижной нагрузкой)
• Испытание сдвига интерфейса
• Испытания консолидации и сдвига геоматериалов в микроскопическом масштабе

Ключевые особенности:

• Прозрачная лопасть для стрижки (квадрат 100 мм и 60 мм); как верхние, так и нижние образцы погружаются в воду для поддержания насыщения
• Система вертикальной нагрузки: максимальная нормальная сила 5 кН, точность ±0,1% FS
• Система горизонтальной нагрузки: 0−5 кН, точность ±0,1% FS, скорость стрижки 0,00001−9,99999 мм/мин без ступеней
• Вертикальное смещение: диапазон 0-12,7 мм, разрешение 0,01 мм, компьютерное получение в реальном времени
• Полностью автоматическая загрузка с сервосплатой с программным управлением
• Включает компьютерное программное обеспечение для сбора и управления данными

Стандарты испытаний (международные)

• ASTM D3080 ((Пробы прямого сдвига)
• ASTM D5321 ((Срез интерфейса)
• ASTM D6528 ((Простой сдвиг
• ASTM D7608 ((Остатковая прочность)
• ISO 17892‐10 ((Опрос прямого сдвига)
• BS 1377-7 ((Пробы прямого сдвига)

Поскольку прозрачная почва является физическим модельным материалом, используемым для моделирования естественных почв, методы ее испытаний обычно следуют методам для естественных почв.Прозрачная конструкция предназначена в первую очередь для микроскопического наблюдения и не изменяет требования механических испытаний..

Спецификация

Основываясь на скриншоте:

Подробности

• Прозрачная сдвижная коробка- изготовлен из прозрачного материала (например, акрилового или высокопрочного стекла), позволяющего оптическим системам (камеры, микроскопы, PIV) непосредственно наблюдать за внутренней частью образца.Как верхние, так и нижние образцы погружаются в воду, чтобы сохранить насыщенность прозрачной почвы и избежать несоответствия показателя преломления..
• Два размера коробки¢ Предоставляет 100 мм и 60 мм квадратные коробки для сдвига для размещения различных моделей.
• Коробка для сдвига интерфейса️ Необязательное или стандартное, используется для изучения трения интерфейса между прозрачной почвой и конструкциями (например, прозрачные пластины, модели свай).
• Управление обратной связью серво- При нормальной и горизонтальной нагрузке используется сервомотор с замкнутым циклом для точного нагрузки или нагрузки.
• Псевдодинамическое испытание сдвига√ Способен контролировать положительное/отрицательное напряжение сдвига (т.е. циклическое изменение направления сдвига) для моделирования циклической или динамической нагрузки.
• Микроскопическая консолидация и стрижкаВ сочетании с прозрачным грунтом и оптическим наблюдением позволяет изучать механизмы сжатия консолидации в масштабе частиц и деформации сдвига.
• Высокоточные измерения смещенияРазрешение вертикального смещения 0,01 мм (10 мкм), отвечающее требованиям микроскопического наблюдения деформации.
• Функции программного обеспеченияПолностью автоматическое получение и управление данными, отображение кривых в режиме реального времени, поддержка нескольких модулей испытаний.

Применение

• Прозрачное испытание почвы- использовать прозрачную почву для моделирования природного песка или глины; совмещать с оптическим наблюдением (например, PIV) для изучения внутренней деформации, развития резной полосы, вращения частиц,и другие микроскопические механизмы.
• Фундаменты и фундаментыПри обрезке следует наблюдать за перемещением почвы вокруг фундаментов или мелких оснований.
• Стабильность наклона Симулировать сбой сдвига на склоне и наблюдать за образованием и развитием поверхностей скольжения.
• Сдвиг интерфейса- изучение взаимодействия почвы и ее структуры (подпорные стены, трубы, геомембраны).
• Циклическая и динамическая нагрузка- Исследование накопления деформации и ухудшения прочности при землетрясении или волновой нагрузке (псевдодинамический сдвиг).
• Поведение ползучейНаблюдать за реологическим поведением при длительной нагрузке.
• Учебные демонстрации визуально продемонстрировать процесс срыва почвы для геотехнического обучения.

Преимущества

• Визуализация процесса стрижкиПрозрачная лопатка в сочетании с оптической системой позволяет непосредственно наблюдать за внутренними деформациями образца.преодоление ограничений обычных аппаратов прямого стрижения (которые могут наблюдать только внешние поверхности или поверхности после сбоя).
• Два размера коробки- 100 мм и 60 мм коробки позволяют гибкости для различных масштабов исследований.
• Насыщенная среда В воду погружают верхний и нижний образцы, чтобы прозрачная почва была полностью насыщена и чтобы не возникали пузыри воздуха, которые могли бы помешать оптическому изображению.
• Полностью автоматическое сервоуправление- высокоточная загрузка; программируемые сложные пути напряжения (циклические, ползучие, положительное/отрицательное напряжение и т.д.).
• Псевдодинамическая стрижка- способный к положительному/отрицательному чередующемуся регулированию напряжения, более точно имитируя фактическую сейсмическую или волновую нагрузку.
• Способность перерезания интерфейса¢ Расширяется на исследования интерфейсов почвенной структуры.
• Совместима с микроскопическим наблюдениемВ сочетании с ПИВ и другими методами, он обеспечивает богатые данные, такие как поля смещения, поля напряжения и т.д.
• МногофункциональныеИнтегрирует стандартный прямой сдвиг, быстрый сдвиг, циклический сдвиг, ползание, сдвиг интерфейса и микроскопическое наблюдение в один инструмент.

Что выбрать

Выберите аппарат или конфигурацию на основе требований к испытаниям:

Поток процесса

Пример:Стандартное испытание прямого сдвига на прозрачной почве (быстрый сдвиг с наблюдением PIV)

• Прозрачная подготовка почвы
  • Смешивать прозрачные твердые частицы (например, расплавленный кварц) с жидкостью поров, имеющей соответствующий показатель преломления (часто смешанное масло), чтобы подготовить насыщенную прозрачную почву.
  • Прозрачный грунт помещают в нижнюю скриншотку на 100 мм и выровняют поверхность.

• Установка лопатки и оптической системы
  • Поместите сборку срезной коробки в положение прямой срезной нагрузки.
  • Установите прозрачную верхнюю шкатулку для сдвига; верхний и нижний образцы погружаются в жидкость поров (поддерживают насыщение).
  • Разместить камеру (например, CCD) и источник света рядом или над лопатой, подключенной к компьютеру.
  • Установите вертикальную загрузочную пластину и датчик перемещения.

• Применить нормальное напряжение
  • Установка целевого нормального напряжения (например, 100 кПа) с помощью программного обеспечения; сервосистема автоматически применяет и поддерживает постоянное напряжение.
  • Записывать нормальное смещение (укрепление) до стабилизации.

• Установка параметров сдвига
  • В программном обеспечении выберите "модуль быстрого сдвига" или "модуль стандартного сдвига".
  • Установите скорость сдвига (например, 0,8 мм/мин).
  • Установите предел смещения сдвига (например, 6 мм).
  • Запустить программное обеспечение для оптического сбора (например, PIV) и подготовиться к съемке изображения.

• Начинайте стричь
  • Запустите горизонтальную систему загрузки для перемещения лопатки.
  • Компьютер записывает силу сдвига, смещение сдвига, нормальное смещение и время в реальном времени.
  • Одновременно снимайте движение частиц внутри прозрачной почвы с установленной частотой кадров.

• Синхронизированное наблюдение
  • Программное обеспечение PIV обрабатывает последовательность изображений для расчета полей смещения, полей натяжения, расположения резной полосы и других микроскопических параметров.
  • Синхронизировать механические кривые с микроскопическими изображениями деформации.

• Состояние остановки
  • Автоматически останавливается, когда достигается предопределенное смещение сдвига или после четкого падения пикового напряжения сдвига.

• Разборка и очистка
  • Выгрузить нормальную силу, снять срезную коробку, очистить прозрачную почву и жидкость пор (учтите правильное удаление/переработку).

• Обработка данных
  • Программное обеспечение рассчитывает пиковое напряжение сдвига и графов кривой сдвига сдвига.
  • Объединяют с результатами анализа ПИВ, чтобы получить толщину ленты сдвига, углы вращения частиц, местное напряжение и другую микроскопическую информацию.
  • Составление протокола испытания (включая результаты механических кривых и анализа изображений).

Для циклического или псевдодинамического стрижения: Установка амплитуды положительного/отрицательного напряжения и количества циклов; программное обеспечение автоматически управляет изменением направления.
Для сдвига интерфейсов: Заменить на интерфейсную лоскутную коробку и закрепить конструктивный материал (например, прозрачную акриловую пластину) на одну сторону лоскутной коробки.

Резюме:BTU-TDSA-10F - это полностью автоматический прозрачный аппарат прямого стрижения с прозрачной лопатой стрижки и сервоуправлением.псевдодинамическийОсновным преимуществом является визуализация внутренних деформаций, что делает его подходящим для микрогеомеханики, исследований поведения интерфейсов, преподавания демонстраций и многого другого.При выборе следует учитывать размер образца (100 мм / 60 мм) и необходимость срезания интерфейса.Система оптического наблюдения (камера, источник света, ПИВ-программное обеспечение) должна быть приобретена пользователем отдельно.
