Аппарат прямого сдвига

Характер продукции

Приборы для прямого стрижения

Описание

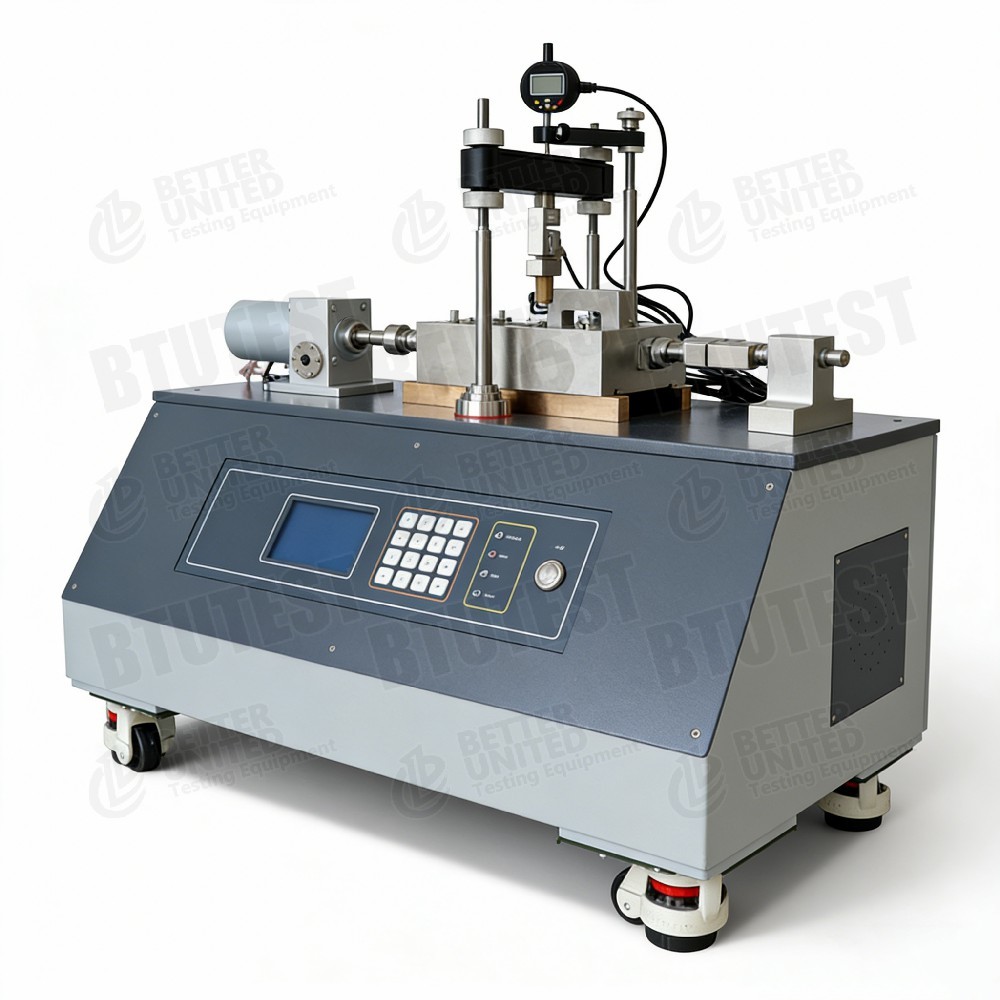

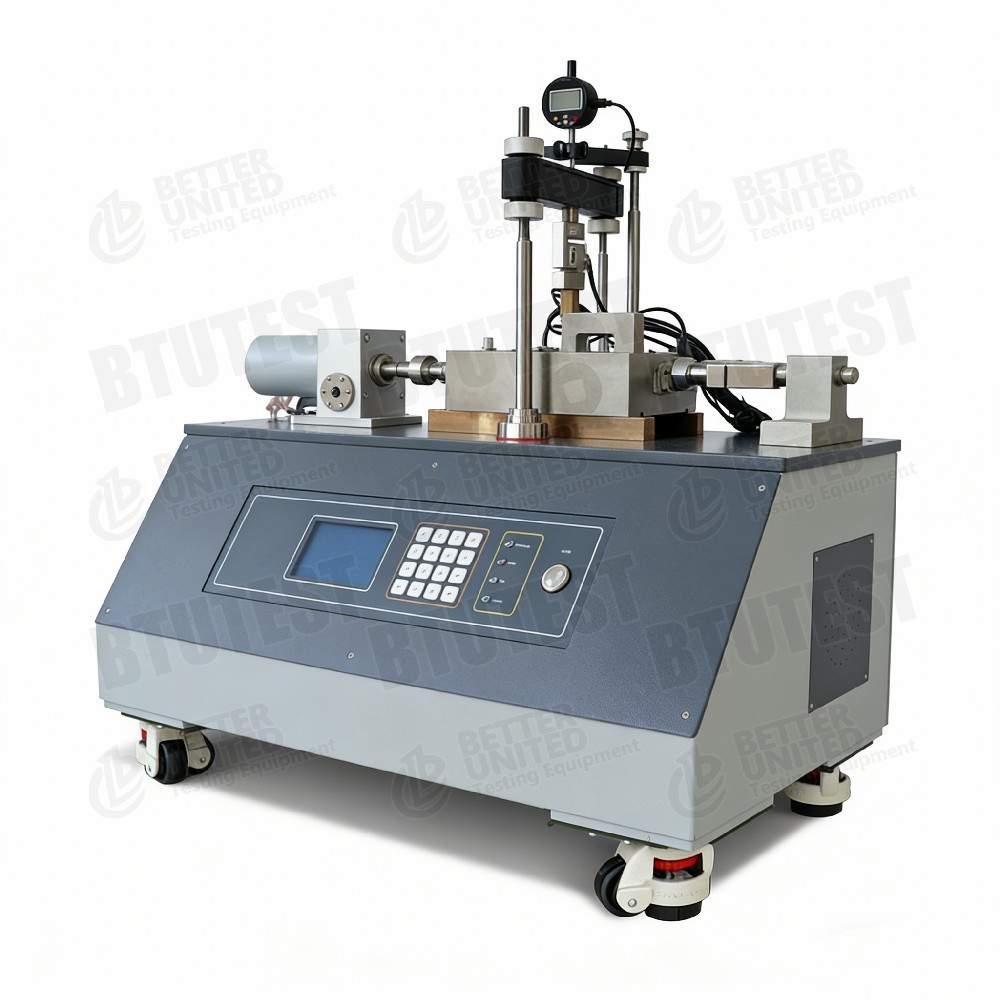

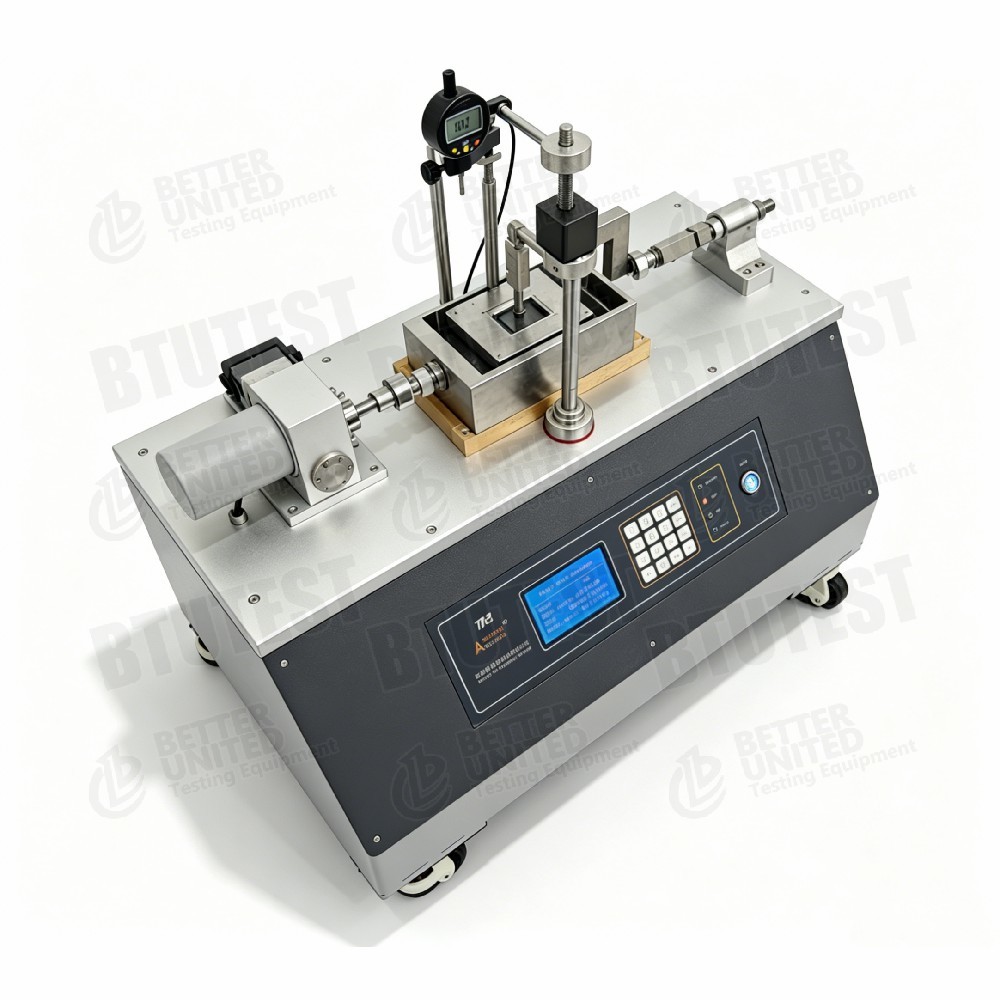

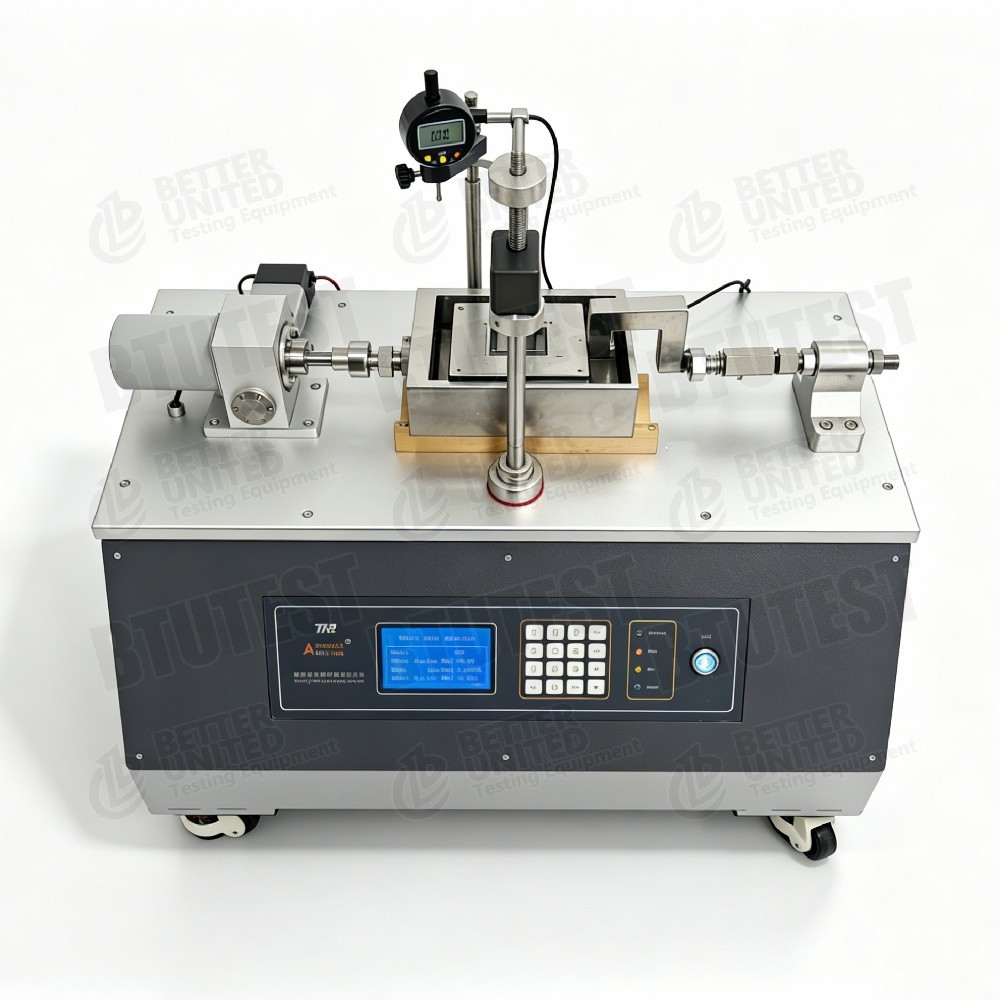

ВВ ед.-DDS-5F полностью автоматизированная система прямой/остаточной стрижкипредназначен для определения прочности сдвига и остаточной прочности сдвига почв, ориентированной на академические лаборатории и научно-исследовательские учреждения.

• Обратный шаговый двигатель.
• Контролируемая скорость стрижки (минимум 0,00001 мм/мин).
• Силовое питание: 110 ̊220 В.
• Нормальная нагрузка с помощью автоматического пневматического или механического двигателя (исключает мертвые веса).
• Встроенный механизм обратной тяги для обратного сдвига.
• Работа с помощью программного обеспечения BTU с предварительно установленными модулями испытаний; автоматическое получение и обработка данных.
• Высокая точность, высокая автоматизация, простая работа.

Стандарты испытаний (международные)

ASTM D3080 ((Стандартизированный метод испытаний для испытания почв на прямом сдвиге)

ASTM D6467 ((Остаточная прочность кольцевого сдвига ≈ аналогичный принцип сдвига сдвига)

ASTM D7608 ((Остатковая прочность насыщенных сплошных почв)

ISO 17892‐10 ((Опрос прямого сдвига)

BS 1377-7 ((Пробы прямого сдвига)

Способность резки резки для остаточной прочности отвечает требованиям этих стандартов, касающимся скорости резки, нормального напряжения и определения остаточной прочности.

Спецификация

Подробности

• Реверсивное шаговое приводное двигательство
• Нормальная нагрузкаПневматический (регулируемый давлением воздуха) устраняет нагрузки; также доступна дополнительная механическая загрузка двигателя.
• Конструкция лопатки- стандартные квадратные ящики (100 мм, 60 мм) с несколькими вариантами круглых ящиков (диаметр 50-100 мм) для различных типов образцов.
• Встроенный механизм обратной тягиСборка лопасти может автоматически менять направление, позволяя многократные циклы вперед / назад.
• Высокоточные измерения смещенияВертикальный: цифровой индикатор (1 мкм разрешения); Горизонтальный: кодер двигателя (1 мкм разрешения).
• Модульное ПО¢ Предварительно установленные модули: регистрация данных, консолидация, стрижка, быстрое стрижение, перекрестное стрижение Пользователь может заранее запрограммировать тесты и запустить их автоматически.
• Интерфейс управленияПередняя панель с 240×128 LCD и тактильной клавиатурой для ручной работы (настройка скорости, быстрое движение, остановка).
• Установка и центрирование- Подробные инструкции по выравниванию, проводке, подключению датчиков и центрированию вертикального загрузочного стержня с втяжкой срезной коробки.

Применение

• Обычные испытания на прямую стрижку√ Быстрое сдвижение, консолидированное сдвижение, медленное сдвижение для получения параметров максимальной прочности сдвига (c, φ).
• Испытания остаточной прочности∆ Реципроцированный сдвиг для определения остаточной прочности сдвига (cr, φr) для анализа устойчивости склона (особенно почвы с зоной скольжения).
• Геотехническое исследованиеПредоставляет конструкционные параметры для фундаментов, склонов, набережных.
• Исследования и преподавание- изучение механики почв в университетах и научно-исследовательских учреждениях.
• Исследования циклического/реципроцированного сдвигаУхудшение прочности, изменение жесткости при повторном нагрузке.

Преимущества

• Полностью автоматическая- Компьютерное управление от загрузки до обработки данных, сокращение человеческих ошибок.
• Никаких мертвых весовПневматическая нормальная нагрузка устраняет громоздкую обработку веса, повышая эффективность и безопасность.
• Способность к взаимному стрижкеВстроенное изменение тяги автоматически выполняет сдвиг вперед/назад для получения остаточной прочности без ручного вмешательства.
• Широкий диапазон скорости стрижки¥ 0,00001 ¥ 9,99999 мм/мин.
• Датчики высокой точностиТочность нагрузочной ячейки ±0,15% FS; разрешение смещения 1 мкм, соответствующее строгим требованиям исследований.
• Многочисленные варианты лопаток- квадратные и круглые размеры для различных типов почв (неразрушенные, переформатированные).
• Модульное ПОПользователи выбирают тестовые модули, предустановляют параметры и запускают их одним щелчком мыши.
• Гибкая работаРучное управление передней панелью или полностью автоматическое управление компьютером.
• Компактный дизайн820×500×770 мм, подходит для лабораторных скамеек.

Что выбрать

Выберите систему или аксессуары на основе потребностей в испытаниях:

1. Только пиковая прочность (традиционный прямой сдвиг) Используйте стандартную сдвиговую коробку (100 × 100 мм или 60 × 60 мм) и стандартный сдвиг или быстрый сдвиг модуль.

2. Остатковая прочность (переменное сдвижение) ∆ Основная функция этой системы; выберите ∆ модуль переменного сдвижения ∆, установите циклы и амплитуду сдвига.

3Различные размеры образцов

- образцы тонкозернистой почвы / стандартные кольцевые образцы: круглый Ø61,8 мм ящик.

- Грубая или нарушенная почва: квадратная 100×100 мм или 60×60 мм.

- Другие размеры (Ø50, Ø70, Ø100 и т.д.) доступны по запросу.

4. Нормальный метод загрузки — Для стандартной пневматической загрузки требуется подача сжатого воздуха. Если источник воздуха отсутствует, выберите вариант механической загрузки.

5Если бюджет ограничен, и взаимное стрижение или автоматическая нормальная нагрузка не требуются, рассмотрите традиционный механизм прямого стрижения типа рычага.

6. Программные модули √ Стандартная конфигурация включает в себя регистрацию данных, консолидацию, стрижку, быстрое стрижение, скрещивание.Подтвердить, требуются ли дополнительные функции послеобработки или отчетности.

Поток процесса

Пример: консолидированный неотводненный скреб (остаточная прочность) на насыщенной глине

1. Подготовка образца ️ Вырезать или переформатировать образец (например, Ø61,8 мм круглый или 60×60 мм квадратный).

2. установка образца подключить вертикальную нагрузочную ячейку и преобразователь вертикального смещения (цифровой индикатор). Центр загрузочного стержня с верхней вставкой лопатки.

3. Применение нормального напряжения Поставьте целевое нормальное напряжение (например, 100 кПа) через пневматическую систему. В программном обеспечении выберите стандартный модуль консолидации ; запишите вертикальную деформацию, пока консолидация не стабилизируется.

4. Установите параметры сдвига

- Выберите "модуль взаимного сдвига".

- Установите скорость сдвига (например, 0,5 мм/мин).

- Установите направление сдвига: вперед до смещения (например, 5 мм), затем назад; определите количество циклов.

- Установка условий остановки (например, общее смещение 10 мм или стабилизация нагрузки сдвига).

5. начать стрижку закрыть дренажный клапан (без стрижки) или держать открытым (с стрижкой). начать испытание. горизонтальный шаговой двигатель приводит в движение скриншот стрижки. программное обеспечение регистрирует напряжение стрижки, смещение стрижки,вертикальное смещение (изменение объема), время и т. д. Кривая сдвига напряжения срезки в реальном времени.

6. Реципроцированное сдвижение ≈ При пределе переднего смещения двигатель автоматически отступает. После нескольких циклов напряжение сдвига стабилизируется ≈ это остаточная прочность.

7. Конец и демонтаж

8. Обработка данных Программа автоматически идентифицирует пиковые и остаточные напряжения сдвига для каждого направления сдвига.вычислить остаточный угол трения φr и остаточную сплоченность cr. Создать отчет о испытаниях (кривые, параметры).

Для быстрой или стандартной стрижки (без взаимного сдвига): Выберите “модуль быстрого сдвига” или “модуль стандартного сдвига”, установите скорость сдвига и остановите смещение, сдвигайте в одном направлении до отказа.

Резюме:BTU-DDS-5F представляет собой полностью автоматизированную систему прямого/остаточного сдвига с использованием пневматической нормальной нагрузки, сдвига сдвига, широкого диапазона скорости сдвига и высокоточных датчиков.Он подходит как для обычных испытаний прямого сдвига, так и для испытаний остаточной прочности.При выборе следует учитывать размер образца, необходимость скрещивания и наличие сжатого воздуха.Он особенно полезен для исследования оползней, требующих остаточной прочности почв в зоне скольжения..
