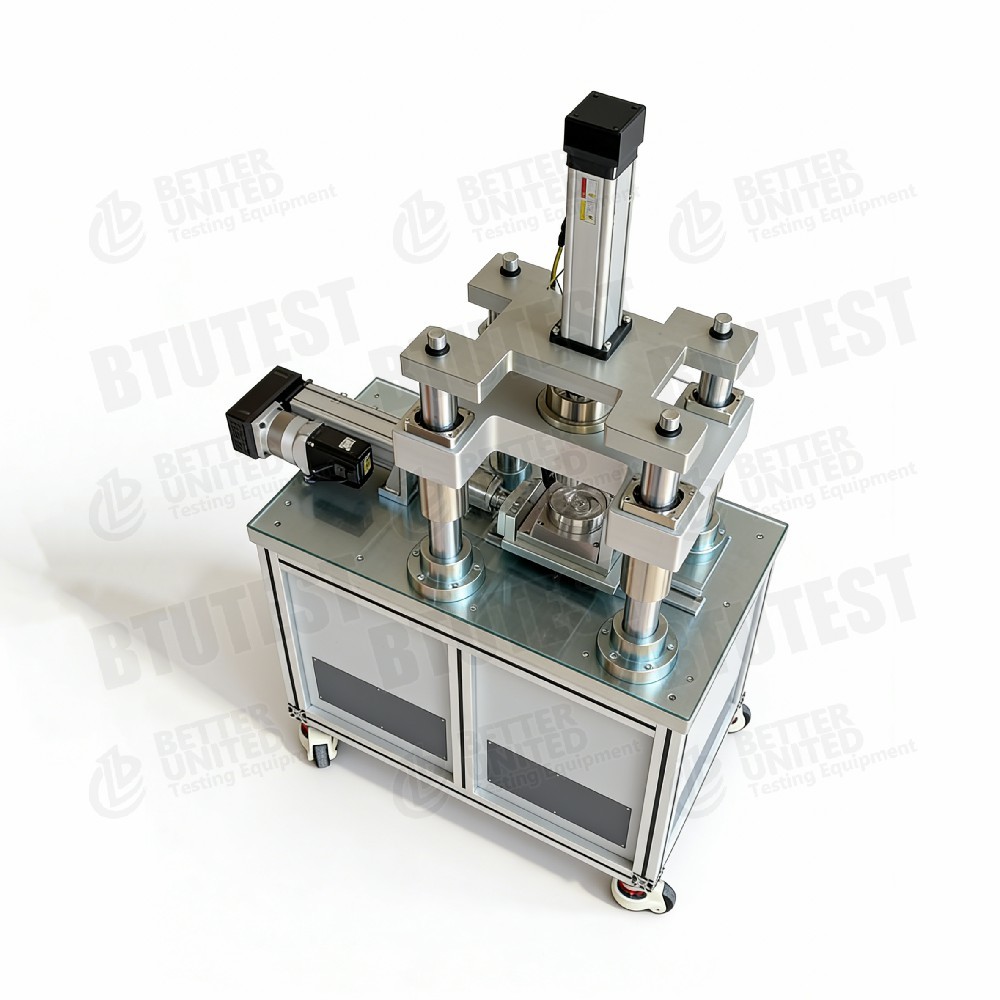

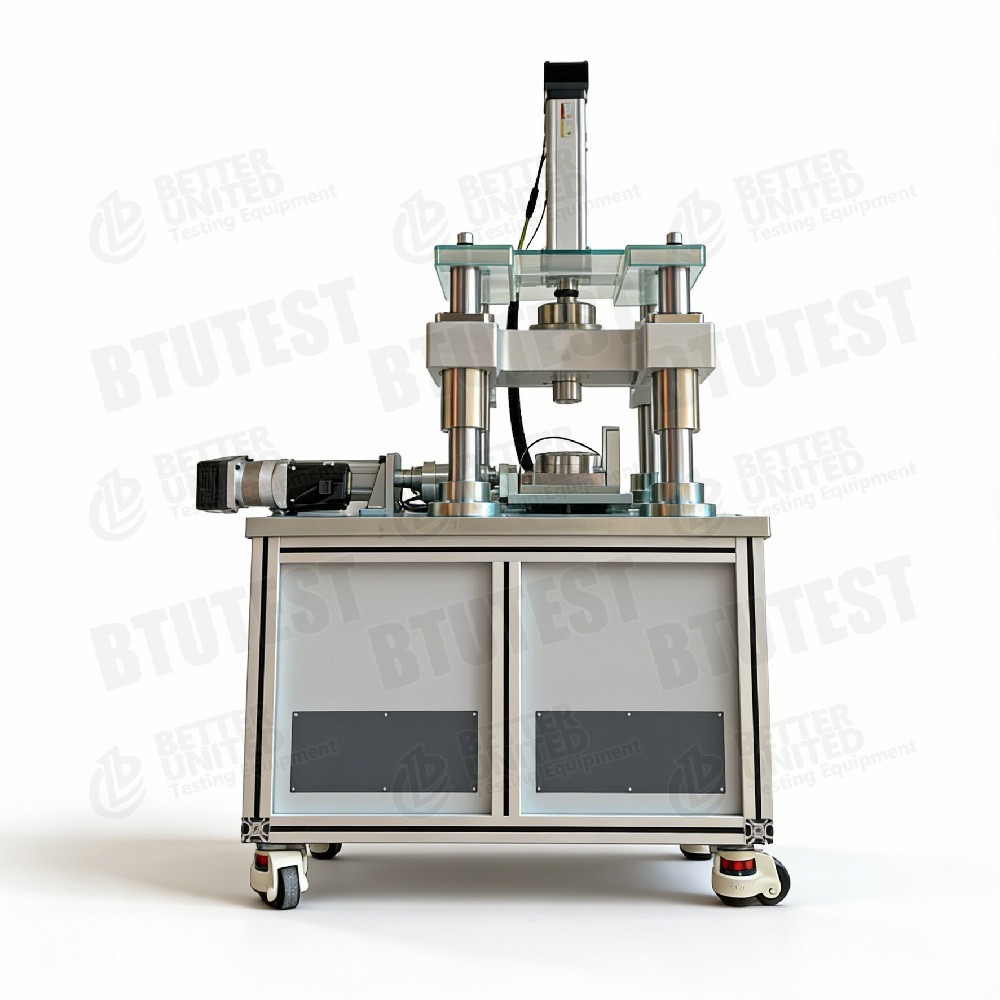

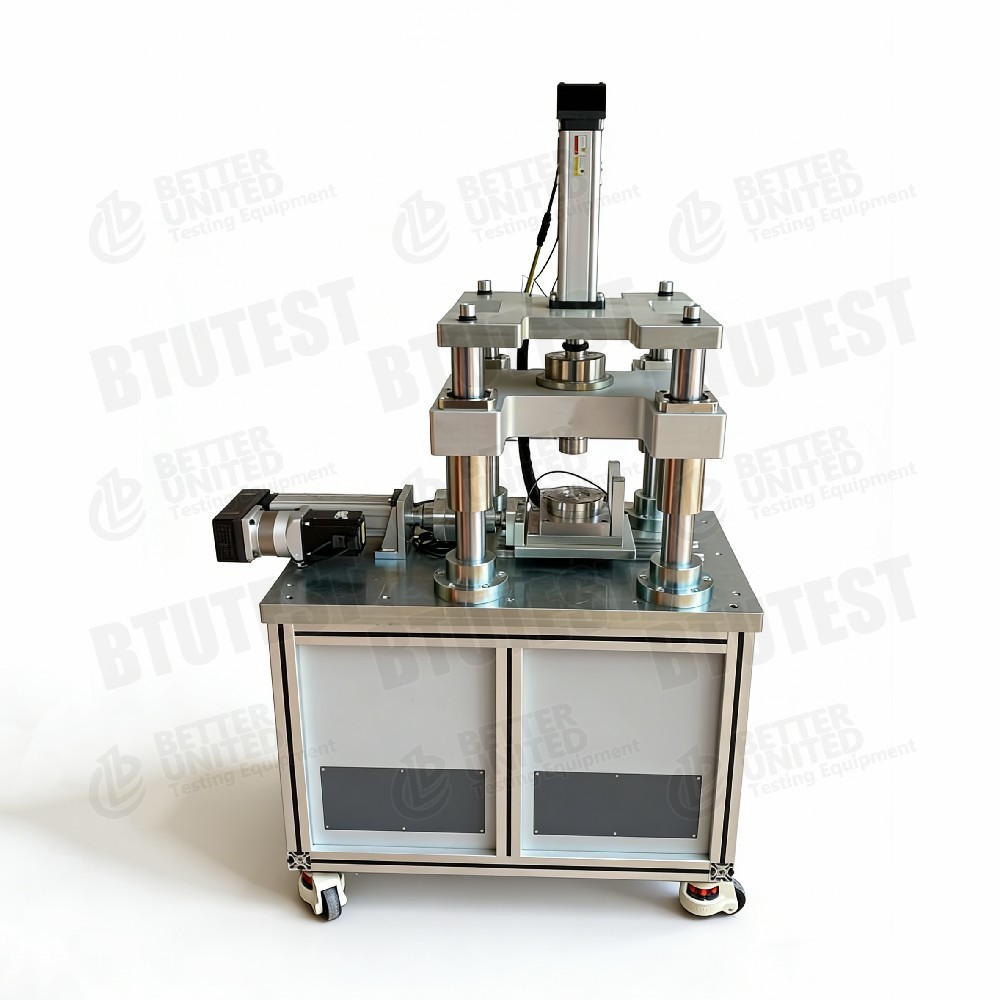

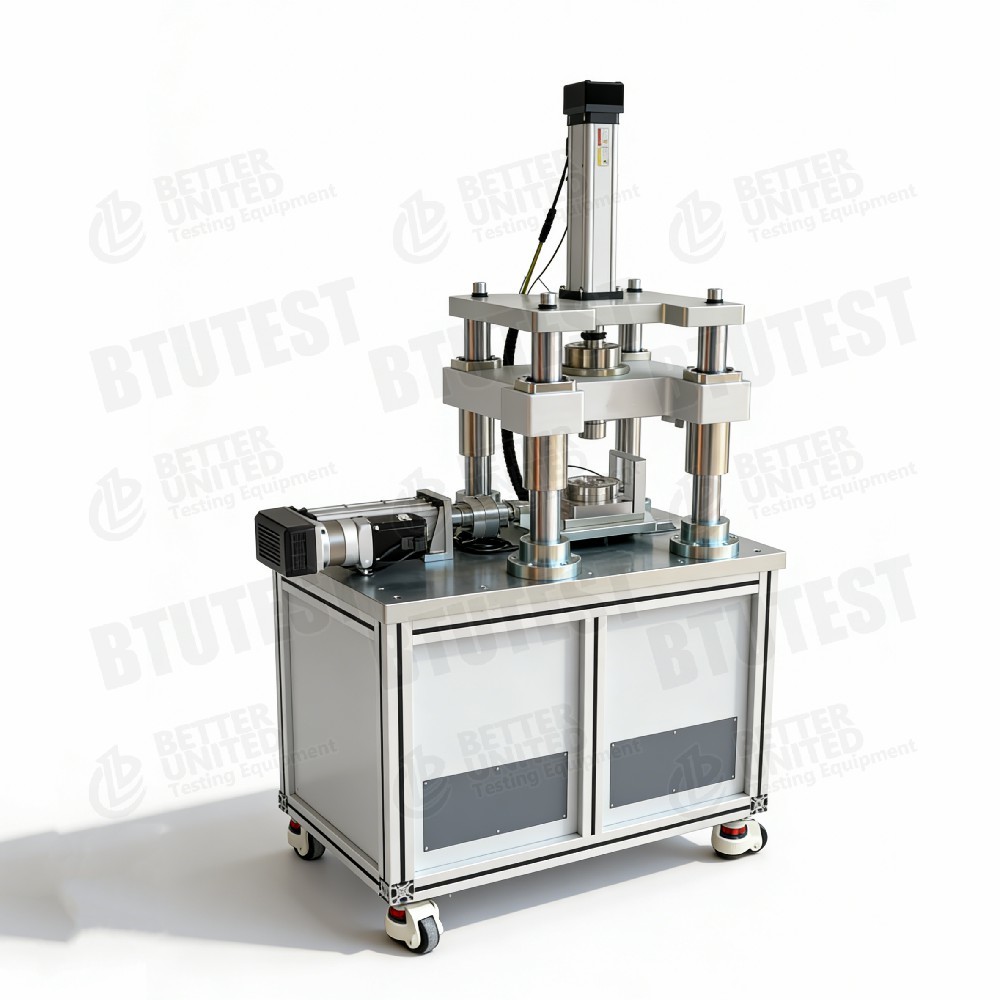

Автоматический простой аппарат для резки с сервоприводом

Характер продукции

                                        Автоматический сервоуправляемый простой аппарат для стрижки

Описание

Это оборудованиеВ ед.полностью автоматический сервоуправляемый простой сдвиговый аппарат, доступны в следующих моделях:

• В ед.- DSSA-1: Стандартный (статический)
• В ед.- DSSA-2: Динамическая (циклическая динамическая нагрузка в направлении X)
• В ед.- DSSA-3: Трехнаправленная + динамическая нагрузка

Система в основном состоит из:

• Основная рама (обеспечивающая грузовую раму)
• Система вертикальной нагрузки сервомотора (0 ‰ 10 кН)
• Система горизонтальной нагрузки сервомотора (0 ‰ 10 кН)
• 30 простых скрепительных колец (коробка с скребком, внутренний диаметр 61,8 мм, толщина каждого кольца 2 мм)
• Поддерживающая программа

Основные функции:

• Пассивное активное регулирование высоты
• Загрузка с регулируемым напряжением или напряжением
• Статические простые испытания сдвига при условиях снятия (постоянной нагрузки) или неснятия (постоянного объема), с уклоном сдвига или без него
• Простые циклические динамические испытания сдвига в направлении X (DSSA-2/3)

Стандарты испытаний (международные)

• ASTM D6528(Стандартный метод испытаний для консолидированного испытания на простые сдвиги без проводки)
• ASTM D7608(Остатковая прочность насыщенных сплошных почв
• ISO 17892‐9(применяются циклические триаксиальные ¢ аналогичные принципы)
• BS 1377-8(простая секция испытания на сдвиг)
• JGS 0563(Японский метод простых испытаний сдвига)

Оборудование может соответствовать требованиям к скорости сдвига, нормальному напряжению, условиям сброса/несброса, динамической нагрузке и т.д., указанным в вышеуказанных стандартах.

Спецификация

Подробности

• Конструкция слагаемого кольца30 колец толщиной по 2 мм, внутренний диаметр 61,8 мм. Кольца позволяют горизонтальное относительное смещение при сохранении свободной вертикальной деформации, имитируя простые условия сдвига.
• Контроль тренияКаждая поверхность кольца точно измельчена с помощью поверхностного шлифовщика для минимизации трения между кольцами, что повышает точность измерения напряжения сдвига.
• Измерение давления дренажа и порДренажные отверстия внизу и вверху позволяют проводить консолидацию и испытания с отводом воды.
• Система вертикальной загрузки√ Механическая нагрузка, управляемая сервомотором (не требуется пневматическое или гидравлическое давление), быстрый ответ, высокая точность. Вертикальное смещение измеряется линейным кодером (без механического шума).
• Система горизонтальной загрузкиСервомотор для статической или динамической (циклической) загрузки.
• Режимы управленияПассивное активное регулирование высоты: поддерживает постоянный объем (невытянутый) или постоянную нагрузку (вытянутый) во время стрижки.
• Трехнаправленная нагрузка (DSSA-3)В дополнение к вертикальному и горизонтальному X-направлению, можно применять Y-направление (третье направление) нагрузки для моделирования более сложных состояний напряжения.

Применение

• Простое поведение почв при обрезке Симулирует состояния чистого сдвига напряжения в поле (например, горизонтальное скольжение фундаментов, почвы за опорой стен).
• Консолидированная невыдержанная / консолидированная выдержанная прочностьОпределяет параметры прочности сдвига (c, φ) в условиях отвода или неотвода.
• Циклическая динамическая нагрузка- Симулирует землетрясения, волны, нагрузки на транспорт для изучения деформации почвы и ухудшения прочности (динамическое простое сдвижение).
• Испытания ненасыщенной почвы(требует ненасыщенного аксессуара)
• Мягкие почвы и насыщенные пескиОценка потенциала сжижения, циклическое поведение смягчения.
• Стабильность наклона и конструкция фундаментаПредоставляет параметры прочности, более согласованные с фактическими траекториями напряжения.

Преимущества

• Полностью автоматическое сервоуправление√ На вертикальной и горизонтальной осях используется сервомотор с замкнутым контуром управления, высокая точность нагрузки, быстрая реакция.
• 30 слагающих колецПо сравнению с обычным прямым сдвигом, простое сдвиг более реалистично моделирует непрерывную деформацию почвы, избегает концентрации напряжения и позволяет большие смещения сдвига.
• Кольца с низким уровнем трения√ Точные грунтовые поверхности уменьшают трение между кольцами, улучшая точность измерения напряжения сдвига.
• Гибкое переключение с отводкой/без отводкиДренажный клапан и датчик давления пор позволяют моделировать различные условия дренажа поля.
• Способность к динамической нагрузке(DSSA-2/3) ¢ позволяет проводить циклические простые тесты на сдвиг для изучения поведения почвы при динамических нагрузках (например, сжижение, циклическое смягчение).
• Трехнаправленная нагрузка (DSSA-3)Может имитировать сложные пути напряжения (например, вращение основного напряжения).
• Высокоточные измерения смещенияЛинейные кодеры обеспечивают бесшумные, высокоразрешенные данные о перемещении.
• Интегрированное программное обеспечениеОтображает данные, графизирует кривые силового времени и перемещения напряжения и генерирует отчеты.

Что выбрать

Выберите модель в соответствии с требованиями к испытаниям:

Примечание: для специальных размеров образцов (например, диаметром 100 мм) требуется заказ на заказ от производителя.

Поток процесса

Пример:Простой циклический тест на скольжение на насыщенной глине (DSSA-2)

• Подготовка образца
  • Вырезать нетронутую почву или подготовить переформатированный образец с помощью режущего кольца Ø61,8 мм.
  • Насыщение (насыщение вакуума или обратного давления), измерение исходного содержания воды и плотности.

• Установка образца
  • Укажите образцы в шкатулку для скрещивания кольца с пористыми камнями и фильтрующей бумагой сверху и снизу.
  • Установите верхнюю крышку и датчик давления пор.
  • Поместите сдвижную коробку в основную раму и соедините вертикальные и горизонтальные погрузочные стержни.

• Консолидация
  • Применить целевое нормальное напряжение (например, 100 кПа), открыть дренажный клапан и позволить консолидации.
  • Запись вертикальной деформации до стабилизации (завершение консолидации).

• Установка параметров испытания
  • В программном обеспечении выберите тип испытания: циклическая простая стрижка без прокачки (постоянный объем).
  • Установите параметры циклической нагрузки: форма волны (например, синус), частота (например, 1 Гц), соотношение циклических напряжений (CSR), количество циклов.
  • Условия установки остановки: порог напряжения (например, 5% двойной амплитуды напряжения) или предварительно установленное количество циклов.

• Начать циклическую стрижку
  • Закройте дренажный клапан (невыводный).
  • Горизонтальный сервомотор применяет циклическое натяжение (или натяжение).
  • Программное обеспечение записывает в режиме реального времени: нагрузку на сдвиг, напряжение на сдвиг, вертикальное смещение, давление пор, число циклов.
  • Графики в реальном времени: циклы гистереза напряжением на сдвиг, давление пор и количество циклов.

• Состояние остановки
  • Автоматическая остановка при достижении заданного числа циклов или достижении порога напряжения (например, критерия сжиженности).

• Конец и демонтаж
  • Выгрузите вертикальное напряжение, откройте дренажный клапан, чтобы вывести воду.
  • Удалить образец, наблюдать за состоянием неисправности (если таковое имеется), очистить кольца и датчики.

• Обработка данных
  • Программное обеспечение автоматически рассчитывает для каждого цикла: модуль сдвига секанта, соотношение затухания, соотношение давления пор.
  • Графика соотношения циклических напряжений по сравнению с количеством циклов до сжижения (кривая прочности сжижения).
  • Создает отчет о испытаниях (включая кривые и параметры).

Для статической простой стрижки (DSSA‐1):

• Нет циклической нагрузки; скорость стрижки постоянна
• Во время неотводного стрижения контролируйте давление пор до достижения максимальной или остаточной прочности.

Для трехнаправленной загрузки (DSSA-3):

• В дополнение к вертикальному и горизонтальному X-направлению применяется Y-направление нагрузки (например, боковое напряжение).
• Установите пути напряжения/напряжения для всех трех направлений в программном обеспечении.

Резюме:Серия BTU-DSSA полностью автоматических сервоуправляемых устройств для простого стрижения предлагает полные решения от статического простого стрижения до циклической динамической и трехнаправленной нагрузки.Дизайн 30-укладочного кольца, низкофрикционная поверхностная отделка и высокоточный сервоуправление делают его передовым устройством для изучения простого поведения земли при сдвиге.Отбор должен основываться на том, требуются ли циклические динамические испытания или сложные трехнаправленные пути напряжения.Обычное неотводненное простое стрижение насыщенных почв может использовать DSSA‐1; исследования сжижения при землетрясениях требуют DSSA‐2; продвинутое подтверждение конститутивной модели лучше всего обеспечивается DSSA‐3.
