Трехосный аппарат Bishop Stress Path

Характер продукции

Трехосный путь напряжения епископа

1. Описание

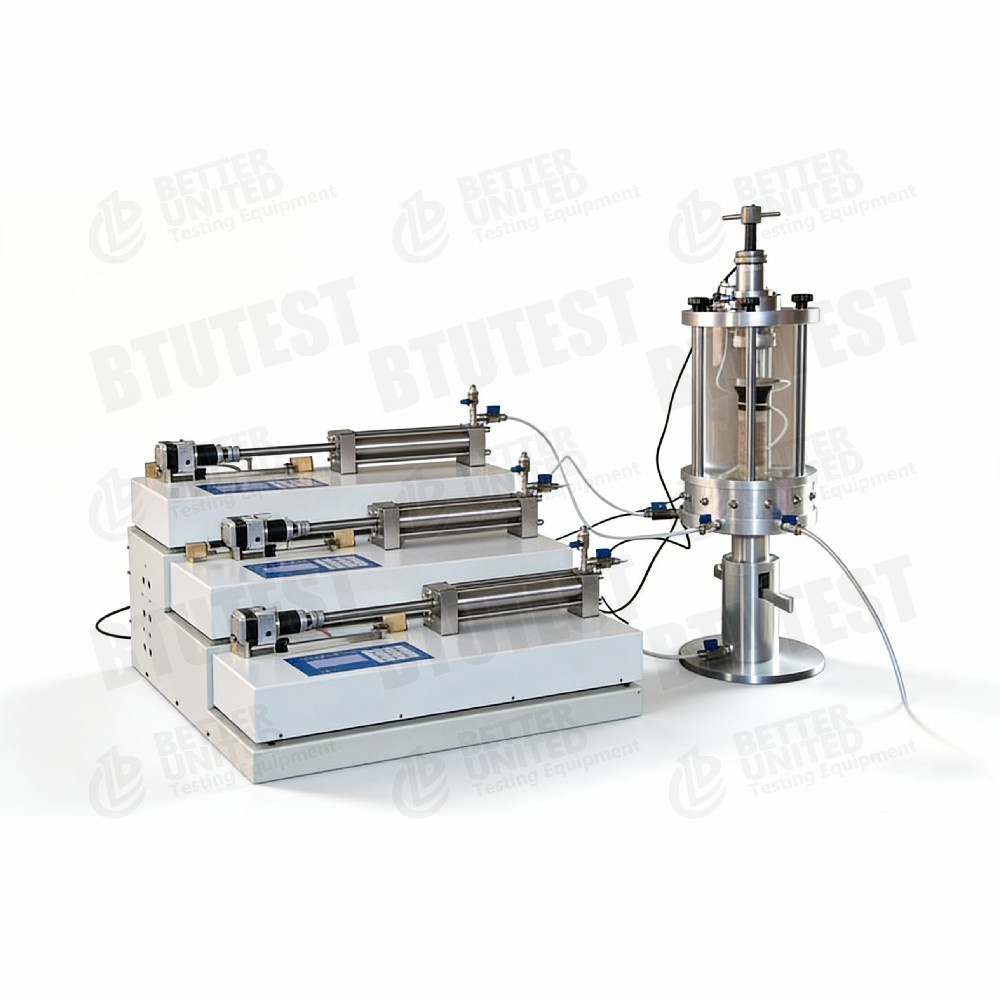

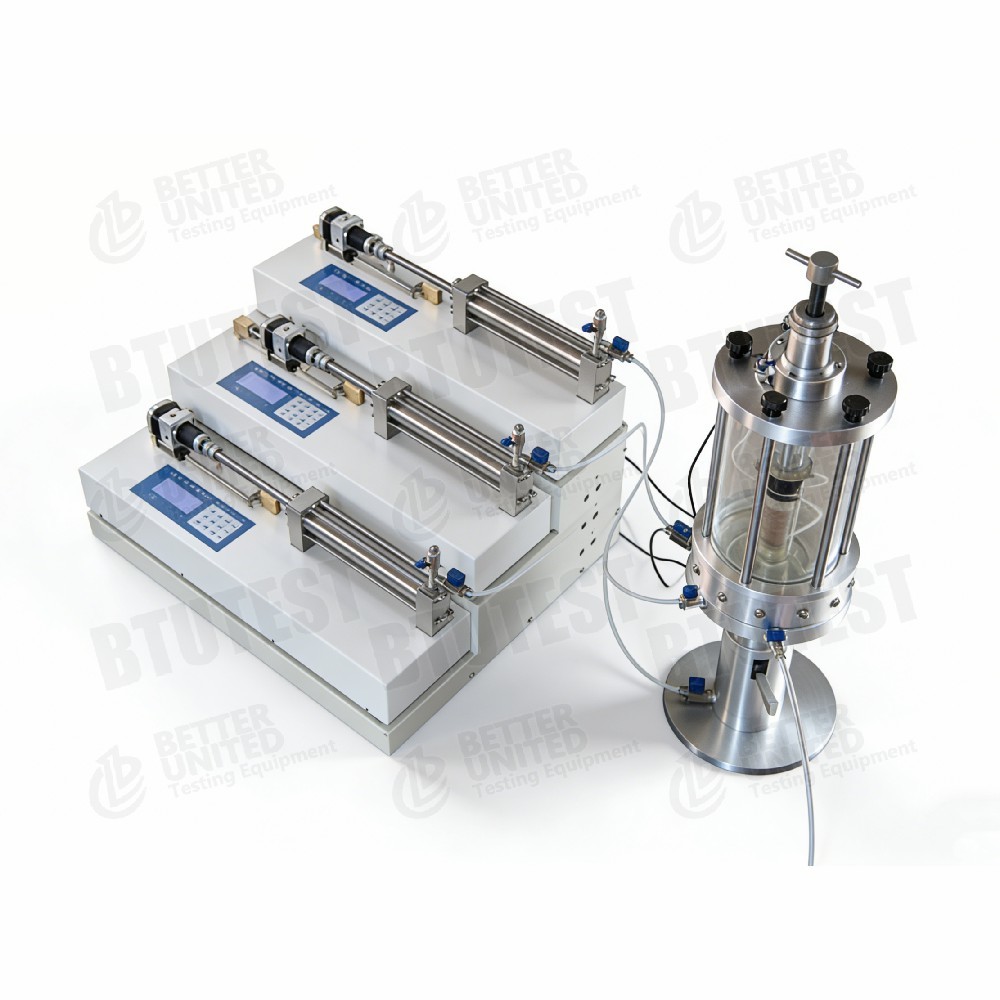

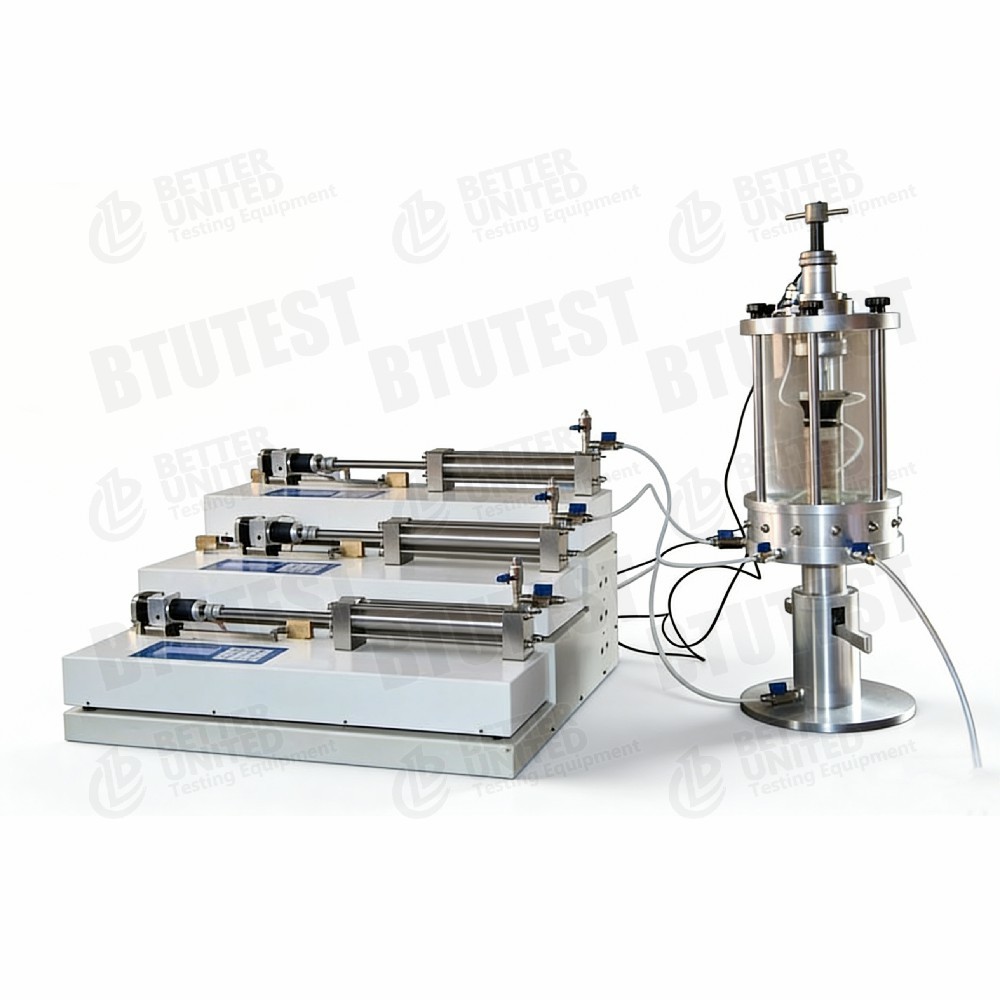

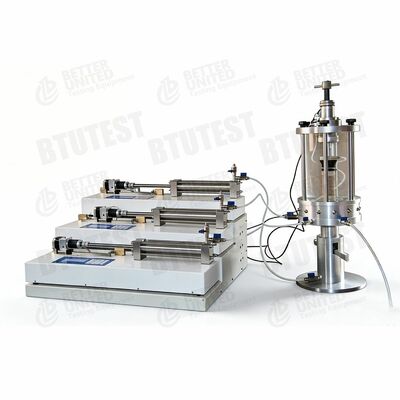

Это оборудование представляет собойТрехосный аппарат Bishop Stress Path (БТЕ-ТТС-5С), разработанный на основе ячейки давления с траекторией напряжения типа Бишопа. Он специально используется для изучения механических свойств насыщенных почв в условиях сложных напряжений. Система оснащена высокоточным погружным тензодатчиком, датчиком смещения LVDT, многоканальным блоком сбора данных и несколькими контроллерами давления/объема, что обеспечивает полностью автоматический контроль от насыщения и консолидации до сдвига траектории напряжения. Программное обеспечение включает в себя расширенные модули, такие как траектории линейного напряжения (pq или st, с 6 формами), низкочастотное циклическое нагружение и консолидация k0.

2. Стандарты испытаний

• АСТМ Д7181(Сводное испытание на трехосное сжатие с дренажем)
• АСТМ Д4767(Сводное недренированное испытание на трехосное сжатие)
• АСТМ Д2850(Неконсолидированное недренированное испытание на трехосное сжатие)
• БС 1377(Британские стандарты тестирования почвы)
• СЛ 237-1999(Китайская спецификация для испытаний почвы)

3.Спецификация (параметр)

4. Деталь (технические детали)

• Ячейка давления Бишопа: Конструкция епископского типа подходит для испытаний на насыщенную почву; максимальное давление в ячейке 2000 кПа, осевая сила 10 кН.
• Погружной тензодатчик: Установлен внутри камеры давления, чтобы избежать трения поршня; точность до ±0,05% полной шкалы; дополнительные диапазоны 5 кН или 10 кН.
• Датчик перемещения LVDT: Британский бренд, точность ±0,15% от полной шкалы, диапазон 50 мм, подходит для обычного измерения деформации образца.
• Три независимых регулятора громкости:
  • Осевое давление: 3 МПа/250 куб.см.
  • Обратное давление: 2 МПа/250 куб.см.
  • Давление в камере: 2 МПа/250 куб.см.

Обеспечивает независимый и точный контроль давления в ячейке, противодавления и осевого давления, а также измерение изменения объема.

• Блок сбора данных: 10 каналов, поддерживающих 2 цифровых сигнала (например, LVDT, тензодатчик) и 8 аналоговых сигналов (например, поровое давление, изменение объема); Разрешение 16 бит.
• Модуль пути напряжений: Обеспечивает 6 типов линейных траекторий напряжения (формы pq или st); Могут быть определены пользовательские пути, подходящие для моделирования сложных историй стресса.
• Низкочастотный циклический модуль: поддерживает низкочастотную циклическую нагрузку в режиме управления нагрузкой для моделирования сейсмической или транспортной нагрузки.
• модуль к0: Включает тесты консолидации и набухания k0.

5. Приложение

• Исследования траектории напряжений на насыщенных грунтах: моделировать изменения напряжений во время земляных работ, засыпки, разгрузки и других практических инженерных сценариев.
• Калибровка параметров конститутивной модели: например, модель Кэма-Клэя, модель Дункана-Чанга.
• Проектирование фундаментов и склонов: прочностные и деформационные характеристики при различных путях напряжения.
• Циклические нагрузочные испытания: реакция почвы под нагрузкой метро или транспорта (низкочастотный циклический модуль)
• k0 консолидационные тесты: определить коэффициент бокового давления грунта в состоянии покоя
• Учебно-исследовательские лаборатории: расширенные испытания механики грунта

6. Преимущества

• Датчик давления епископского типа: оптимизирован для траекторий напряжения насыщенного грунта, что снижает количество ошибок
• Высокоточный погружной тензодатчик: непосредственно измеряет нагрузку на образец, избегая трения поршня
• Три независимых регулятора громкости: независимый контроль давления в ячейке, противодавления и осевого давления; точное измерение изменения объема
• Богатые программные модули: охватывает обычные трехосные и расширенные пути напряжения, низкочастотную циклическую обработку, консолидацию k0.
• Экономичная конфигурация: Осевое усилие 10 кН, давление ячейки 2000 кПа – достаточно для большинства испытаний насыщенных грунтов.
• Модульная модернизация: при необходимости можно добавить дополнительные формы траекторий напряжений или функции циклического нагружения.

7. Что выбрать (руководство по выбору)

8. Ход процесса

• Подготовка образцов→ Подготовьте образец насыщенного грунта диаметром 39,1 мм или 50 мм.
• Установите ячейку давления→ Установите образец, погружной тензодатчик, LVDT; соединить линии клеточного/заднего/осевого давления
• Стадия насыщения→ Насыщение противодавлением и B-проверка для проверки уровня насыщения.
• Этап консолидации (опционально)→ Изотропная консолидация или консолидация k0
• Стадия сдвига или пути напряжения:
  • Обычная резка CD/CU/UU
  • Траектория линейного напряжения (pq или st, 6 форм)
  • Низкочастотная циклическая загрузка (требуется расширенный модуль загрузки)
• Сбор данных→ 10-канальный сбор данных одновременно регистрирует осевую силу, смещение, поровое давление, изменение объема, давление в ячейке, противодавление
• Постобработка→ Программное обеспечение генерирует диаграммы путей напряжений, кривые напряжения-деформации, эффективные пути напряжений, границы отказов и т. д.
• Вывод отчета→ Автоматически генерирует таблицы и кривые, соответствующие стандартам; поддерживает печать и экспорт
