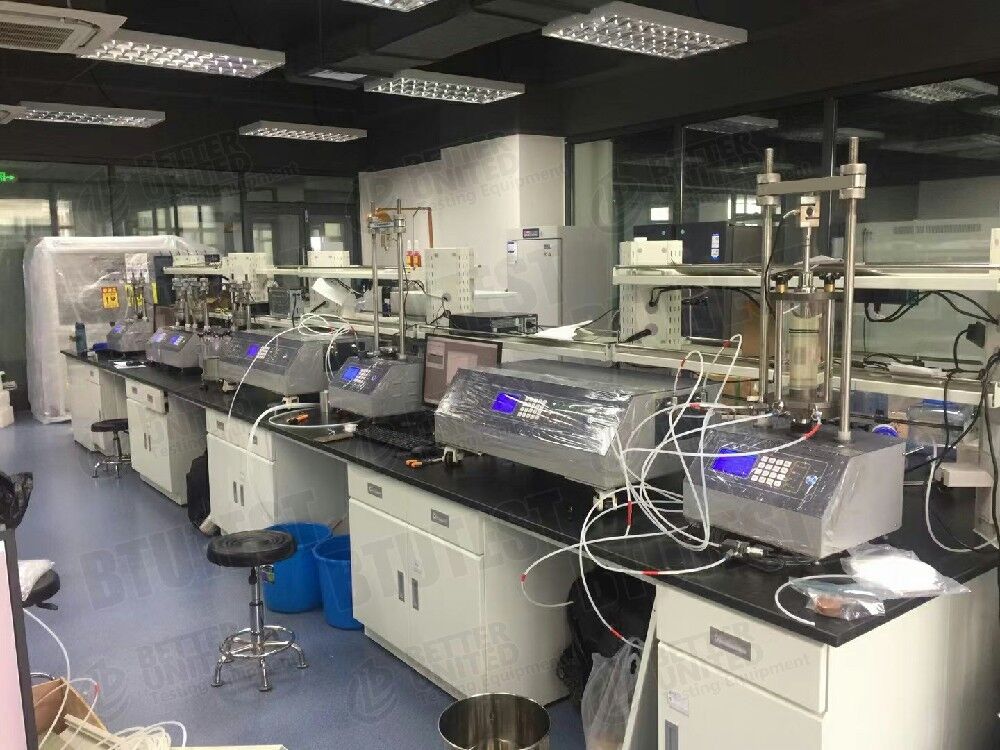

Автоматический трехосный аппарат

Характер продукции

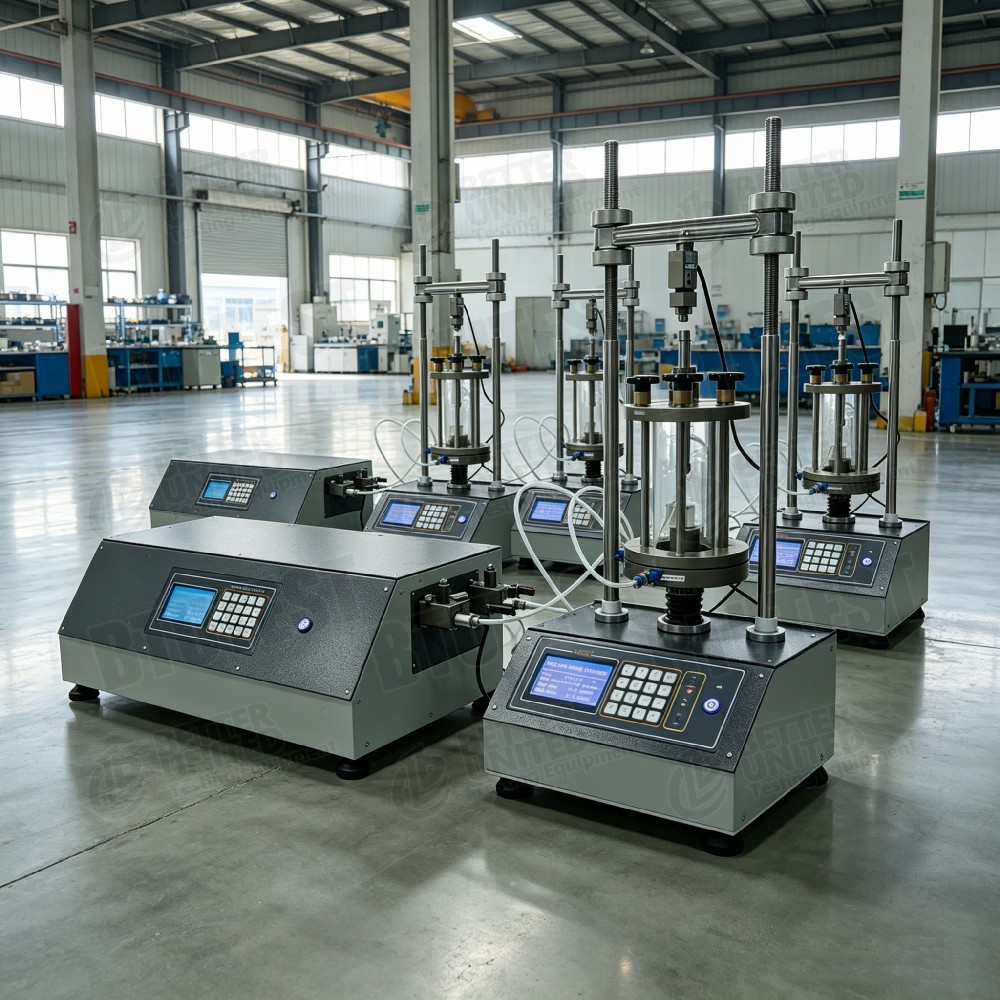

В ед.- Система полноавтоматического трехосного испытания серии TTS

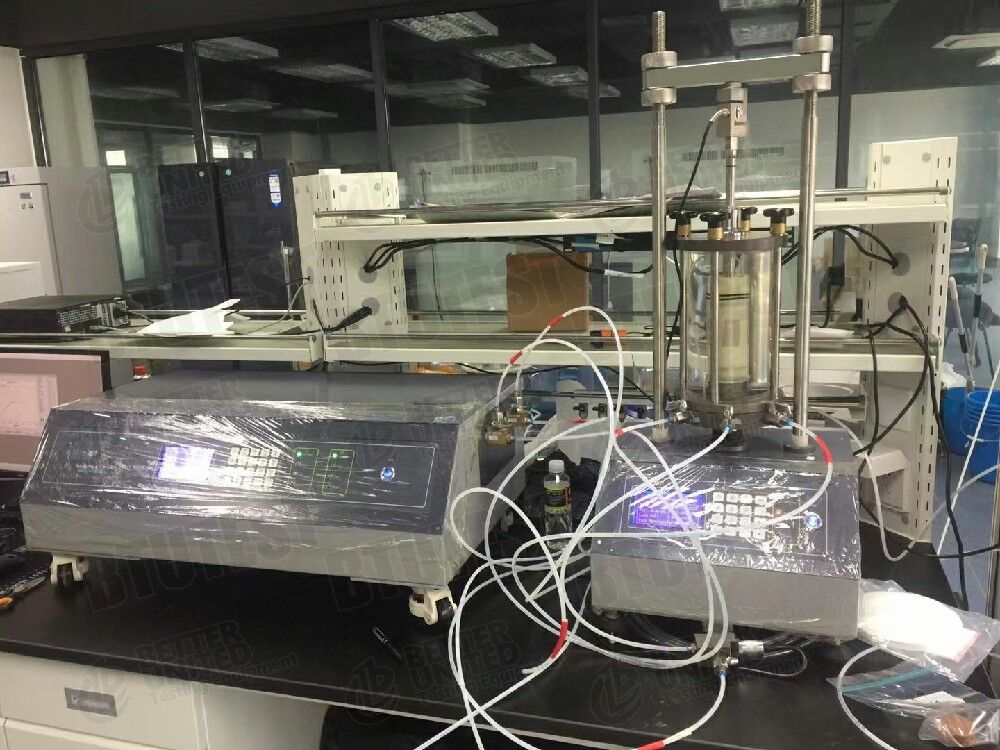

Описание

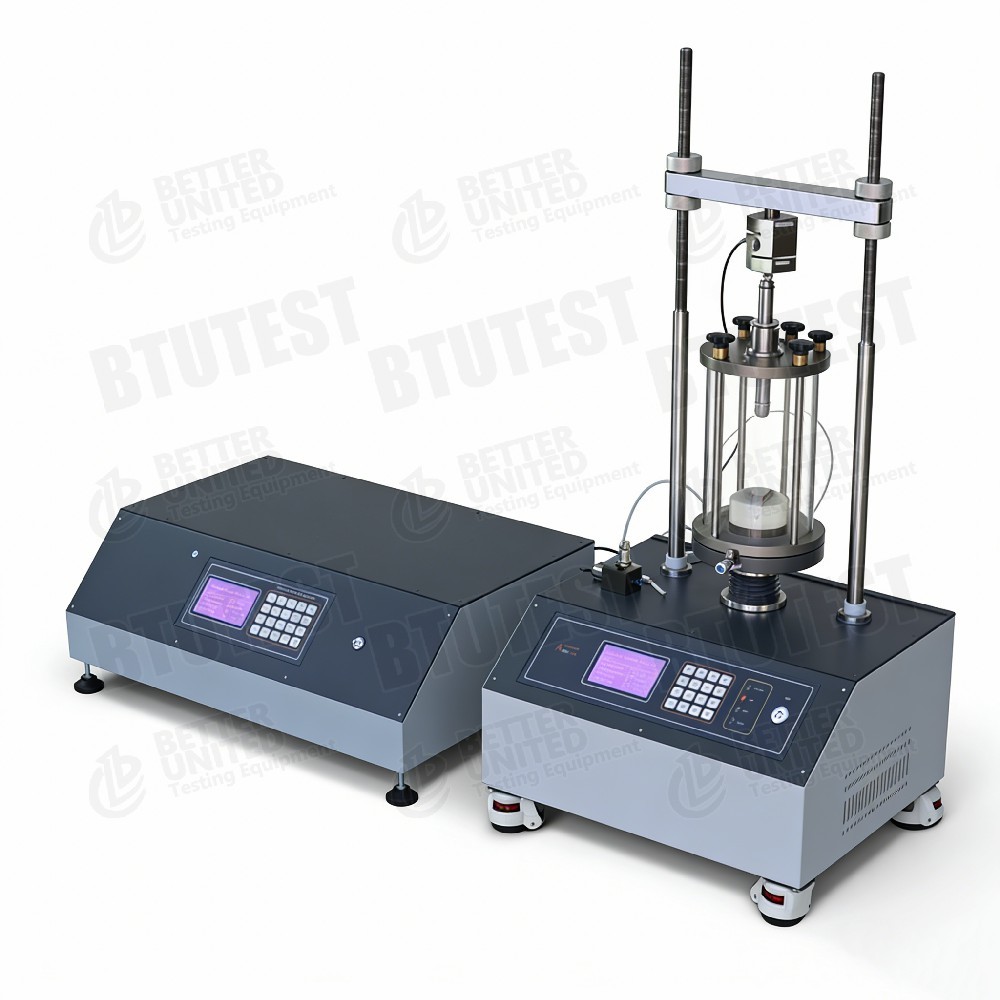

• Главный погрузчик
  • Жесткая конструкция с двумя колоннами, шаговый двигатель с приводом червяков, низкий уровень шума и плавная работа.
  • Встроенная защита верхней/нижней границы и защита от перегрузки (авто-остановка при превышении осевой силы диапазона датчика).
  • Измерение осевого смещения: необязательно в диапазоне 50 мм (точность 0,003 мм) или в диапазоне 100 мм (точность 0,1% FS).
  • Датчики осевой силы: многочисленные диапазоны 0-10/25/30/50/60/100 кН.
  • Режимы управления: опциональный графический дисплей с 16 клавиатурой или 5,7-дюймовый сенсорный экран.
  • USB-порт для подключения к компьютеру; может работать самостоятельно или как часть полностью автоматизированной триаксиальной системы.

• Контроллер объема давления (PVC)
  • Используется для точного контроля ограничивающего давления и обратного давления, а также для измерения изменения объема.
  • Встроенный преобразователь давления и измерение объема (счет шагов шагового двигателя).
  • Может использоваться самостоятельно в качестве источника постоянного давления (заменяет ртутные колонны, сжатый воздух, мертвые весы и т. д.) или в качестве прибора для изменения объема (разрешение 0,001 мл).
  • Интерфейс USB для прямого управления компьютером.
  • Рабочая среда - обезвозвешенная вода.

Стандарты испытаний (международные)

• ASTM D7012(триаксиальная сжатие прочность скалы)
• ASTM D7181(Консолидированное неочищенное триаксиальное испытание для почвы)
• ASTM D4767(Консолидированное триаксиальное испытание для почвы с отводом воды)
• ASTM D2850(неконсолидированное неотводненное триаксиальное испытание для почвы)
• АСТМ D2166(неограниченная сжимательная прочность)
• ASTM D5084(испытание проницаемости, необязательно)
• Методы, предложенные МРСИ(Траексиальное испытание породы)
• ISO 17892‐8/‐9(Геотехнические триаксиальные испытания)

Спецификация

Модели и параметры главных погрузчиков (таблица 1)

Параметры контроллера объема давления (PVC) (таблица 2)

• Точность давления: ±0,1% FS
• Точность объема: 0,1% от измеренного значения
• Независимая от контроллера панель: 240×128 LCD, 16-ключевая мембранная клавиатура, порт USB
• Автоматическая защита от перенапряжения и перенапряжения

Другие спецификации

• Мощность главного погрузчика: 220-240В/50Гц или 110В (необязательно)
• Рабочая среда: 0~40 °C, относительная влажность <85%, без сильных электромагнитных помех
• Максимальное рабочее давление триаксиальной ячейки: 2 МПа (как указано в настоящем руководстве; другие модели могут отличаться)
• Интерфейсы: USB, 4-контактный DIN (внешний элемент нагрузки / датчик давления поров)

Подробности

• Дизайн интегрированного мастер-загрузчикаЗадняя панель обеспечивает питание, USB, внешний разъем нагрузочной ячейки типа S и внешний разъем датчика давления поров (4-прикольный DIN).
• Передняя панельLCD отображает скорость тока, осевое смещение, осевую нагрузку, ограничивающее давление, давление пор; 16-ключевая клавиатура позволяет устанавливать скорость, запуск / остановку, быстрое подъем / спуск, настройку параметров (время, простая калибровка).
• Быстрое позиционирование- позволяет быстро поднимать и опускать загрузочную пластинку для сокращения времени настройки; автоматические переключатели и переключатели ограничения предотвращают перегрузку.
• Контроллер из ПВХ–
  • Независимая встроенная система со своим собственным ЖК и клавиатурой.
  • Может устанавливать целевое давление для ограничения и обратного давления, или контролировать заполнение/опустошение.
  • Контроллеры ограничения и обратного давления независимы; оба имеют порты USB.
  • Задняя панель имеет вход воды (к резервуару воды) и выходные (к ячейкам ограничения / портам обратного давления).
• Триаксиальная клетка–
  • База имеет пять портов: два для нижнего дренажа / давления поров, два для дренажа / ограничения давления, один для верхнего обратного давления.
  • Сверху и снизу закреплены T-булями.
  • Прозрачный цилиндр из органического стекла, максимальное рабочее давление 2 МПа.
• Установка образцаВ руководстве приведена подробная иллюстрированная процедура в 10 шагах (вставка латексной пленки, размещение образца, фильтрующая бумага, пористые камни, крепление верхней и нижней части, расщепление формы,наполнительная ячейка с обезвозвешенной водой, и т.д.).
• Соединения трубДля снятия нажимайте на ошейник внутрь и вытащите трубку.
• Электрические соединения- Включатель с держателем предохранителя.

Применение

• Традиционные триаксиальные испытания механики почвы: UU, CU, CD, консолидация, путь напряжения и т.д.
• Испытания трёхаксиального сжатия породы (с образцами породы).
• Испытания проницаемости (требуется дополнительный модуль проницаемости).
• Испытания на ненасыщенную почву (требуется ненасыщенные приспособления).
• Испытания по ползучести (поддерживается очень медленная скорость 0,00001 мм/мин).
• Исследования и преподавание: университеты, научно-исследовательские институты, центры контроля качества.
• Может использоваться самостоятельно в качестве источника постоянного давления или примера изменения объема.

Преимущества

• Модульная конструкцияМастер-загрузчик и ПВХ-регуляторы независимы друг от друга; могут быть объединены в различные системы вместимости или использоваться отдельно.
• Высокоточные измерения объемаРазрешение 0,001 мл, точность 0,1%, превосходит обычные трубки для изменения объема.
• Широкий диапазон скорости загрузки0,00001 ~ 20 мм/мин (в зависимости от модели), от скольжения до быстрой стрижки.
• Большая емкость образцовДо Ø300×600 мм, подходит для грубозернистых почв, наполнителей камней, каркасов большого диаметра.
• Защита от перегрузкиОтопление автоматическое, когда осевая сила превышает диапазон датчика; защита от перенапряжения/перегрузки на ПВХ.
• Два режима управленияМастер-загрузчик с опциональным ЖК-дисплеем + клавиатурой или сенсорным экраном; ПВХ имеет собственную независимую панель управления.
• Соединение USB.Простой подключение к компьютеру для полностью автоматизированного управления.
• Использует очищенную от воздуха водуИзбегает опасных сред, таких как ртуть.
• Защита от коррозииВнешние части печи окрашены эмалью или хромированы.

Что выбрать

Выберите модель главного погрузчика в соответствии с требованиями (см. таблицу 1):

Контроллер объема давления:Стандартная модель - BTU-PVC-1 (2 MPa / 60 cc). Для более высокого давления (например, 3 MPa) или большего объема (например, 3000 мл) требуется заказ по заказу (см. предыдущий документ BTU-TTS-20).

• Только базовые триаксиальныеМастер-погрузчик + один ПВХ (ограничитель); обратное давление может быть ручным или дополнительным ПВХ.
• CU/CD с насыщениемРекомендуется использовать двойной ПВХ (ограничение + обратное давление) с измерением изменения объема.
• Ненасыщенная почваТребуется дополнительный регулятор давления воздуха и керамический диск.
• Испытания по ползучестиУбедитесь, что диапазон скорости мастер-погрузчика включает очень низкие скорости.
• Контроль температурыТребуется дополнительный модуль управления температурой (не описан в настоящем руководстве, но доступен в серии).

Поток процесса

Основываясь на разделе 5 "Установка образца" в руководстве по эксплуатации и типичной триаксиальной процедуре испытания:

• Подготовка
  • Подготовить образец (насыщенный или ненасыщенный), измерить размеры.
  • Приготовьте очищенную воду, резервуар для воды, латексную мембрану, фильтрующую бумагу, пористые камни.

• Установка образца (10 шагов, см. рис. 14)
  Вставьте латексную мембрану в трубку формы, поверните концы наружу, используйте всасывающую лампочку, чтобы мембрана прилипала к стенке трубки.
  b. Поместить образец в трубку формы.
  в. Поместить трубку формы (с образцом) на триаксиальную клетку, с помощью фильтрующей бумаги и пористого камня между основанием и образцом.
  d. Поверните латексную мембрану и удалите трубку формы.
  e. Закрепите латексную мембрану за основанием резиновыми лентами.
  f. Для защиты устанавливается расщепленная форма вокруг образца.
  g. На поверхность образца поместите фильтрующую бумагу, пористый камень и крышку образца и закрепите резиновыми лентами.
  h. Удалите расщепленную форму.
  i. Устанавливают прозрачную крышку ячейки, затягивают гайки, наполняют ячейку очищенной воздухом водой (открывается вентиляция при заполнении).
  j. Закройте вентиляцию и проверьте на наличие утечек.

• Соединительные трубы и кабели
  • Подключите выходной выпуск из ПВХ к выходному давлению ячейки.
  • Подключите выход ПВХ с обратным давлением к шлюзу обратного давления ячейки.
  • Подключите датчик давления поров к порту давления поров ячейки.
  • Подключите Master Loader и PVC к компьютеру через USB.

• Настройка и тестирование программного обеспечения(см. руководство по программному обеспечению)
  • Запустить программное обеспечение для трехаксиального испытания, выбрать модуль испытания (насыщение, консолидация, стрижка и т.д.).
  • Установка параметров (ограничивающее давление, обратное давление, скорость сдвига, условия остановки).
  • Автоматическое выполнение: насыщение обратного давления → проверка значения B → консолидация → стрижка (управление напряжением или напряжением).

• Конец испытания
  • Программное обеспечение автоматически останавливает и сохраняет данные.
  • Ручная разгрузка и обратное давление.
  • Откройте клапан для дренажа, выпустите воду.
  • Разобрать образец, очистить ячейку и трубку.

• Обработка данных
  • Программное обеспечение может составить графику кривых напряжения-расширения, кривых давления поров, кривых изменения объема.
  • Для испытаний с несколькими ограничивающими давлениями автоматически рисуют круги Мора и вычисляют c, φ, затем генерируют отчет.

• Услуги по обслуживанию
  • При длительном неиспользовании, вывести воду из ПВХ.
  • Избегайте воздействия на ЖК-экраны и фитинги быстрого подключения.
  • Не превышать максимальное рабочее давление элементов (2 МПа для модели, описанной в настоящем руководстве).
