Тройной реологический аппарат прямого сдвига

Характер продукции

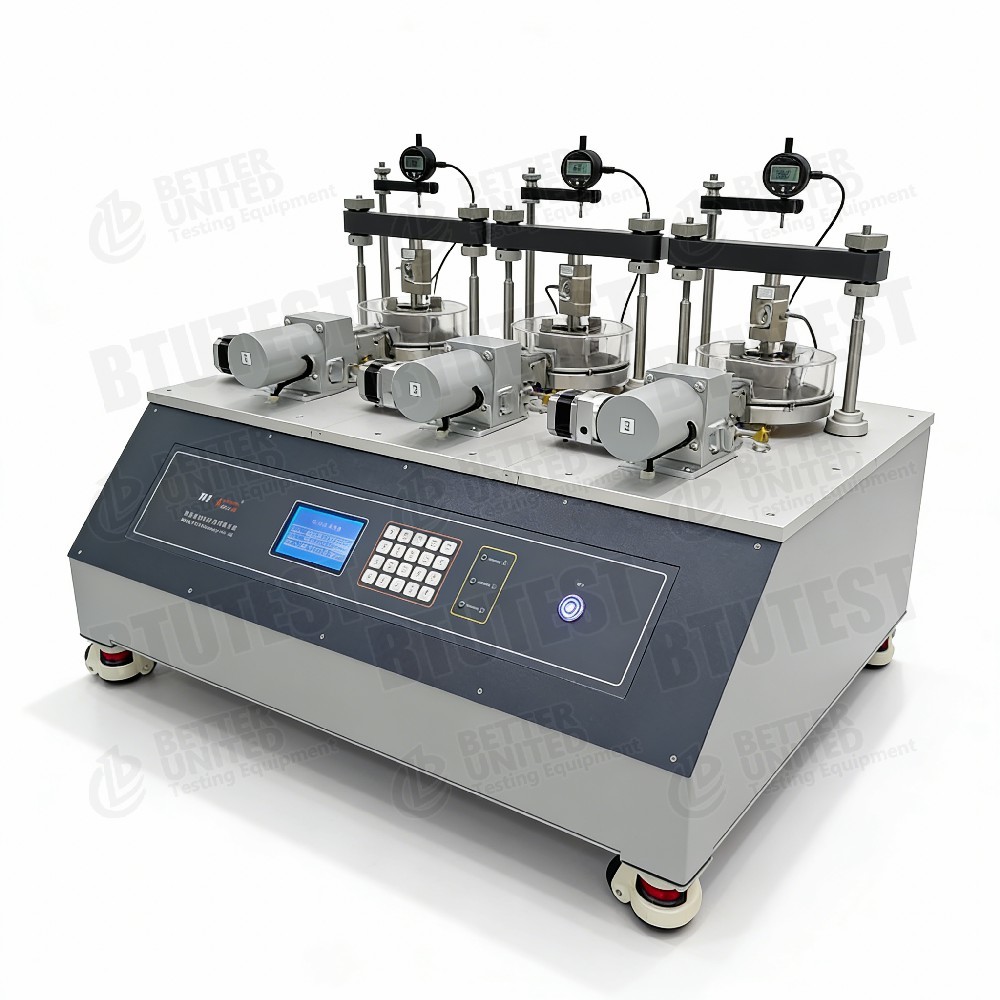

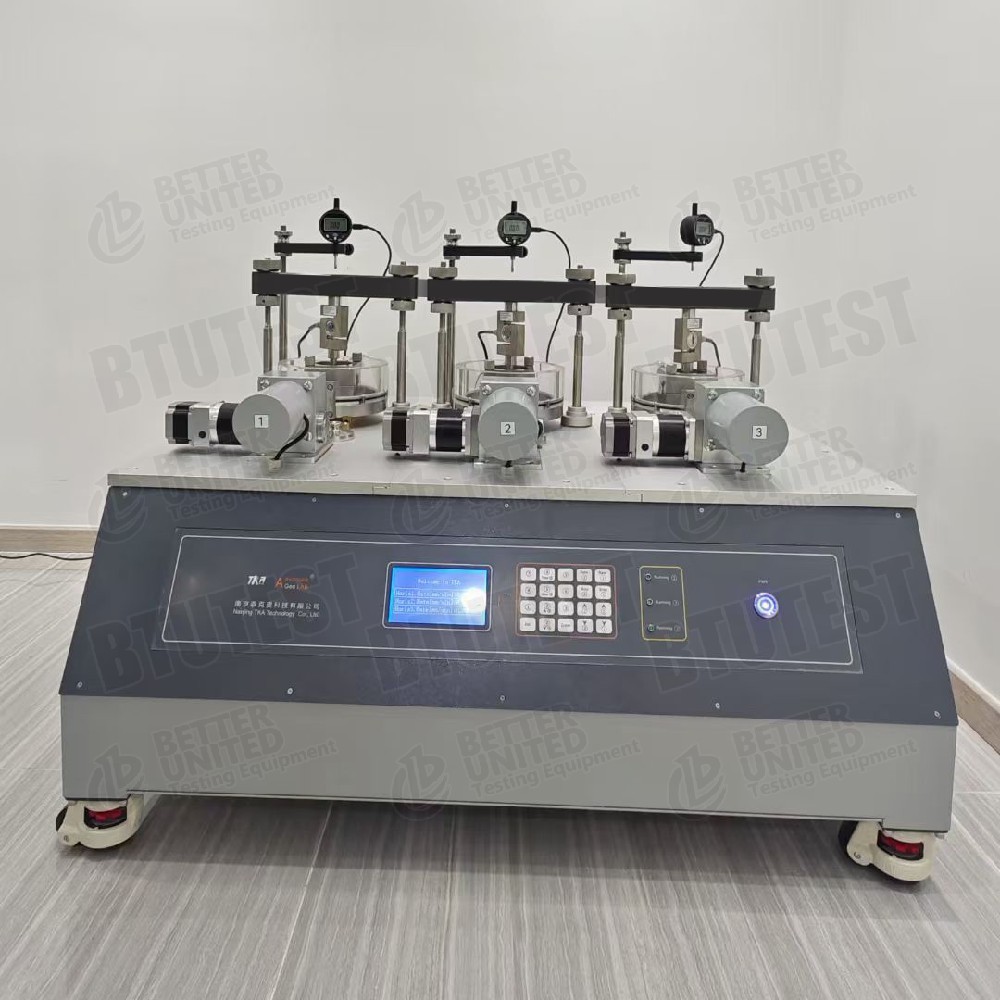

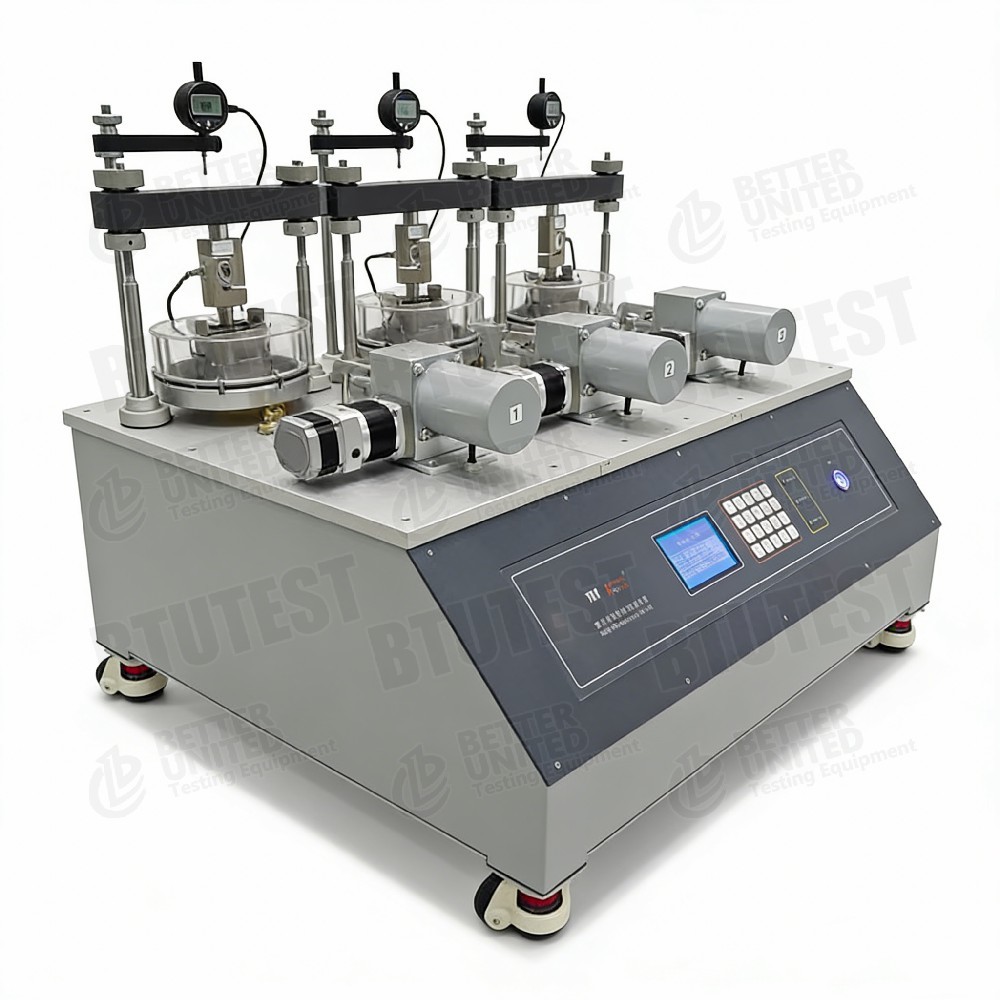

Тройной реологический аппарат прямого сдвигаБТЕ-Серия TRA (TRA-1/TRA-2/TRA-3)

Описание

Эта серия состоит изтройные реологические аппараты прямого сдвига, моделиБТЕ-ТРА-1,БТЕ-ТРА-2,БТЕ-ТРА-3, предназначенный для одновременного испытания трех образцов на прямой сдвиг и особенно пригодный для реологических исследований (ползучести). Три модели различаются главным образом уровнем автоматизации и методом сбора данных:

• БТЕ-ТРА-1: Базовая модель, ЖК-дисплей, без сбора данных.
• БТЕ-ТРА-2: Модель сбора данных, оснащенная системой регистрации данных.
• БТЕ-ТРА-3: Полностью автоматическая модель, сервоуправление с замкнутым контуром.

Общие особенности:

• Тройной блок (испытывает три образца одновременно)
• Размер образца: Φ61,8 × H20 мм (стандартное режущее кольцо)
• Скорость сдвига: 0,00001‑6 мм/мин, бесступенчатая регулировка.
• Максимальное нормальное напряжение: 0,4 МПа (одинаково для всех трех моделей)
• Максимальное напряжение сдвига: 0,4 МПа для ТРА-1; 0,8 МПа для ТРА-2/3
• Модули испытаний: прямой сдвиг, циклический сдвиг, прямой реологический сдвиг (TRA-2/3 также включает стандартную консолидацию)
• Более поздние варианты обновления: модуль контроля температуры (0~+90 ℃) и высокого давления (1,6 МПа).

Стандарты испытаний (международные)

• АСТМ Д3080(Испытание на прямой сдвиг)
• АСТМ Д7608(Остаточная прочность – возвратно-поступательный сдвиг)
• АСТМ Д5321(Сдвиг интерфейса – аналогичный принцип)
• ИСО 17892-10(Испытание на прямой сдвиг)
• БС 1377‑7(Испытание на прямой сдвиг)
• АСТМ Д6519(Испытания на ползучесть/реологические испытания – могут относиться к стандартам испытаний на реологию грунта)

Оборудование соответствует требованиям этих стандартов по скорости сдвига, контролю нормальных напряжений и измерению смещения.

Спецификация

Деталь

• Трехблочная конструкция– Три образца можно резать одновременно (разные нормальные напряжения или одинаковые условия), что значительно повышает эффективность.
• Низкий диапазон нормальных напряжений– Максимум 0,4 МПа, подходит для мягких почв, торфа, почв с высоким содержанием воды и других условий с низкой нагрузкой.
• Разница напряжений сдвига– максимальное напряжение сдвига ТРА-1 0,4 МПа; ТРА-2/3 0,8 МПа – последний позволяет испытывать материалы повышенной прочности.
• Методы загрузки–
  • ТРА-1/2: рычажная загрузка (грузы) – простая, надежная, но требует ручного изменения веса.
  • TRA-3: Сервоприводная нагрузка с замкнутым контуром – автоматическое управление нормальным напряжением, способное работать со сложными траекториями напряжения.
• Конфигурация датчика–
  • TRA-1: 3 тензодатчика (одна сила горизонтального сдвига на единицу? нормальная сила, рассчитанная на основе веса рычага, без датчика) + 3 датчика перемещения.
  • ТРА-2/3: 6 датчиков веса (нормальный + горизонтальный на единицу), 3 датчика перемещения (один горизонтальный на единицу).
• Метод получения–
  • TRA-1: только ЖК-дисплей, запись вручную.
  • TRA-2: внешний регистратор данных, автоматическая запись.
  • TRA-3: сервопривод с обратной связью, автоматическое управление + сбор данных.
• Тестовые модули– Все модели поддерживают прямой сдвиг, циклический сдвиг и прямой реологический сдвиг. ТРА-2/3 дополнительно включает в себя стандартное уплотнение (ступенчатую загрузку).
• Реологический прямой сдвиг– Долговременные испытания на ползучесть, измеряющие сдвиговое смещение с течением времени.
• Варианты обновления–
  • Контроль температуры (0~+90℃): для исследования муфт с ползучестью при температуре.
  • Высокое давление (1,6 МПа): повышает максимальное нормальное напряжение с 0,4 МПа до 1,6 МПа, подходит для более жестких грунтов.

Приложение

• Реологические исследования– Определить временную деформацию (ползучесть) мягких грунтов, торфа, высокоорганических грунтов и т. д.
• Циклический сдвиг– Моделирование снижения прочности при землетрясении, волнах или транспортных нагрузках.
• Инженерия мягких грунтов– Осадка земляного полотна, долгосрочный анализ устойчивости откосов.
• Тройное высокоэффективное тестирование– Одновременные испытания на прямой сдвиг или ползучесть при трех различных нормальных напряжениях для быстрого определения параметров прочности.
• Обучающие демонстрации– Визуализируйте явления разрушения при сдвиге и ползучести.
• Температурные эффекты– С помощью дополнительного модуля контроля температуры изучите влияние температуры на реологию почвы.

Преимущества

• Трехблочная конструкция– Получите три набора данных за одно испытание, что в три раза превышает эффективность одноблочного устройства.
• Чрезвычайно низкая скорость сдвига– 0,00001 мм/мин, подходит для длительных испытаний на ползучесть.
• Модульный путь обновления– Обновление с базового (TRA-1) до сбора данных (TRA-2) или полностью автоматического (TRA-3).
• Несколько режимов тестирования– Прямой сдвиг, циклический сдвиг, прямой реологический сдвиг, консолидация и т. д.
• Более позднее расширение– Дополнительный контроль температуры и модернизация высокого давления расширяют возможности.
• Рычажная загрузка (ТРА-1/2)– Простой, надежный, не требует питания, низкая стоимость.
• Сервопривод с замкнутым контуром (TRA-3)– Высокоточное автоматическое управление, подходящее для сложных траекторий напряжения.
• Измерение смещения с высоким разрешением– Подходит для контроля небольших деформаций ползучести.

Что выбрать

Выберите модель в зависимости от требований к тестированию и бюджета:

Примечание. Сервосистема с замкнутым контуром TRA-3 автоматически контролирует нормальное напряжение, что очень полезно для поддержания постоянного напряжения во время испытаний на ползучесть. Для долгосрочных реологических исследований настоятельно рекомендуется использовать TRA-3.

Ход процесса

Пример:Испытание на сдвиг на ползучесть на мягком грунте (постоянное нормальное напряжение) с использованием полностью автоматического тройного реологического аппарата прямого сдвига (БТЕ-ТРА-3)

• Подготовка образцов
  • Вырежьте три ненарушенных или восстановленных образца мягкой почвы, используя режущее кольцо Φ61,8×20 мм.
  • Измерьте начальное содержание и плотность воды; насытить, если необходимо.

• Установка образца
  • Поместите три образца в нижние ящики трех блоков, установите верхние ящики, пористые камни и загрузочные пластины.
  • Расположите блок коробки тройного сдвига в загрузочную раму прямого сдвига.
  • Подсоедините нормальные и горизонтальные нагрузочные стержни для каждой срезной коробки; установить датчики перемещения (по одному на единицу горизонтального и дополнительные датчики вертикального перемещения).

• Примените обычный стресс
  • В программном обеспечении установите независимые целевые нормальные напряжения для каждой коробки сдвига (например, 50, 100, 200 кПа).
  • Сервосистема автоматически применяет и поддерживает постоянное нормальное напряжение.
  • Записывайте нормальное смещение (консолидацию) до тех пор, пока оно не станет стабильным (можно установить критерий устойчивости).

• Установите параметры сдвига
  • Выберите модуль «Реологическое испытание на прямой сдвиг».
  • Установите уровень напряжения сдвига (например, 70% от пиковой прочности) или установите скорость сдвига (например, 0,0001 мм/мин для ползучести).
  • Установите продолжительность испытания (например, 72 часа) или предел смещения.
  • Выберите режим управления: контроль напряжения (постоянное напряжение сдвига) для ползучести.

• Начать стрижку
  • Запустите горизонтальную сервосистему, чтобы применить заданное напряжение сдвига (или скорость).
  • Программное обеспечение записывает силу горизонтального сдвига, горизонтальное смещение, нормальное смещение и время для каждой срезной коробки в режиме реального времени.
  • Постройте кривые ползучести (сдвиговое смещение в зависимости от времени).

• Условие остановки
  • Автоматически останавливается при достижении заданного времени или предела смещения.

• Разборка и чистка
  • Разгрузите нормальную силу, втяните горизонтальные поршни, извлеките образцы.
  • Запишите режим отказа, очистите срезные коробки.

• Обработка данных
  • Программное обеспечение строит кривые ползучести, рассчитывает скорость ползучести, долговременную прочность и т. д.
  • Для испытаний на циклический сдвиг рассчитайте деградацию модуля, коэффициент демпфирования и т. д.
  • Создать отчет об испытаниях.

Для ТРА-1 или ТРА-2:

• TRA-1 требует ручного считывания значений; не может автоматически строить кривые.
• TRA-2 может автоматически собирать данные, но нормальное напряжение необходимо прикладывать вручную с помощью гирь; Напряжение/скорость сдвига задается с помощью контроллера.

Краткое содержание:Аппарат тройного реологического прямого сдвига серии BTU-TRA предлагает три конфигурации: от ручной загрузки рычагом до полностью автоматического сервопривода с замкнутым контуром. Он подходит для испытаний на прямой сдвиг, циклический сдвиг и реологические испытания (ползучесть) на мягких грунтах, торфе и подобных материалах. Тройная конструкция значительно повышает эффективность. Выбор должен основываться на потребностях в сборе данных, уровне автоматизации и бюджете. Более поздние обновления включают контроль температуры (0–90 ℃) и высокого давления (1,6 МПа) для расширения диапазона применения.
