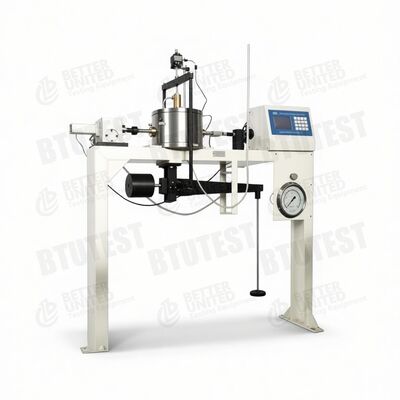

Ненасыщенный аппарат прямого сдвига рычажного типа

Характер продукции

Ненасыщенные непосредственные режущие устройства типа рычага

МодельВ ед.- ДДС-1У.

Описание

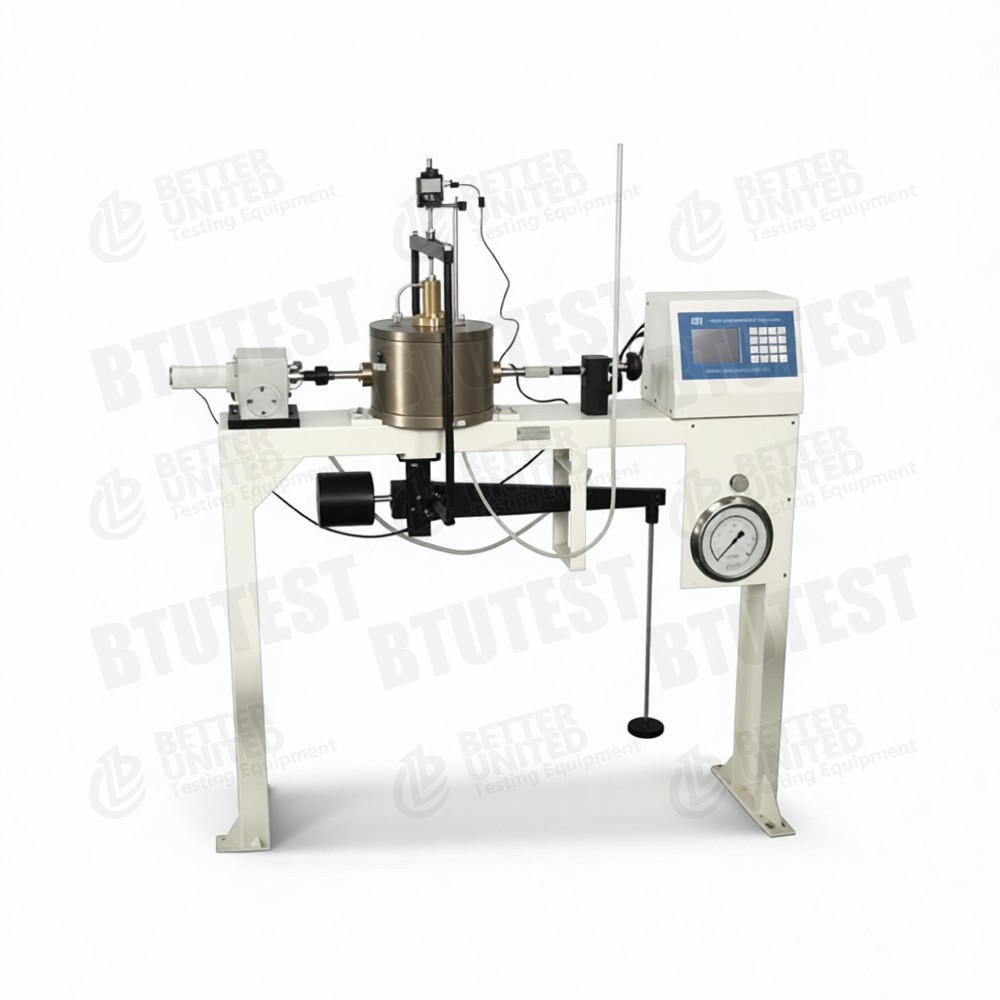

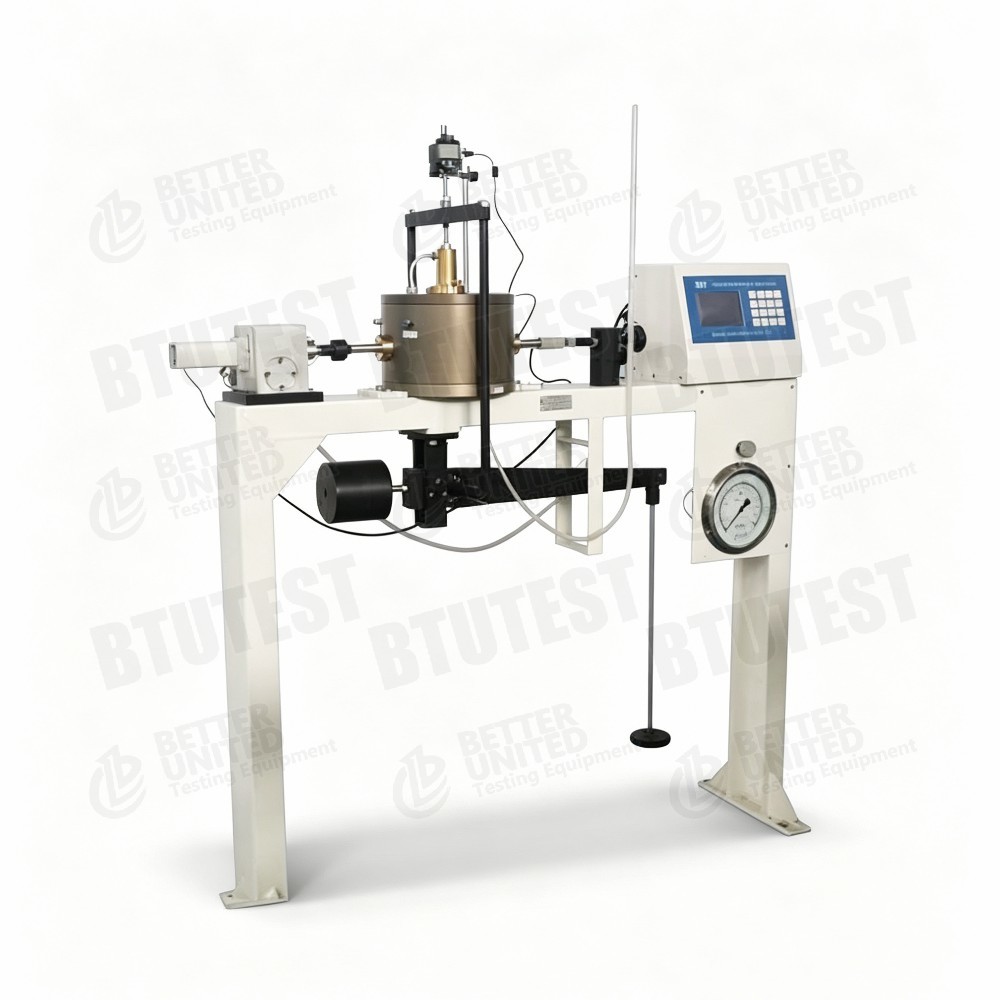

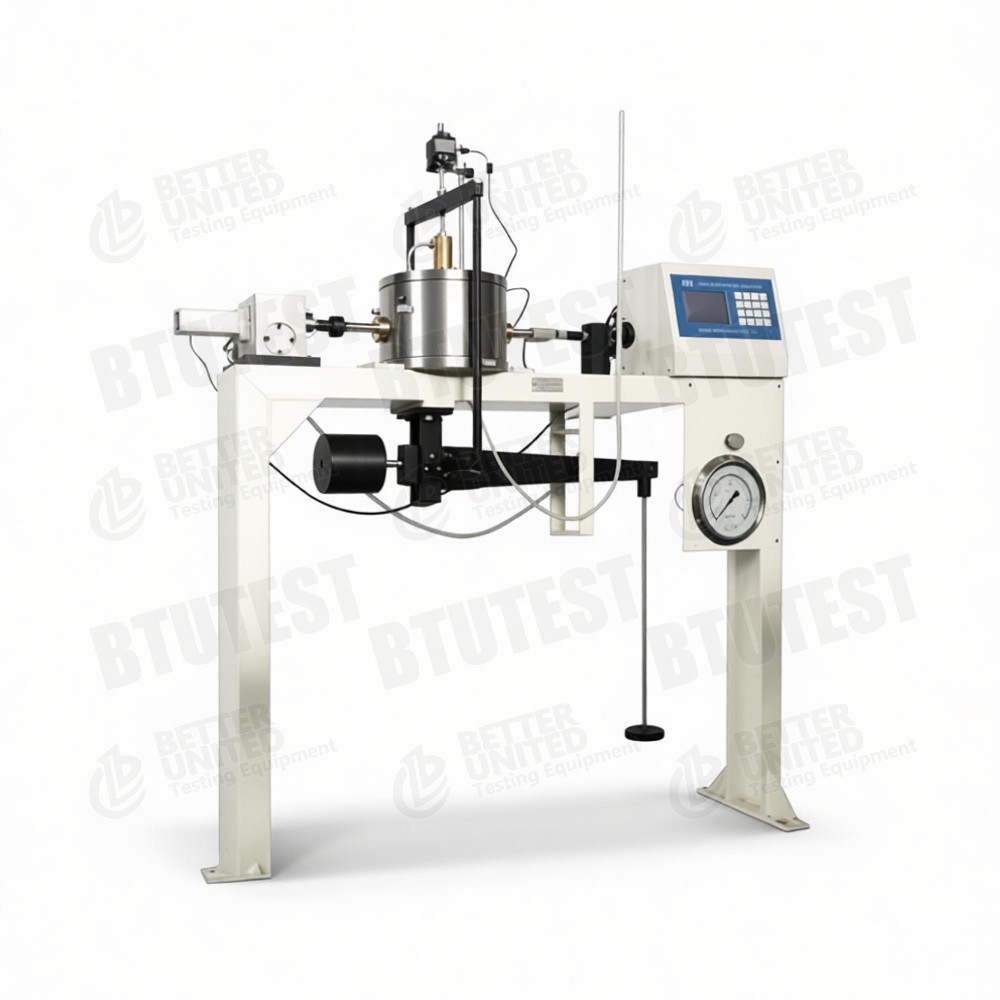

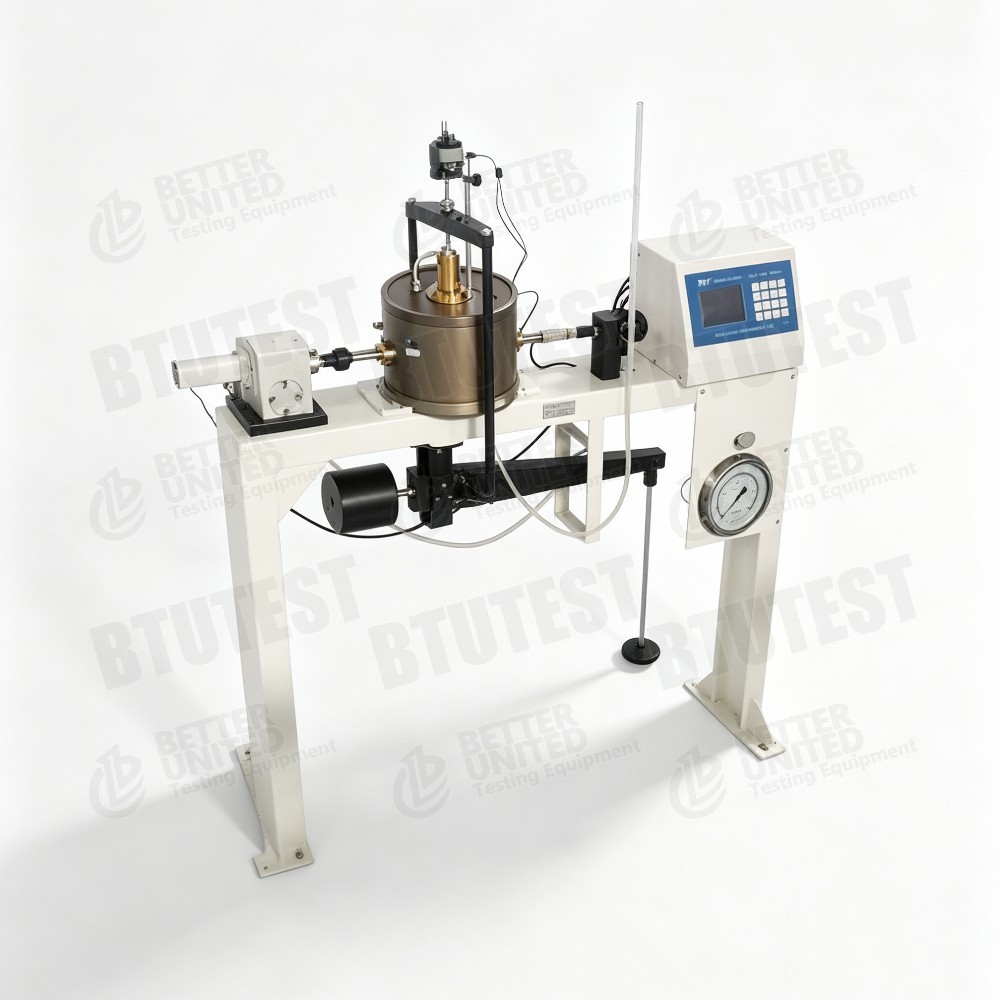

Это устройствоНенасыщенные прямые скребные аппараты типа рычагов, модельВ ед.- ДДС-1У., специально разработанный для испытания прочности сдвига на ненасыщенных почвах. Он использует специализированную ненасыщенную камеру давления и сдвиговую коробку, применяет нормальное напряжение с помощью рычага нагрузки,и управляет матричным всасыванием с помощью керамического диска и системы контроля давления воздуха порыОсновные особенности:

• Специализированная камера давления: применяется чистое нормальное напряжение, не подверженное давлению поров воздуха; поверхность обработана для коррозионной стойкости и высокой прочности.
• Специализированная сдвижная коробка: Ø61,8 mm × H20 mm, оснащенная керамическим держателем диска для легкой замены керамического диска (5 Bar, импортированного из США) и удобной очистки воздуха путем насыщения вакуумом.
• Скорость стрижки: 0,00001×6 мм/мин, бесступенчатая регулировка, ЖК-дисплей.
• Максимальная горизонтальная сила сдвига: 5 кН (необязательно 10 кН).
• Нормальное давление: поэтапная загрузка рычага (веса необязательны, максимум 1600 кПа).
• Нормальное смещение: диапазон 12,7 мм, разрешение 0,01 мм.
• Измерение изменения объема: диапазон 0~200 мл, разрешение 0,01 мл.
• Давление воздуха в порах: 0,6 МПа с давлением 0,25 градуса.
• Система сбора данных включена.

Стандарты испытаний (международные)

• ASTM D3080(Опрос прямого сдвига)
• ASTM D5298(измерение всасывания)
• ASTM D6836(Методы испытаний ненасыщенной почвы, включая метод оси-трансляции)
• ISO 17892‐10(Опрос прямого сдвига)
• BS 1377-7(Опрос прямого сдвига)
• Остатковая прочность ненасыщенных почв может относиться кASTM D7608и тому подобное.

Устройство контролирует чистое нормальное напряжение путем регулирования давления воздуха в порах и общего нормального напряжения, отвечая основным требованиям техники оси перевода.

Спецификация

Подробности

• Ненасыщенные элементы давленияСпециально спроектировано таким образом, чтобы обычный грузовой поршень запечатывался против ячейки; приложенное нормальное напряжение не противодействует давлению поров воздуха.позволяет самостоятельно контролировать нормальное напряжение (σ_net = σ ?? u_a).
• Коробка для стрижки и керамический диск подходит для большинства ненасыщенных почвенных испытанийКерамический диск можно удалить и насытить вакуумом, чтобы обеспечить эффективное переключение оси.
• Система загрузки рычагаОбычно применяется при использовании веса и рычага (соотношение рычага не указано, но обычно 12:1 или 10:1).способный имитировать относительно глубокие слои почвы.
• Широкий диапазон скоростей стрижки¥ 0,00001 ¥ 6 мм/мин охватывает от медленного сдвига (0,02 ¥ 0,05 мм/мин) до быстрого сдвига (0,8 ¥ 1,2 мм/мин), а также может использоваться для испытаний ползания.
• Горизонтальная сила сдвигаСтандартные 5 кН (соответствующие максимальному напряжению сдвига около 1,67 МПа, в зависимости от площади образца).
• Измерение смещения и объемаНормальное смещение измеряется при помощи циферблата (разрешение 0,01 мм). Изменение объема измеряется буретой или датчиком (0 ‰ 200 мл, разрешение 0,01 мл) для записи изменений объема отводимой/всасываемой воды.
• Контроль давления воздуха через порыПрименяется с помощью внешнего источника воздуха и датчика давления (00,6 МПа, степень точности 0,25), подключенного к пор-воздушному шлюзу в верхней части сдвижной коробки или ячейки давления.
• Система сбора данных- может подключать датчики (нагрузки, перемещения, объема, давления) для автоматического записи данных.

Применение

• Анализ стабильности ненасыщенного склонаОпределить параметры прочности сдвига (c′, φ′, φb) при различных нормальных нагрузках и всасывании.
• Экспансионные и складывающиеся почвы- изучить влияние изменения содержания воды (изменение всасывания) на прочность.
• Покрытия полигоновОценка механического поведения ненасыщенной почвы.
• Подклассы и основыОпределять параметры прочности для почв, расположенных выше капилляровой зоны.
• Преподавание и исследования∆ Механика ненасыщенных почв в университетских лабораториях.

Преимущества

• Специализированный ненасыщенный дизайн∆ Клетка давления и сдвижная коробка оптимизированы для оси перевода, обеспечивая независимый контроль нормального напряжения.
• Удобная замена керамического дискаКонструкция держателя позволяет легко обмениваться дисками с различными значениями входа воздуха; может быть насыщен вакуумом для надежного управления всасыванием.
• Загрузка рычага√ Не требует сложной сервосистемы; низкая стоимость, простое обслуживание и может применять высокое нормальное напряжение (1600 кПа).
• Широкий диапазон скоростей стрижкиУдовлетворяет различным испытательным стандартам (медленное стрижение, быстрое стрижение).
• Факультативная высокая сила сдвига️ До 10 кН для высокопрочных или грубозернистых почв.
• Измерение объема с высокой разрешением- Разрешение 0,01 мл, подходящее для мониторинга изменений объема дренажа/абсорбции в ненасыщенных почвах.
• Система сбора данныхУменьшает усилия по ручной записи и улучшает надежность данных.

Что выбрать

Прибор или его принадлежности должны быть выбраны на основе требований к испытаниям:

• Потребность в ненасыщенном тестированииДля только насыщенных почв обычный аппарат прямой стрижки дешевле, а если требуется управление всасыванием, эта модель необходима.
• Обычное требование к напряжениюЕсли требуется более высокое нормальное напряжение (например, для глубоких почв), следует рассмотреть другие модели (например, DDS-4UF с 3,2 МПа).
• Требование к силе сдвигаДля песка, грубых почв или высокопрочных почв рекомендуется вариант 10 кН.
• Значение проникновения воздуха на керамический дискДля более высокого уровня всасывания (например, > 1000 кПа) используется керамический диск с более высоким уровнем всасывания (например,15 бар) можно заказать у производителя..
• Уровень автоматизацииДля полного автоматического управления (сервозагрузка, программируемая многоступенчатая загрузка) выбирайте модели, такие как DDS-4UF.
• Получение данныхДля более продвинутой послеобработки (например, автоматическая графика оболочки прочности, расчет c/φ), проверьте возможности программного обеспечения или обновьте.
• БюджетНенасыщенный аппарат прямого стрижения типа рычага стоит дешевле, чем полностью автоматические устройства с сервоуправлением, что дает хорошую ценность в качестве устройства для незагрузки на ненасыщенные испытания.

Поток процесса

Пример:Ненасыщенное испытание прямого сдвига (консолидированный сброс, контролирующий чистое нормальное напряжение и всасывание)

• Изготовление керамических дисков
  • Вмешивайте керамический диск 5 бар в обезвозвещенную воду и наносите вакуум для насыщения (удалите пузырьки воздуха).
  • Установите керамический диск в держатель на базе лопатки, чтобы обеспечить хорошую герметичность.

• Подготовка образца
  • Вырезать нетронутую ненасыщенную почву или подготовить переформатированный образец с помощью режущего кольца Ø61,8 × 20 мм.
  • Если требуется специальное всасывание, предварительно уравновесить с использованием равновесия паров.

• Установка образца
  • Поместите образец на керамический диск, затем установите пористый камень и загрузочную пластину.
  • Смонтируйте верхнюю лоскутную шкатулку и поместите всю лоскутную шкатулку в камеру давления.
  • Соедините линию давления воздуха поры (на верхнюю часть лопатки или ячейки давления) и линию дренажа/изменения объема (в полость под керамическим диском).

• Применение нормального напряжения
  • Применить желаемое общее нормальное напряжение σ с помощью рычага и весов.
  • Одновременно применяется давление воздуха в порах ua (например, 50 кПа).

• Приложить всасывание и уравновесить
  • Матричное всасывание s = ua ?? u_w. Обычно u_w = 0 (линия дренажа открыта для атмосферы), поэтому s = ua.
  • Откройте дренажный клапан и запишите изменение объема (дренаж/поглощение) до стабильного (сосудистое равновесие).

• Консолидация
  • Сохранять постоянное нормальное напряжение и всасывание; регистрировать вертикальную деформацию до стабильного консолидации.

• Установка параметров сдвига
  • На панели управления устанавливается скорость сдвига (например, 0,02 мм/мин при медленном сдвиге).
  • Установите предел смещения сдвига (например, 6 мм).
  • Подключите систему захвата данных и нулюйте все датчики.

• Начинайте стричь
  • Запустите шаговый двигатель, чтобы переместить лопатку горизонтально.
  • Система сбора данных записывает горизонтальную силу сдвига, горизонтальное смещение, вертикальное смещение, изменение объема и время в режиме реального времени.
  • Кривая перемещения напряжения при срезке.

• Состояние остановки
  • При достижении заданного передвижения сдвига или значительном снижении напряжения сдвига после пика остановить вручную или автоматически (если система поддерживает автоматическую остановку).

• Разборка и очистка
  • Разгрузить весы и освободить давление воздуха поры.
  • Уберите образец, очистите лоскут и керамический диск.
  • При испытаниях при различных нормальных напряжениях или при всасывании повторить шаги 1 ≈ 9.

• Обработка данных
  • Вычислить пиковое напряжение сдвига для каждого образца.
  • При постоянном всасывании и изменяющемся нормальном напряжении чистой напряжённости на графике указывается оболочка прочности Mohr-Coulomb для получения эффективных параметров прочности напряжения c′ и φ′.
  • Для постоянного нормального напряжения и переменного всасывания вычислить φb (угол увеличения прочности вследствие всасывания).
  • Создать отчет о тесте.

Резюме:BTU-DDS-1U представляет собой аппарат ненасыщенного прямого сдвига типа рычага, который использует технику оси перевода для управления всасыванием.широкий диапазон скоростей стрижкиПодходит для исследования ненасыщенной механики почвы и определения инженерных параметров.предлагает хорошую экономическую эффективность в качестве устройства для непосредственного обрезания на начальном уровнеПри выборе следует учитывать требуемый диапазон всасывания (значение входа воздуха в керамический диск), необходимость высокой силой сдвига,и бюджет .
