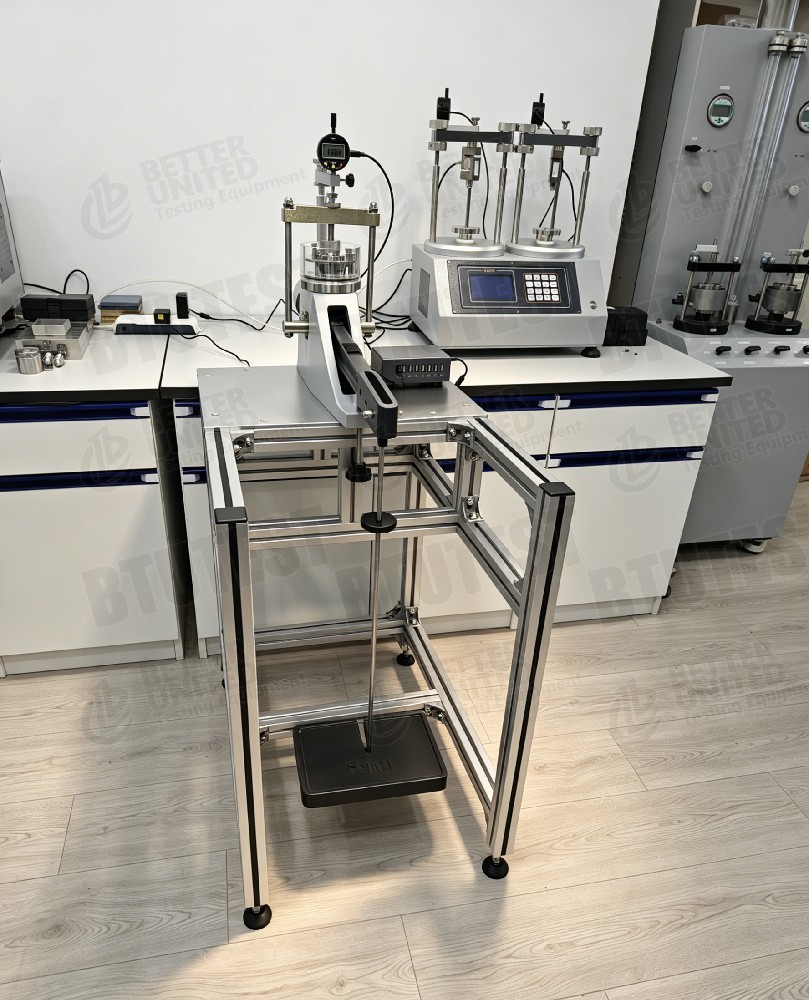

1-постовое устройство консолидации

Характер продукции

Описание

The NL5044X/001 is a table‑top single‑gang consolidation frame used to determine the long‑term consolidation characteristics of clays and other compressible soils under loads imposed by foundations and above‑ground structuresОсаждение может произойти даже тогда, когда давление находится в пределах безопасной несущей способности почвы.Устройство использует рычаговое загрузку и может применять давление до 81 тонны на квадратный фут (приблизительноОн подходит для прогнозирования осаждения фундамента под зданиями, плотинами, мостами и аналогичными сооружениями.

Стандарты испытаний

Устройство соответствует следующим международным стандартам:

• BS1377(Британские стандартные методы испытаний почв)
• ASTM D2435(стандартные методы испытаний одномерных свойств укрепления почв)
• АСТМ D3877(Методы испытаний характеристик расширения, сжатия и консолидации почв)
• АСТМ D4546(одномерная консолидация и расширение почв)

Спецификация

Подробности

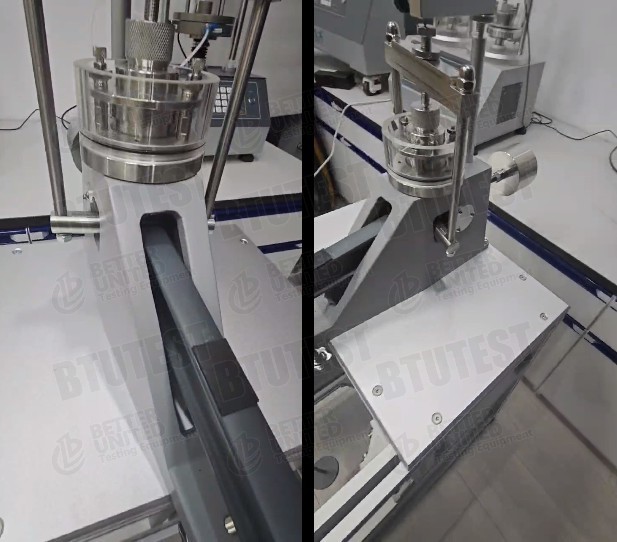

• Загрузочный механизм: жесткая грузовая рама с интегрированным разъемом для поддержания луча, чтобы избежать ударов на образец во время наложения нагрузки.
• Коэффициент рычага: фиксированное соотношение рычага 11:1, максимальное напряжение до 8,8 МПа.
• Консолидационная ячейка: Передний эдеометр, соответствующий стандартам ASTM/BS.
• Измерительные приборы: стандартный механический диаметр; опциональный диаметр вертикального смещения (10 мм путешествия, точность 0,01 мм).
• Дополнительные принадлежности: Пористые камни (Φ50 мм × 5 мм), режущее кольцо, верхняя крышка, фильтрующая бумага.
• Упаковка: Внешний корпус из фанеры.

Применение

• Лабораторное определение характеристик консолидационного осаждения глинистых почв
• Прогноз долгосрочного залегания фундамента зданий, дамб, мостов и т.д.
• Исследования сжатости почвы под высоким давлением
• Преподавание и исследования в геотехнических лабораториях в соответствии с международными стандартами

Преимущества

• Очень высокая грузоподъемность: Максимальное давление до 8 800 кПа (соотношение рычагов 11: 1) идеально подходит для глубоких жестких почв или исследований консолидации под высоким давлением.
• Жесткая конструкция: обеспечивает точность, повторяемость и надежность результатов испытаний.
• Защита от ударов: Интегральный подъемник для поддержания луча исключает нарушения образца во время загрузки.
• Устойчивые к ржавчине и долговечные: литый алюминий и покрытая сталь для длительного лабораторного использования.
• Компактный дизайн столовой панелиЭкономят место в лаборатории.
• Эффективность: Модель с одной полосой, подходящая для специализированных испытаний с низким объемом или высоким давлением по более низкой стоимости, чем модели с несколькими полосами.

Что выбрать

Поток процесса

• Подготовка образца: С помощью режущего кольца разрезать Φ50 мм образец и поместить его в консолидационную ячейку (с верхними/нижними пористыми камнями).
• Установка ячейки: Поместите консолидационную ячейку в переднюю нагрузочную раму и закрепите ее.
• Установка измерительного устройства: Монтируйте циферблат или преобразователь перемещения и настроите его на исходный показатель.
• Применить нагрузку: При использовании соотношения рычага 11:1, наносить веса поэтапно в соответствии с графиком испытаний.
• Запись расчетов: Принимать показания диагоналя в заданные временные интервалы при каждом увеличении нагрузки до стабилизации.
• Обработка данных: Графика кривых времени расчета и расчет коэффициента консолидации, индекса сжатия, давления до консолидации и т.д.
• Создание отчетов: Подготовка отчетов о испытаниях для инженерного проектирования или исследования.
