Многофункциональное устройство консолидации

Характер продукции

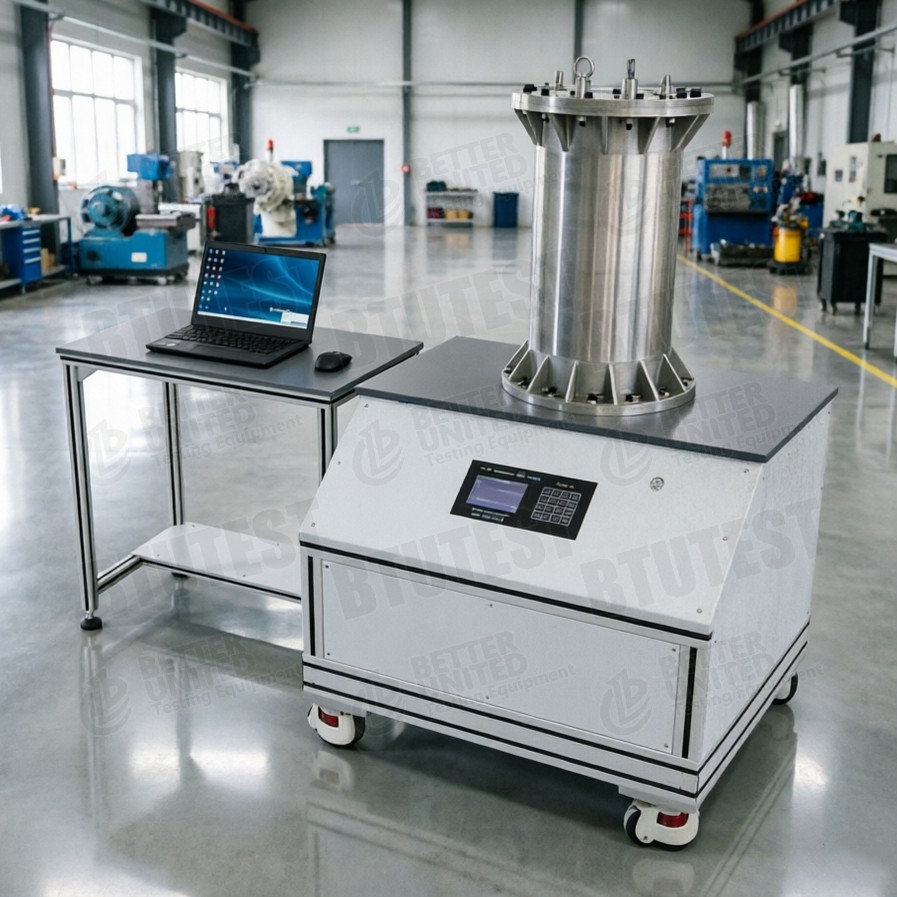

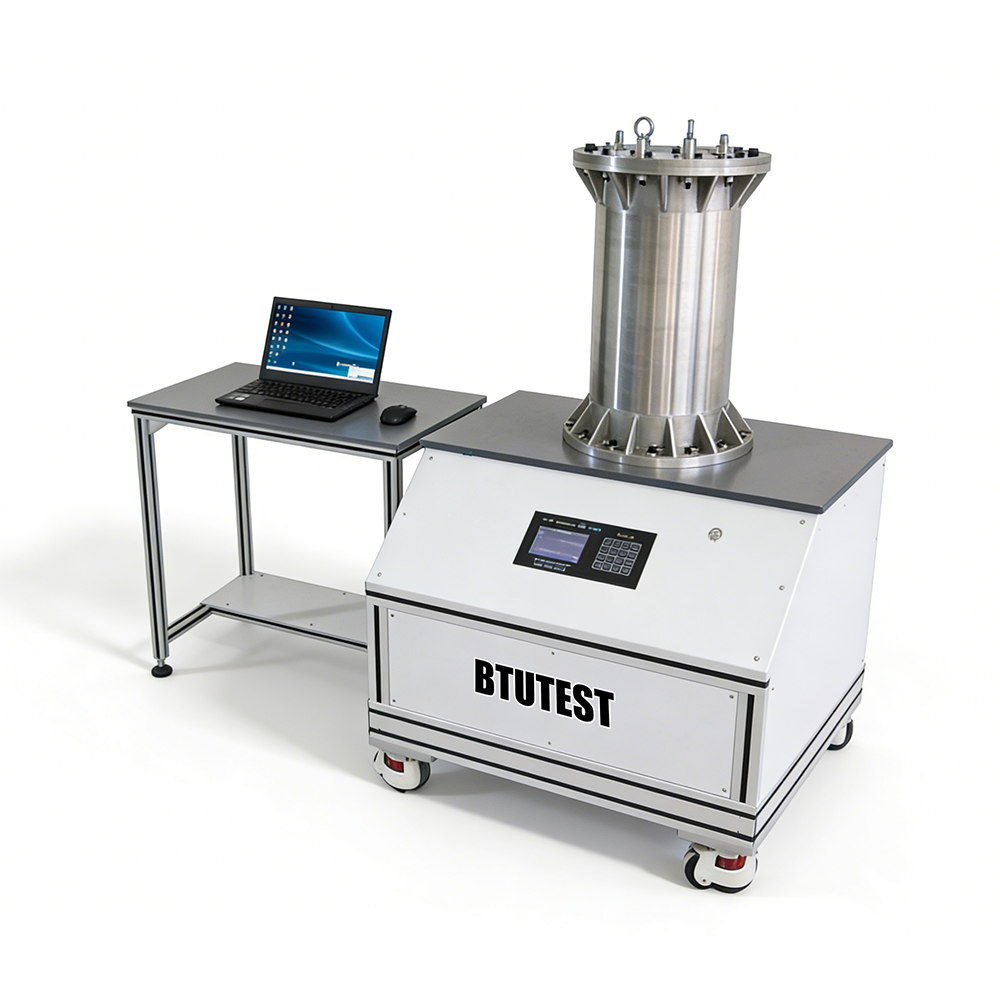

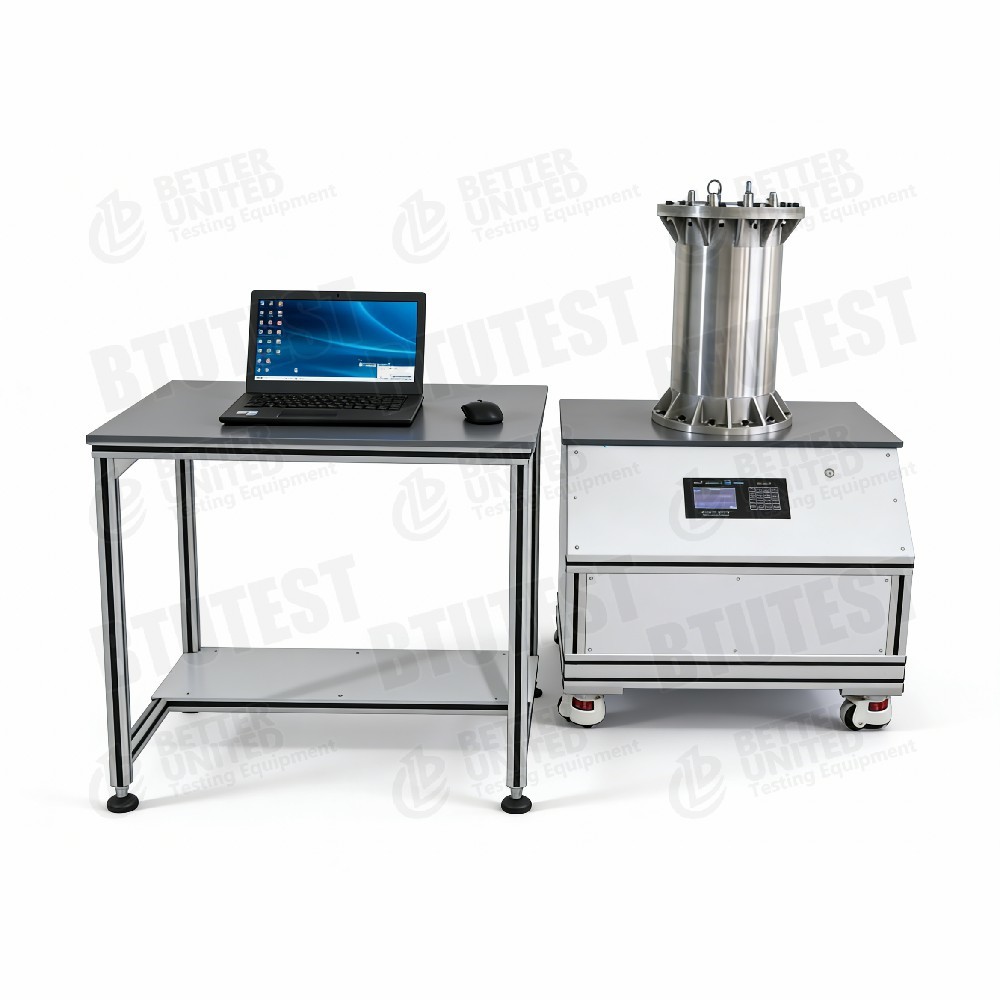

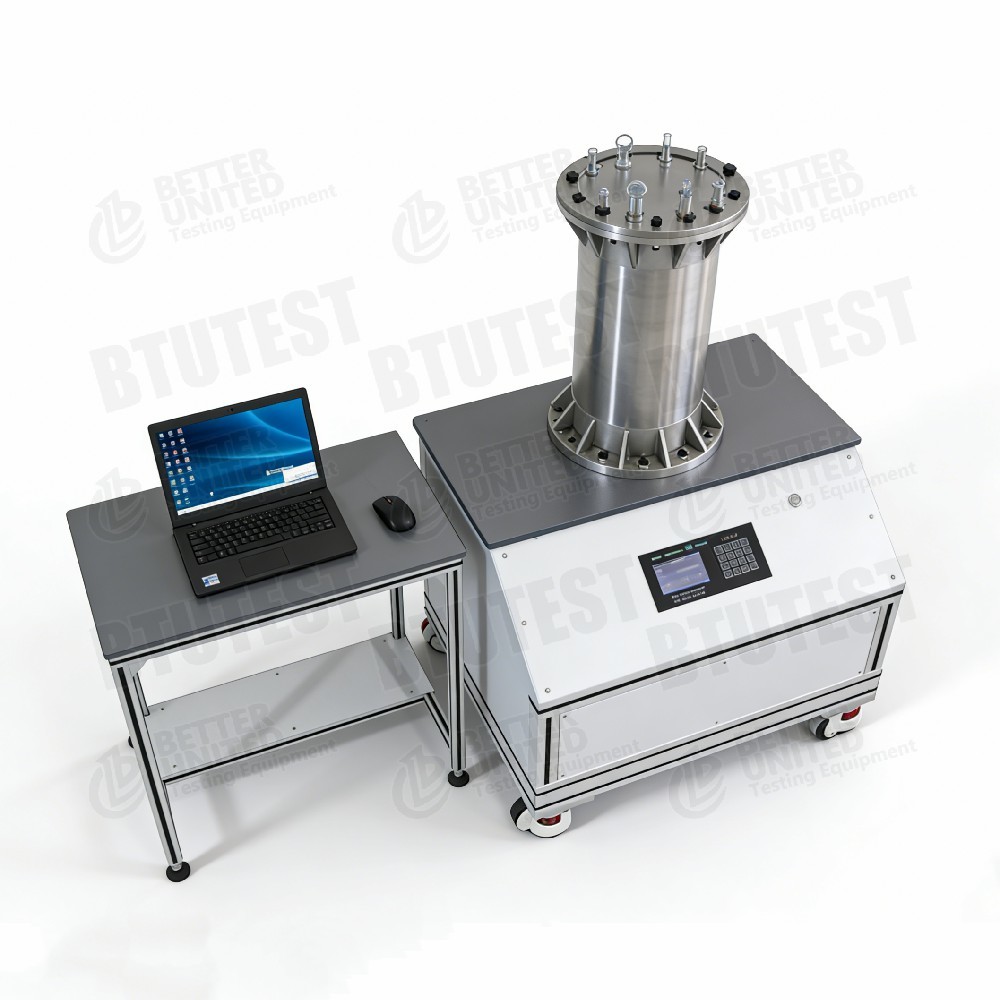

Модель многофункциональной системы подготовки и тестирования образцов (многофункционального устройства для консолидации)БТЕ-CSA-3

Описание

Это оборудование представляет собоймногофункциональная система подготовки и тестирования образцов (многофункциональный аппарат для консолидации), модельБТЕ-CSA-3. В основном он используется для подготовки однородных образцов грунта и проведения различных испытаний на консолидацию. Система обеспечивает высокоточный контроль условий напряжений и деформаций с высокой степенью автоматизации. Весь процесс испытаний может контролироваться компьютером с помощью сервоуправления с возможностью сбора данных и анализа состояния поверхности образца в режиме реального времени, внутреннего напряженно-деформированного состояния и распределения внутреннего порового давления воды. Основные функции:

• Подготовка однородных образцов почвы
• Консолидационный тест с пошаговой нагрузкой
• Тест консолидации с постоянной скоростью деформации (CRS)
• Консолидационный тест с постоянной скоростью загрузки (CRL)
• Измерение порового давления воды в реальном времени в нескольких точках

Стандарты испытаний (международные)

• АСТМ Д2435(Одномерное уплотнение грунтов)
• АСТМ Д4186(Постоянная скорость консолидации деформации – CRS)
• АСТМ Д4546(Консолидация «Загрузка-выгрузка-перезагрузка»)
• ИСО 17892‑5(Консолидационный тест)
• БС 1377‑6(Консолидационный тест)
• АСТМ Д698(Испытание на сжатие – связано с подготовкой образца)

Оборудование может соответствовать требованиям этих стандартов по контролю загрузки, измерению вытеснения, мониторингу порового давления и т. д.

Спецификация

Деталь

• Многофункциональная интеграция– Может как готовить однородные образцы (например, путем прессования или консолидации), так и выполнять различные тесты на консолидацию (ступенчатое нагружение, CRS, CRL).
• Большой размер образца– Датчик давления Ø300 мм × высота 600 мм, подходит для крупнозернистых почв или крупных образцов, снижает эффект масштаба.
• Высокоточное сервоуправление– Нагрузка, смещение и скорость контролируются сервоприводом с замкнутым контуром, точность ±0,1% полной шкалы.
• Многопозиционное измерение порового давления– Датчики порового давления могут быть установлены на разной высоте в ячейке давления для мониторинга внутреннего распределения порового давления воды, что полезно для эффективного анализа напряжений в насыщенных или ненасыщенных грунтах.
• Широкий диапазон скоростей загрузки– 0,00001–9 мм/мин, ползучесть покрытия, медленная консолидация и быстрое нагружение.
• Длинный ход– 600 мм, что позволяет проводить испытания на консолидацию или сжатие при больших деформациях.
• Резервуар для сбора воды– Емкость 20 л для сбора дренажа, облегчающая измерение изменения объема.
• Гибкое управление– Может управляться с помощью электромагнитного переключателя, программного обеспечения или ЖК-панели в соответствии с различными предпочтениями пользователя.
• Прочный материал– Датчик давления изготовлен из нержавеющей стали 304, устойчив к коррозии и рассчитан на длительное использование.

Приложение

• Однородная подготовка образцов– Обеспечивает однородные, повторяемые образцы для последующих испытаний на трехосный метод, прямой сдвиг, проницаемость и т. д.
• Масштабные консолидационные тесты– Определить характеристики консолидации крупнозернистых грунтов, каменной наброски, мягких пород и т. д.
• Быстрая консолидация CRS/CRL– Быстрое получение параметров консолидации, экономя время.
• Исследования распределения порового давления– Изучить эволюцию внутреннего порового давления при различных граничных условиях дренажа, проверив теорию консолидации.
• Долгосрочная ползучесть– Измеряйте изменения деформации и порового давления при постоянной нагрузке для анализа поведения вторичной консолидации.
• Экологическая геотехника– Изучить поведение консолидации загрязненных почв, обширных почв и т. д.

Преимущества

• Высокая точность– Точность управления ±0,1% от полной шкалы, что соответствует требованиям исследований.
• Большой размер и длинный ход– Образец Ø300×600 мм, ход 600 мм, подходит для материалов с большой деформацией и крупнозернистыми материалами.
• Многофункциональный– Подготовка образцов + поэтапная загрузка + CRS + CRL + многопозиционное измерение порового давления – все в одной системе.
• Полностью автоматическое сервоуправление– Компьютерное управление, сбор данных в реальном времени, автоматический расчет параметров.
• Многопозиционное поровое давление– Позволяет изучать пространственное распределение порового давления в отличие от традиционных измерений с помощью одного датчика.
• Резервуар для сбора воды большой емкости– 20 л, подходит для сбора дренажа с крупных экземпляров.
• Гибкая работа– Панельная клавиатура + ЖК-дисплей + программное обеспечение, несколько вариантов управления.
• Прочная конструкция– Встроенная силовая рама, высокая жесткость, низкий уровень вибрации.

Что выбрать

Выберите это оборудование или сравните его с другими моделями на основании требований испытаний:

Ход процесса

Пример:Подготовка гомогенного образца + испытание на консолидацию CRS (с многопозиционным измерением порового давления)

• Подготовка образцов
  • Смешайте почву до нужного содержания воды, положите слоями в камеру давления (Ø300×600 мм).
  • Используйте систему сервозагрузки для уплотнения каждого слоя до заданной сухой плотности и получения однородного образца.
  • Во время подготовки встраивайте датчики порового давления на разной высоте (например, на 1/4, 1/2, 3/4 высоты образца).

• Монтаж и герметизация
  • Установите верхнюю крышку, подключите загрузочный поршень, датчик смещения и многоканальные датчики порового давления.
  • Подсоедините дренажные линии к резервуару для сбора воды (20 л).
  • Если требуется насыщение, выполните насыщение в вакууме или насыщение противодавлением.

• Установите параметры теста
  • В программе выберите «Модуль консолидации CRS».
  • Установите постоянную скорость деформации (например, 0,01 мм/мин).
  • Установите максимальную осевую деформацию (например, 20%) или максимальную осевую нагрузку (30 кН).
  • Установите интервал сбора данных (например, 1 секунда).

• Начать тест
  • Сервосистема загрузки толкает поршень вниз с постоянной скоростью.
  • Программное обеспечение записывает осевую нагрузку, осевое смещение, поровое давление в нескольких положениях и время в режиме реального времени.
  • Построение кривых растяжения-деформации и кривых порового давления-деформации для каждого датчика.

• Условие остановки
  • Автоматически останавливается при достижении заданного напряжения или максимальной нагрузки.

• Разборка и чистка
  • Выгрузите, извлеките образец, измерьте конечное содержание воды.
  • Очистите датчик давления, датчики порового давления, линии и резервуар для сбора воды.

• Обработка данных
  • Основываясь на теории CRS, программное обеспечение рассчитывает общий коэффициент консолидации Cv (используя среднее или забойное поровое давление).
  • Сравните реакцию порового давления на разных высотах, чтобы проанализировать закономерности рассеивания порового давления.
  • Рассчитайте индекс сжатия Cc, давление предварительного уплотнения Pc и т. д.
  • Экспортируйте данные и создайте отчет об испытаниях.

Для консолидации с пошаговой загрузкой: Установите последовательность нагрузки (например, 50, 100, 200, 400, 800 кПа); записывайте смещение и поровое давление с течением времени на каждом этапе нагрузки.
Только для подготовки образцов: используйте программу уплотнения для уплотнения слоев без проведения теста консолидации.

Краткое содержание:BTU-CSA-3 — это многофункциональная система подготовки и тестирования образцов (многофункциональный аппарат для консолидации), которая объединяет подготовку гомогенных образцов с различными тестами на консолидацию. Он имеет большой размер образца (Ø300×600 мм), осевую нагрузку до 30 кН, ход 600 мм и поддерживает ступенчатое нагружение, CRS, CRL и многопозиционное измерение порового давления в реальном времени. Точность управления составляет ±0,1% полной шкалы при полностью автоматическом сервоуправлении с замкнутым контуром. Он подходит для изучения характеристик консолидации крупнозернистых грунтов, каменной наброски и крупных образцов, а также для подготовки однородных образцов. При выборе следует учитывать требуемую несущую способность, размер образца и необходимость многопозиционного измерения порового давления. Для рутинных испытаний на консолидацию небольшого размера более экономичным может оказаться консолидометр меньшего размера.
