Трехосный аппарат

Характер продукции

Трехосный аппарат

1. Описание

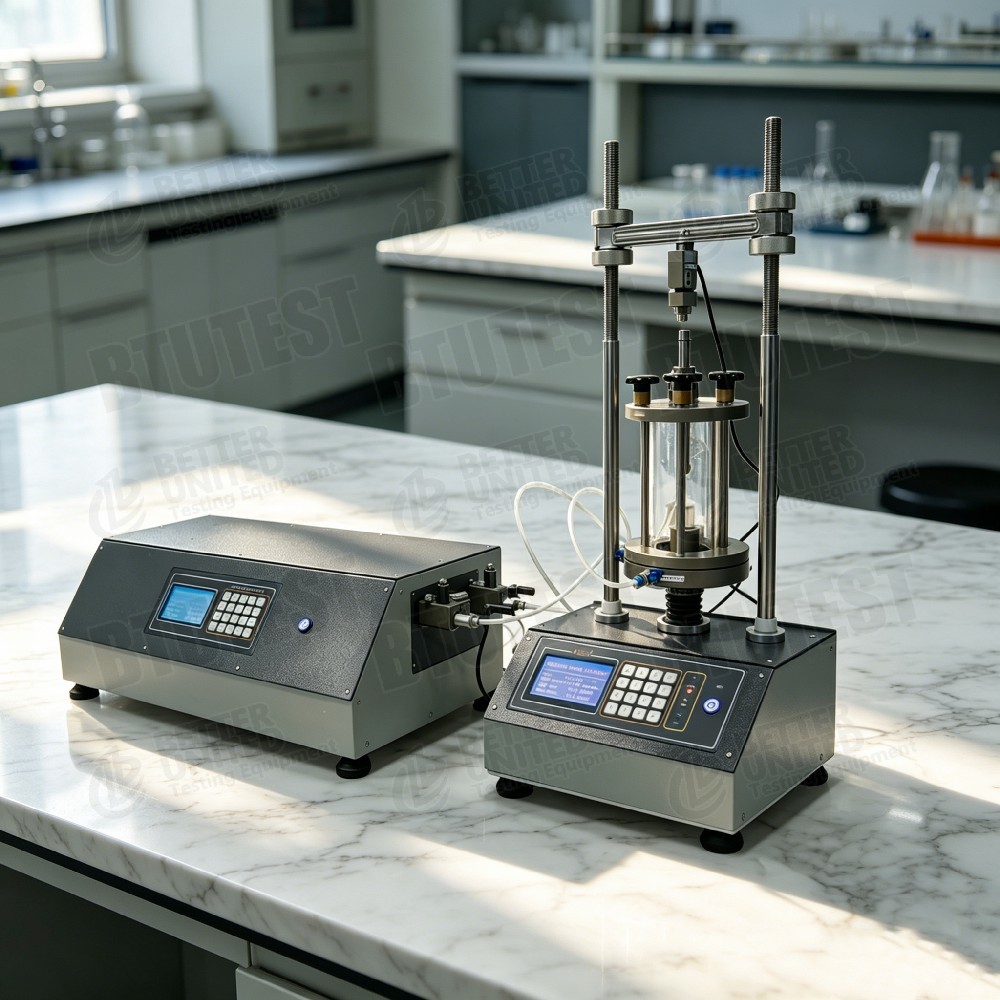

Это оборудование представляет собойПолностью автоматический трехосный аппарат (БТЕ-серия ТТС), охватывающий модели TTS-1, 3, 6, 10 и 20. Он в основном используется для испытаний на трехосное сжатие при геотехнических испытаниях, поддерживая стандартные типы испытаний, такие как неконсолидированные недренированные (UU), консолидированные недренированные (CU) и консолидированные недренированные (CD). Система оснащена высокоточными регуляторами объема (ячейка/противодавление) и предлагает дополнительные профессиональные тестовые модули (например, консолидация k0, путь напряжения, коэффициент реакции земляного полотна, модуль упругости и т. д.), обеспечивающие полностью автоматическое управление и сбор данных.

2. Стандарты испытаний

• АСТМ Д7181(Сводное испытание на трехосное сжатие с дренажем)
• АСТМ Д4767(Сводное недренированное испытание на трехосное сжатие)
• АСТМ Д2850(Неконсолидированное недренированное испытание на трехосное сжатие)
• БС 1377(Британские стандарты тестирования почвы)
• СЛ 237-1999(Китайская спецификация для испытаний почвы)

Дополнительные модули (например, k0, модуль упругости) могут поддерживать соответствующиеАСТМилиJGSстандарты.

3. Спецификация (параметр)

4. Деталь (технические детали)

• Функция растяжения: В TTS-10 явно указано «Макс. растягивающее усилие 100 кН», что указывает на то, что эта модель поддерживает двунаправленную нагрузку (сжатие и растяжение), подходящую для испытаний на растяжение или циклическую нагрузку.
• Широкий диапазон скоростей резки: TTS-3 и TTS-6 обеспечивают максимальную скорость сдвига 20 мм/мин для быстрых испытаний на прочность, а минимальная скорость 0,00001 мм/мин подходит для исследований ползучести/реологии.
• Регуляторы громкости: Независимые контроллеры ячейки и противодавления, давление 2–3 МПа, объем 60–100 мл, подходят для насыщения и повышения давления малых и средних образцов.
• Богатые программные модули: Помимо стандартных UU, CU, CD, дополнительные модули включают консолидацию k0, траекторию напряжения, коэффициент бокового давления грунта в состоянии покоя, коэффициент реакции земляного полотна, модуль сдвига, модуль упругости (модель Дункана-Чанга) и т. д.

5. Приложение

• Учебно-исследовательские лаборатории: инструкция по стандартным геотехническим трехосным испытаниям.
• Проектирование фундамента и земляного полотна: определение параметров прочности на сдвиг (c, φ)
• Анализ земляных работ и устойчивости склонов: параметры прочности при различных условиях дренажа
• Мягкая почва и специальные исследования почвы: дополнительные модули для коэффициента бокового давления грунта в состоянии покоя, коэффициента реакции земляного полотна, характеристик модуля
• Калибровка параметров геотехнической конститутивной модели: например, значения E и B модели Дункана-Чанга.

6. Преимущества

• Полностью автоматическая работа: от насыщения, консолидации до стрижки – полностью автоматизированный контроль и запись.
• Функция растяжения (ТТС-10): поддерживает испытания на растяжение, расширяет диапазон применения
• Высокая максимальная скорость резки (20 мм/мин): подходит для быстрых испытаний или нагрузки с контролируемым напряжением
• Богатые дополнительные модули: одно устройство можно расширить для проведения различных расширенных испытаний без приобретения отдельного оборудования.
• Экономически эффективный: охватывает основные требования рутинных трехосных испытаний, подходит для серийной конфигурации в учебных или производственных испытательных лабораториях.

7. Что выбрать (руководство по выбору)

8. Ход процесса

Основываясь на стандартных процедурах трехосных испытаний и функциях этого оборудования, типичный рабочий процесс испытаний выглядит следующим образом:

• Подготовка образцов→ подготовить образец грунта по размерам (например, Ø70×140 мм)
• Монтаж и насыщение→ установите образец, подключите ячейку/контроллеры противодавления, выполните насыщение противодавлением и B-проверку.
• Объединение (необязательно)→ изотропная консолидация или консолидация k0 (при наличии модуля)
• Стадия стрижки(выберите в зависимости от типа теста):
  • УУ: неконсолидированная недренированная стрижка
  • КУ: консолидированный, недренированный, с измерением порового давления
  • компакт-диск: объединенный дренаж с измерением изменения объема
  • Путь стресса(дополнительный модуль)
  • Испытание модуля упругости/сдвига(необязательный)
• Сбор данных→ автоматически регистрировать осевую силу, смещение, поровое давление, изменение объема, давление в ячейке, противодавление
• Постобработка→ программное обеспечение генерирует круги Мора, кривые растяжения, параметры прочности (c, φ)
• Дополнительные процедуры дополнительного модуля→ например, испытание на реакцию земляного полотна, испытание на коэффициент бокового давления грунта в состоянии покоя, выполняемое в соответствии с соответствующими спецификациями.
