Автоматическая трехосная система для скального грунта

Характер продукции

МодельВ ед.-ТТС-20 Полностью автоматический триаксиальный аппарат

Описание

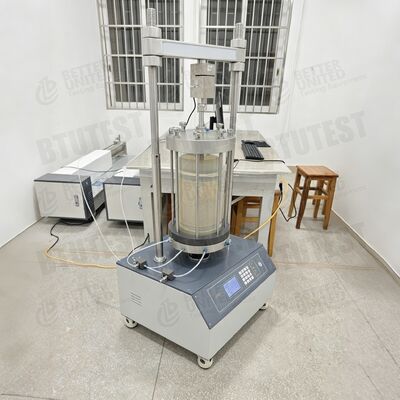

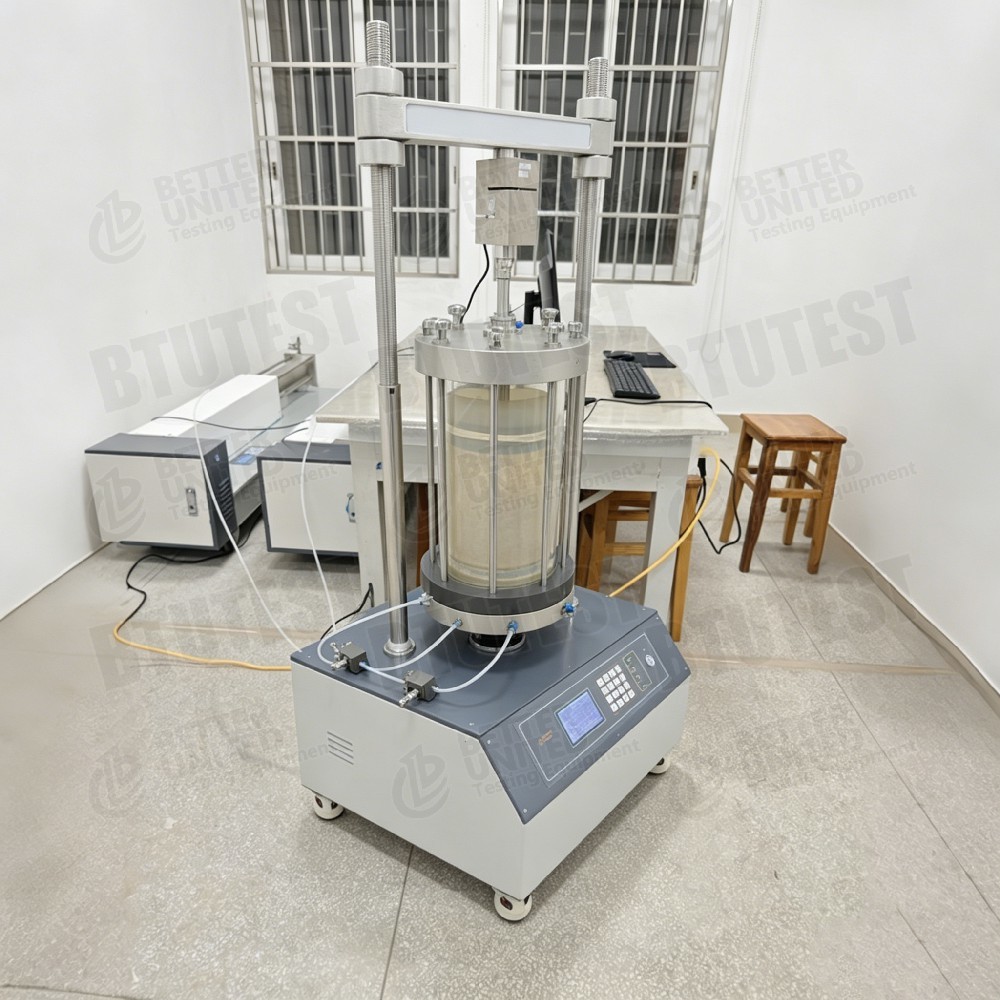

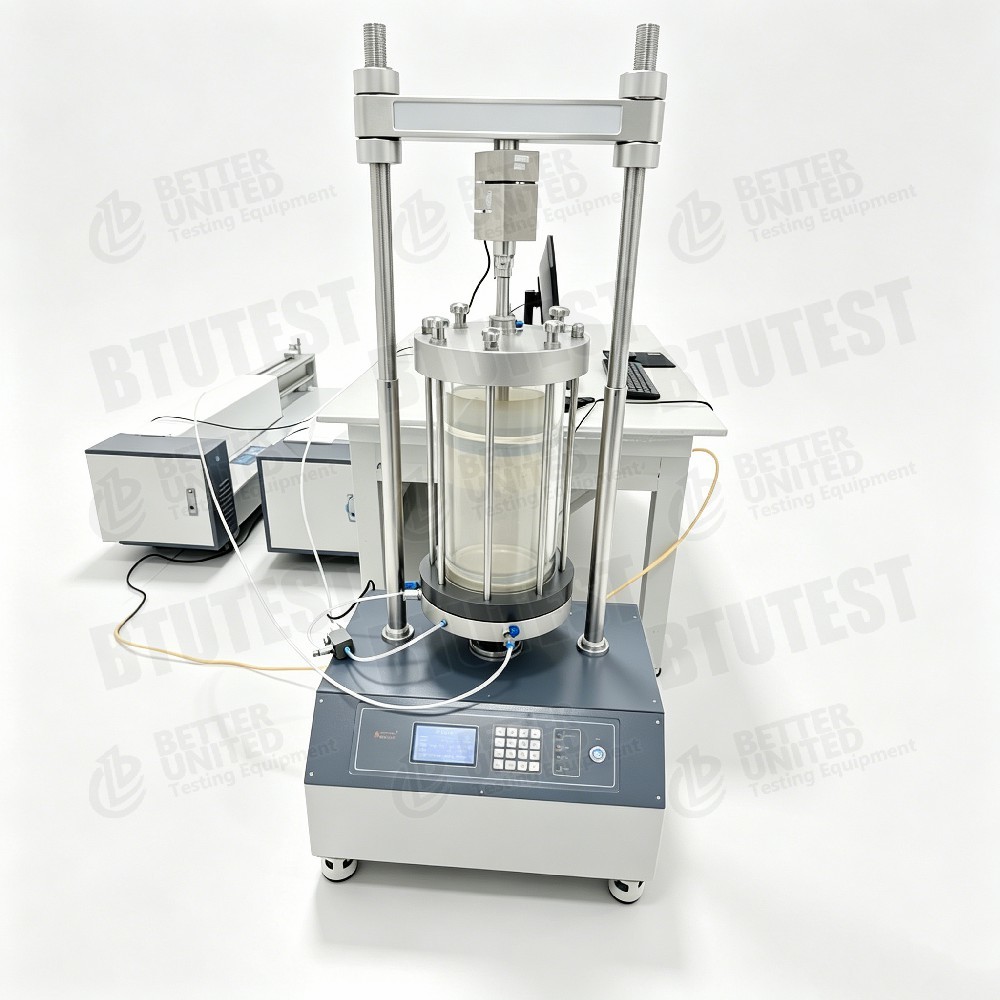

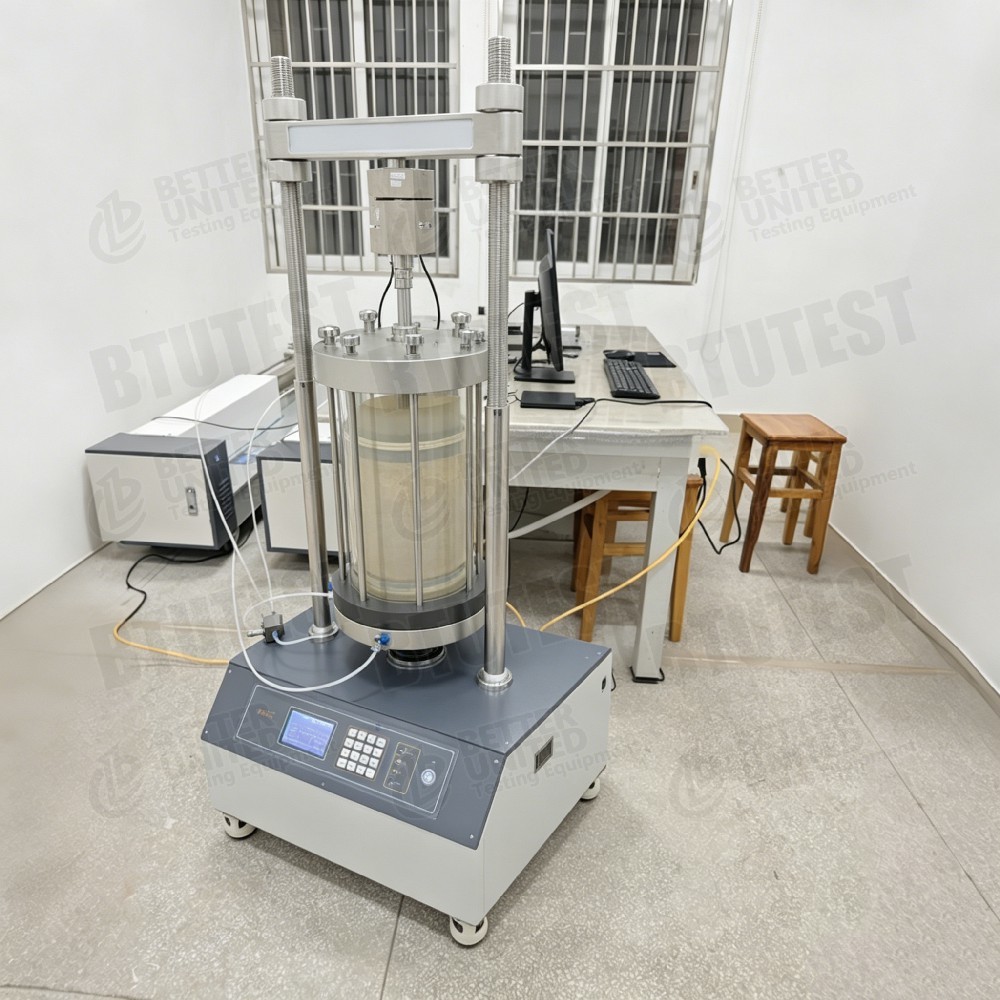

Это оборудованиеполностью автоматическая система трехаксиального испытания пород/почвы, модельВ ед.-ТТС-20, предназначенные для образцов больших размеров (Ø200 mm × H400 mm).
Основные компоненты и характеристики:

• Двухколонный грузовой каркас√ Сервомоторный винт, максимальная осевая сила 200 кН, скорость нагрузки 0,00001 ~ 9,99999 мм/мин (бесступенчатое регулирование).и индикаторы состояния светодиодов.
• Триаксиальная клеткаМаксимальное рабочее давление 3 МПа, прозрачная органическая стеклянная боковая стенка, размер образца Ø200×400 мм.

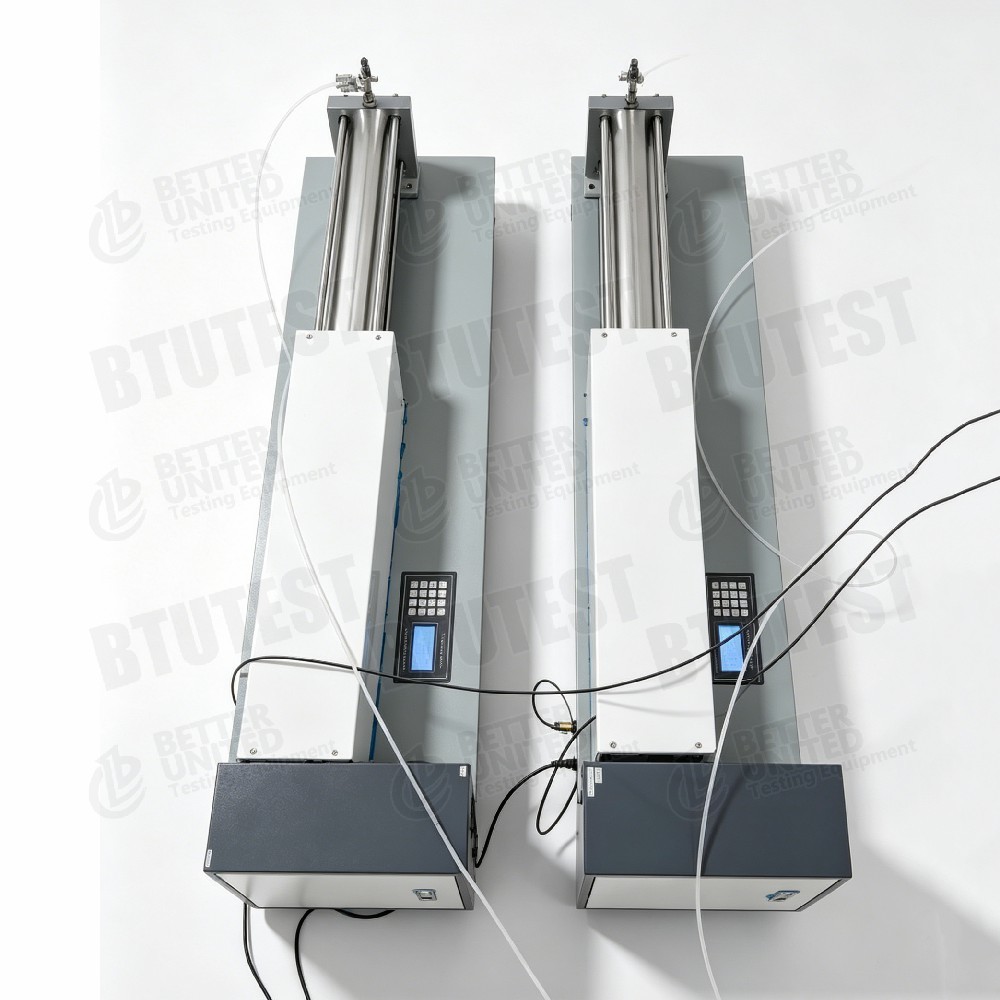

• Контроллеры объема ограничивающего давления / обратного давленияКаждый 0~3 МПа, разрешение 1 кПа, точность ±0,1% FS, диапазон объема 0~3000 мл, интерфейс USB, защита от перенапряжения и перенапряжения.
• Изменение объема / измерение дренажаДиапазон от 0 до 3000 мл, разрешение 0,001 мл, точность ± 0,03 мл.
• Датчик давления в порах∆ диапазон 7 МПа (документ имеет незначительную несоответствие; 7 МПа считается правильным), точность ±0,1% FS.
• ПрограммаПлотно автоматическое программное обеспечение V3.11 (английская версия), поддерживает Windows-10/11; включает модули для сбора данных, проверки значения B, насыщения обратным давлением,изотропная/анизотропная консолидация, UU, CU (с давлением поров), CD (с изменением объема), калибровкой датчика и послеобработкой (круг Мора, c, φ).
• Конфигурация также включает в себя аксессуары для подготовки образцов и автоматическую систему водоснабжения.

Стандарты испытаний (международные)

В документе не перечислены никакие конкретные стандарты.могут быть ссылаться на следующие международные стандарты (подтвердить у производителя)::

• ASTM D7012(триаксиальная сжатие прочность скалы)
• ASTM D7181(Консолидированное неочищенное триаксиальное испытание для почвы)
• ASTM D4767(Консолидированное триаксиальное испытание для почвы с отводом воды)
• ASTM D2850(неконсолидированное неотводненное триаксиальное испытание для почвы)
• АСТМ D2166(неограниченная сжимательная прочность)
• ASTM D5084(Проницаемость, если она установлена)
• Методы, предложенные МРСИ(Траексиальное испытание породы)
• ISO 17892‐8/-9(Геотехнические триаксиальные испытания)

для каркасов большого диаметра (Ø200 мм),ASTM D2664(триаксиальная прочность породы) также имеет значение.

Подробности

• Большая емкость образцовØ200×400 мм позволяет проводить испытания грубозернистых почв, мягких пород или сломанных пород, уменьшая эффект масштаба.
• Высокоточные измерения объемаРазрешение 0,001 мл и точность ± 0,03 мл, подходит для высокоточных испытаний консолидации и проницаемости.
• Двойные контроллеры- отдельные контроллеры ограничения и обратного давления объемом по 3000 мл, позволяющие проводить длительные испытания или многоступенчатую загрузку.
• Дизайн интегрированной нагрузкиВстроенная клавиатура управления и управления, исключающая внешние контроллеры и сокращающая объем кабелей и пространство.
• Комплексные функции программного обеспечения–
  • Проверка значения B, насыщение обратным давлением
  • Изотропная/анизотропная консолидация
  • UU, CU (давление поров), CD (изменение объема)
  • Автоматическое изображение круга Мора, расчет сплоченности (с) и угла трения (φ)
  • Графика с двумя осями Y, до трех одновременных окон
  • Увеличить размер данных, скопировать, сохранить, распечатать
• Автоматическая защита∆ Слишком высокое давление и перегрузка.

Спецификация

• Механика пород∆ Трёхосная сжатие прочность, модуль деформации, отношение Пойсона, параметры прочности (c, φ).
• Механика почв∆ Трехосные консолидированные испытания на грубозернистых почвах, на скальных отложениях, на выветрившихся породах.
• Масштабная инженерияПроверка крупноразмерных образцов
• Площадки хвостовых отходовОценка механических свойств и сжижаемости песка отходов (если добавлен динамический модуль).
• Энергетическая геотехника∆ газогидратные резервуары, геотермальные резервуары горных пород
• Преподавание и исследованияЛаборатории по механике пород и почв в университетах и научных институтах.

Преимущества

• Большая емкость образцовØ200×400 мм лучше представляет грубозернистые материалы, соответствующие фактическим инженерным градациям.
• Контроль объема высокой точностиРазрешение 0,001 мл в диапазоне 3000 мл, идеально подходит для высокоточного измерения изменения объема.
• Интегрированный грузовой каркас- компактный дизайн с встроенной системой управления и управления, меньше внешних устройств.
• Широкий диапазон скорости загрузки0,00001 ~ 9,99999 мм/мин, подходит как для ползучего (очень медленного) и быстрого стрижения.
• Независимые двойные контроллеры- отдельное ограничение и контроль обратного давления, что позволяет выполнять сложные пути напряжения (например, анизотропная консолидация).
• Пользовательское программное обеспечениеАнглийский интерфейс, модульная комбинация, автоматический круг Мора и генерация отчетов, поддерживает Windows- 10/11.
• Защита безопасностиОтопление при перегрузке/перегрузке.
• Расширяемость- опциональное регулирование напряжения, регулирование температуры, модули динамической загрузки.

Что выбрать

Выберите конфигурацию на основе требований:

• Размер образцаДля обычных ядер (Ø50~100 мм) выбирать меньшую модель ячейки.

• Максимальная осевая силаМягкая порода или почва: 50-100 кН могут быть достаточными; твердая порода или каменное наполнение: 200 кН более подходящими.

• Ограничительный диапазон давленияДля большинства геотехнических испытаний достаточно 3 МПа; глубокая порода требует более высокого давления (например, 30 МПа).

• Необходимость контроля стрессаДля испытаний пути напряжения (например, консолидация k0, ползание) добавьте опцию управления напряжением.

• Контроль температурыДля замороженной почвы или высокотемпературной породы, спросите об обновлении контроля температуры.

• БюджетЕсли такие большие образцы не нужны, выбирайте меньшие модели (например, Ø100 мм или Ø61,8 мм), чтобы сократить затраты.

Поток процесса

Пример: испытание трёхаксиального сжатия породы (сводный / CD-тип)

• Подготовка образца∆ Бурение или резка стенового ядра Ø200×400 мм; гладкое и ровное измельчение концов; измерение размеров и веса.

• Установка образцаПоместить образец на триаксиальный пьедестал ячейки; нанести на нее теплоустойчивую трубу или резиновую мембрану; установить аксиальную ЛВДТ и периферийные деформаторы (при необходимости).соедините конфискованные и обратные линии давления.

• Насыщение (при необходимости)Применять обратное давление (например, 0,5 МПа) с помощью регулятора обратного давления; проводить промывку CO2 или насыщение воды с выведением воздуха до значения B ≥ 0.95.

• КонсолидацияДля изотропной консолидации, поддерживайте консолидационное давление постоянным; для анизотропной консолидации, также применяйте осевое отклонение напряжения.Записывайте изменение объема (по канализационной линии или контроллеру объема) до стабилизации.

• Обрезание- Выбор режима управления напряжением; установка скорости сдвига (например, 0,1 мм/мин).и изменение объема (если выкачивается). отображение кривой напряжения в реальном времени.

• Конец испытанияОстановка нагрузки, когда осевое напряжение достигает заданного значения (например, 15%) или нагрузка падает до 70% от пика.

• Обработка данныхПрограммное обеспечение автоматически рассчитывает максимальную прочность, модуль эластичности (E), соотношение Пуассона (ν) для каждого ограничивающего давления.Программное обеспечение рисует круги Мора и вычисляет c и φ. Создает отчет о тесте (экспортируемый в Excel или Word).

• УборкаОчистить триаксиальную ячейку и линии; пополнить очищенную от воздуха воду.

Примечание для испытаний почвы: для испытаний CU на насыщенной мягкой почве давление поров должно регистрироваться во время стрижки.Модули программного обеспечения включают в себя следующие варианты:.

Резюме:BTU-TTS-20 представляет собой полностью автоматическую систему трехаксиальных испытаний для крупных геотехнических образцов, обеспечивающую высокую точность.Он подходит для исследований механики пород и почв, требующих представления градации поля или испытания большихстатьи.
