Четырехсекционный аппарат прямого сдвига

Характер продукции

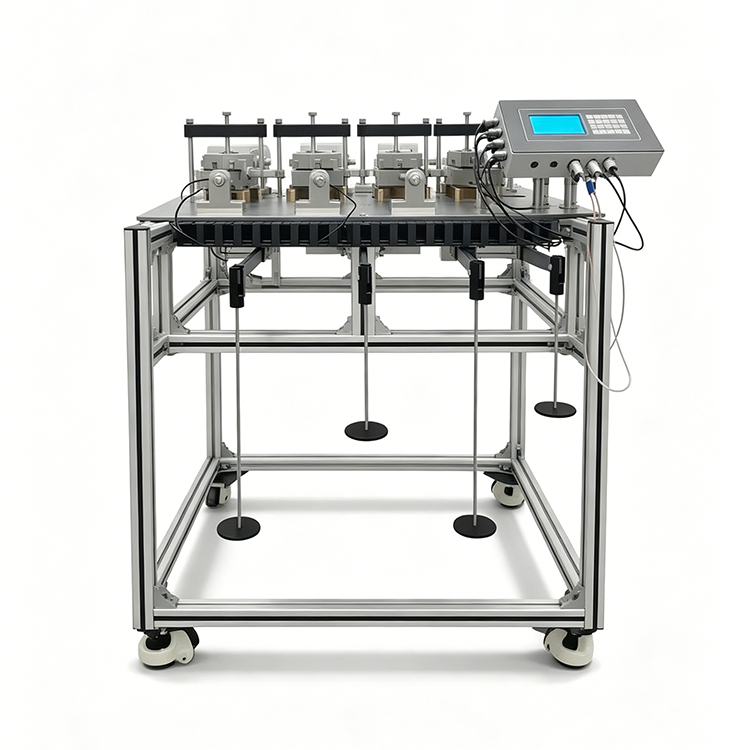

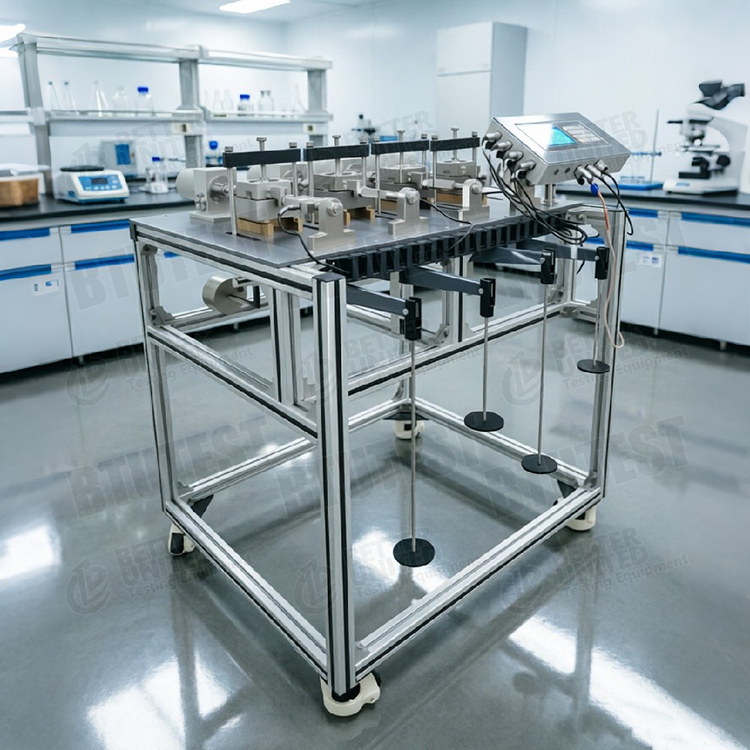

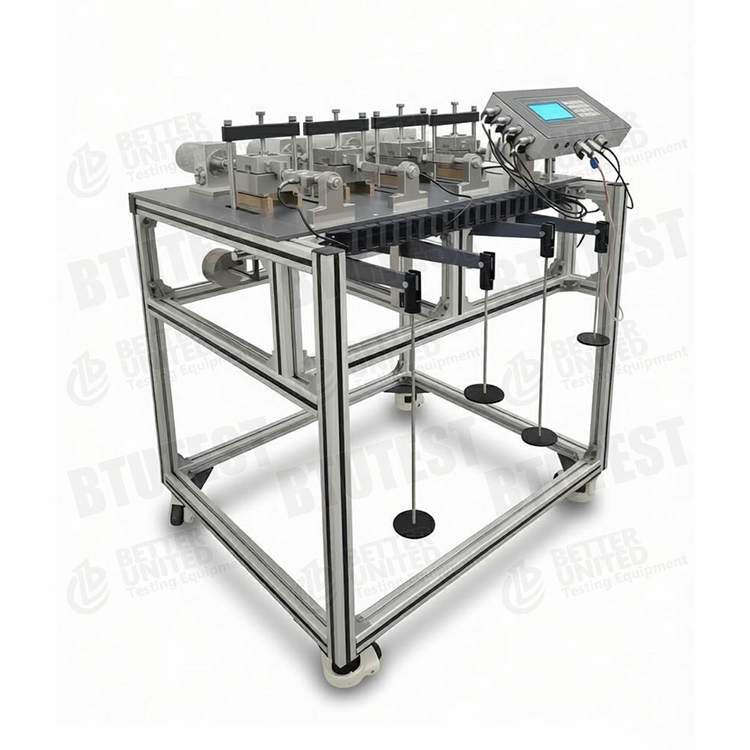

Четырехсекционный аппарат прямого сдвига

Модели: БТЕ‑DDS‑4 /БТЕ‑DDS‑4A/БТЕ‑DDS‑4Q

Описание

Эта серия состоит изчетырехблочные аппараты прямого сдвигаиспользуется для определения параметров прочности на сдвиг (угол внутреннего трения φ и сцепление с) грунтов. Доступны три модели:



·БТЕ‑DDS‑4: Базовый четырехсекционный аппарат прямого сдвига (ручная запись или показания внешнего счетчика).

·БТЕ‑DDS‑4A: Четырехблочный автоматический аппарат прямого сдвига для сбора данных, оснащенный регистратором данных и программным обеспечением Windows для автоматического сбора и обработки данных.

·БТЕ‑DDS‑4Q: Четырехсекционный автоматический аппарат прямой резки с пневматической загрузкой (заменяет рычажную загрузку) и расширенным управлением.



Общие особенности:

· Размер образца: Φ61,8 мм × В20 мм (стандартное режущее кольцо).

· Скорость сдвига: 0,00001 – 6 мм/мин, бесступенчатая регулировка.

· Максимальное сдвиговое смещение: 8 мм.

· Четыре датчика силы для измерения силы горизонтального сдвига.

· Основные различия между моделями заключаются в методе загрузки, методе управления и возможностях сбора данных.

Стандарты испытаний (международные)

·АСТМ Д3080(Стандартный метод испытаний грунтов на прямой сдвиг)

·ИСО 17892-10(Геотехнические испытания – испытание на прямой сдвиг)

·БС 1377‑7(Британский стандарт – испытание на прямой сдвиг)

·JGS 0561(Японский метод испытания на прямой сдвиг)

·Китайский ГБ/Т 50123‑2019(Стандарт для методов исследования почвы)



Все три модели могут соответствовать основным требованиям к скорости сдвига, размеру образца и диапазону нормальных напряжений, указанным в вышеуказанных стандартах.

Спецификация

Параметр	БТЕ‑DDS‑4	БТЕ‑DDS‑4A	БТЕ‑DDS‑4Q
Название инструмента	Четырехсекционный аппарат прямого сдвига	Четырехсекционный автоматический аппарат прямого сдвига для сбора данных	Четырехсекционный автоматический аппарат прямого сдвига
Размер образца (мм)	Φ61,8×H20	Φ61,8×H20	Φ61,8×H20
Скорость сдвига (мм/мин)	0,00001 – 6 (бесступенчатый)	0,00001 – 6 (бесступенчатый)	0,00001 – 6
Метод загрузки	Рычажная нагрузка (соотношение рычагов 12:1)	Рычажная загрузка (12:1)	Пневматическая загрузка
Метод управления	16-клавишная мембранная клавиатура + ЖК-дисплей 240×128	16-клавишная мембранная клавиатура + ЖК-дисплей 240×128	16-клавишная мембранная клавиатура + ЖК-дисплей 240×128
Макс. сдвиговое смещение	8 мм	8 мм	8 мм
Давление уплотнения (кПа)	0‑50‑100‑200‑300‑400 (ступенчатые веса)	0‑50‑100‑200‑300‑400 (ступенчатые веса)	25‑400 (плавно регулируется давлением воздуха)
Датчики	4 тензодатчика	4 тензодатчика	4 тензодатчика
Сбор данных	Нет (ручное чтение)	Регистратор данных + программное обеспечение Windows для сбора/обработки	автоматическое получение + программное обеспечение



Примечание. DDS‑4A и DDS‑4Q имеют автоматический сбор данных; Основное отличие заключается в методе загрузки. DDS‑4 — ручной/полуавтоматический (без программного обеспечения).

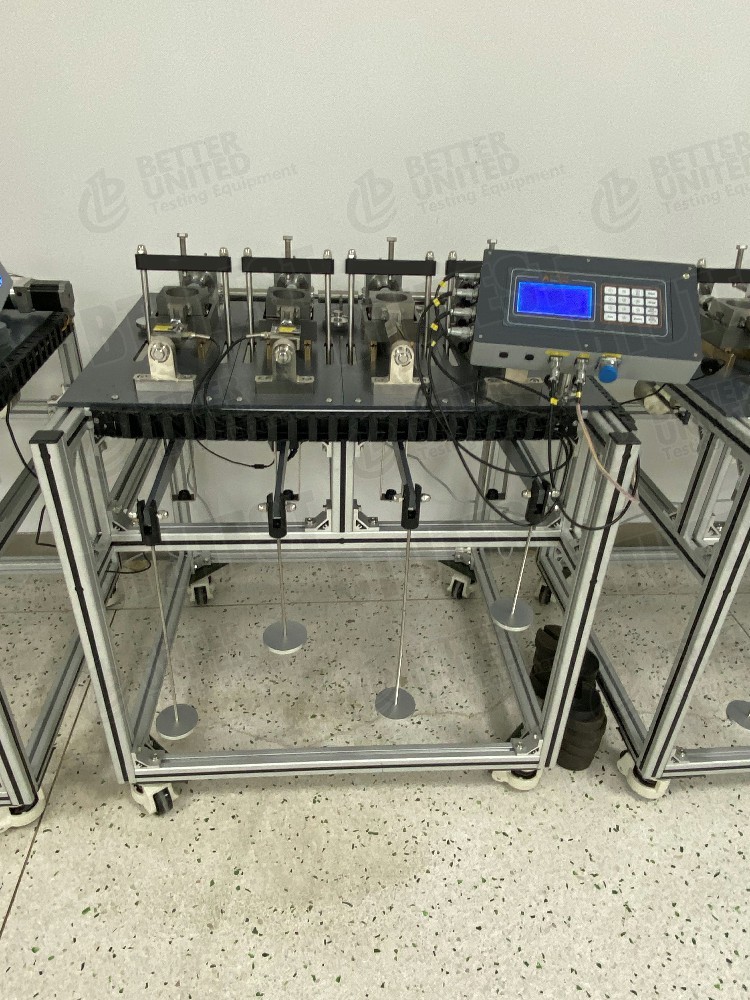

Деталь

·Четырехблочная структура– Четыре срезных ящика могут быть испытаны одновременно; Каждая срезная коробка независимо измеряет горизонтальную силу сдвига с помощью собственного датчика нагрузки.

·Скорость сдвига– 0,00001-6 мм/мин, плавно регулируемая, от медленного сдвига (0,02-0,05 мм/мин) до быстрого сдвига (0,8-1,2 мм/мин), а также подходит для циклического сдвига.

·Тензодатчики– Заменить традиционные проверочные кольца; обеспечивают прямой электрический выход с высокой точностью (±0,1% полной шкалы), облегчая автоматический сбор данных.

·Максимальное сдвиговое смещение 8 мм– Соответствует традиционным требованиям испытаний на прямой сдвиг (обычно до 6 мм или 10 % диаметра).

·Давление консолидации–

o DDS‑4/4A: Рычажная нагрузка (12:1) с фиксированными шагами давления (0, 50, 100, 200, 300, 400 кПа) с использованием грузов.

o DDS‑4Q: Пневматическая нагрузка, плавно регулируемая от 25 до 400 кПа, нет необходимости менять грузы; допускает любое промежуточное значение давления.

·Метод управления– Во всех моделях используется мембранная клавиатура + несенсорный ЖК-дисплей (240×128) для настройки скорости сдвига, запуска/остановки и т. д.

·Сбор данных (только DDS‑4A/4Q)–

o Внешний регистратор данных, подключенный к 4 тензодатчикам.

o Программное обеспечение Windows (программное обеспечение для сбора и обработки BTU) отображает кривые смещения и силы сдвига в реальном времени, автоматически сохраняет данные и экспортирует их в Excel.

o Модуль постобработки: строит график прочности на основе пиковых напряжений сдвига при различных нормальных напряжениях и рассчитывает c и φ.

Приложение

· Плановые геотехнические испытания: определение прочности на сдвиг связных грунтов, ила, песка и т.д.

· Анализ устойчивости склона: предоставляет параметры c и φ.

· Оценка несущей способности: обеспечивает параметры прочности для мелкой и глубокой конструкции фундамента.

· Технология засыпки: контроль качества засыпных материалов.

· Учебные лаборатории: университетские лабораторные курсы по механике грунтов.

· Исследовательские применения: испытания на циклический сдвиг (деградация прочности при циклическом нагружении); Модель пневматической нагрузки (DDS‑4Q) позволяет плавно изменять нормальное напряжение для имитации различных глубин.

Преимущества

·Четырехблочная конфигурация– Четыре различных нормальных напряжения испытаны одновременно; в четыре раза выше эффективность одноблочного аппарата.

·Широкий диапазон бесступенчатой ​​скорости сдвига– Соответствует различным стандартам испытаний (медленный сдвиг, быстрый сдвиг, циклический сдвиг).

·Тензодатчики– Высокая точность (0,1% полной шкалы), намного лучше, чем у традиционных проверочных колец (обычно 1% полной шкалы).

·Рычажная загрузка (DDS‑4/4A)– Простой, надежный, не требует питания, низкая стоимость.

·Пневматическая загрузка (DDS‑4Q)– Плавно регулируемое нормальное напряжение, без изменения веса, имитирует произвольные пути давления, более высокая автоматизация.

·Автоматический сбор и обработка (4A/4Q)– Уменьшает человеческие ошибки, автоматически рассчитывает c и φ, генерирует отчеты, экономит время.

·Легкая рама– Конструкция из алюминиевого профиля (из предыдущего документа), устойчивая к коррозии, с роликами.

·Сенсорный экран– Подходит для лабораторных условий (устойчив к загрязнениям и воде, можно работать в перчатках).

Что выбрать

Выберите модель в соответствии с требованиями тестирования:



Требование	Рекомендуемая модель	Причина
Ограниченный бюджет, только демонстрация обучения или несколько тестов, допускается чтение руководства	БТУ‑ДДС‑4	Базовая модель, без автоматического приобретения, самая низкая стоимость
Рутинные исследования или контроль качества требуют автоматического сбора и обработки данных.	БТУ‑ДДС‑4А	Рычажная загрузка + автоматическое получение данных, хорошее соотношение цены и качества
Необходимо постоянно меняющееся нормальное напряжение (например, прочность при различных давлениях)	БТУ‑DDS‑4Q	Пневматическая загрузка, плавная регулировка давления, отсутствие грузов.
Циклическое испытание на сдвиг	DDS‑4A или 4Q	Требуется программное обеспечение, поддерживающее режим циклического сдвига (проверьте версию программного обеспечения).
Хотите полностью исключить работу с весом, повысить уровень автоматизации	DDS‑4Q	Пневматическая загрузка с программируемым контролем давления
Достаточно только обычного быстрого/медленного сдвига, фиксированных ступеней давления.	ДДС‑4А	Рычажная загрузка имеет меньшую стоимость и при этом обеспечивает автоматическое получение данных.



Примечание. Хотя DDS‑4 впоследствии можно будет модернизировать с помощью устройства регистрации данных, обычно более экономично покупать напрямую DDS‑4A или 4Q.

Ход процесса

Пример использованияБТЕ‑DDS‑4A(рычажная загрузка + автоматическое получение):



1.Подготовка образцов

o Разрежьте ненарушенный грунт или подготовьте повторно отформованные образцы, используя режущие кольца Ø61,8×20 мм. Подготовьте не менее 4 образцов (для 4 нормальных уровней напряжения, например 50, 100, 200, 400 кПа).

o Пропитать (замочить), если необходимо, или сохранить естественное содержание воды.



2.Установка образца

o Поместите кольцо с образцом в нижнюю коробку среза и совместите ее с верхней коробкой.

o Установите пористый камень и загрузочный поршень.

o Расположите рычажный нагружающий узел и примените грузы в соответствии с целевым нормальным напряжением (соотношение рычагов 12:1; рассчитайте необходимую массу).



3.Установить параметры

o Используйте ЖК-экран и клавиатуру для установки скорости сдвига (например, 0,8 мм/мин для быстрого сдвига).

o Установите предел смещения при сдвиге (например, 6 мм).

o В программном обеспечении для сбора данных введите идентификатор образца, нормальное напряжение, скорость сдвига и т. д.



4.Начать стрижку

o Запустите двигатель, чтобы переместить срезную коробку горизонтально.

o Тензодатчики непрерывно измеряют силу сдвига; Датчик перемещения фиксирует перемещение.

o Программное обеспечение отображает в реальном времени кривые смещения напряжения сдвига для всех четырех каналов.



5.Условие остановки

o Когда достигается заданное сдвиговое смещение (например, 6 мм) или напряжение сдвига значительно падает после пика, двигатель автоматически останавливается (программное обеспечение может установить условия остановки).



6.Повторить или продолжить

o Снимите грузы, выньте образцы, очистите срезные коробки.

o Четыре блока работают одновременно – параллельно проводятся четыре различных нормальных стресс-теста (при условии независимого контроля, обычно все они проводятся одновременно).



7.Обработка данных

o Программное обеспечение автоматически записывает пиковое напряжение сдвига для каждого образца.

o Введите четыре нормальных напряжения (σ) и соответствующие пиковые напряжения сдвига..

o Программное обеспечение автоматически отображает точки разброса τ‑σ, строит прямую линию, рассчитывает сцепление c (пересечение) и угол внутреннего трения φ (наклон).

o Создает отчет об испытаниях (включая кривые, значения c, φ) и может экспортировать его в Excel.



8.Очистка и обслуживание

o Очистите срезные коробки, тензодатчики, пористые камни.

o Проверьте рычаг и компоненты привода; разгружать грузы, когда они не используются в течение длительного времени.



ДляDDS‑4Q(пневматическая загрузка):

· Нет необходимости вручную добавлять веса. Установите желаемое нормальное давление с помощью регулятора давления (например, любые значения, такие как 30, 60, 120, 240 кПа и т. д.).

· Шаг «применить груз» заменяется шагом «установить давление воздуха и стабилизировать».

· Все остальные шаги такие же, как для DDS‑4A.



Краткое содержание:Серия BTU‑DDS‑4/4A/4Q предлагает полную линейку продуктов: от базового ручного управления до полностью автоматической пневматической загрузки. DDS‑4 подходит для приложений с ограниченным бюджетом, DDS‑4A предлагает лучшее соотношение цены и качества с автоматическим сбором данных, а DDS‑4Q идеально подходит для передовых исследований, требующих непрерывного изменения нормального напряжения. Пользователи должны выбрать подходящую модель в зависимости от частоты тестирования, требований к автоматизации и предпочтительного метода нормальной загрузки.
