Автоматический аппарат остаточного прямого сдвига

Характер продукции

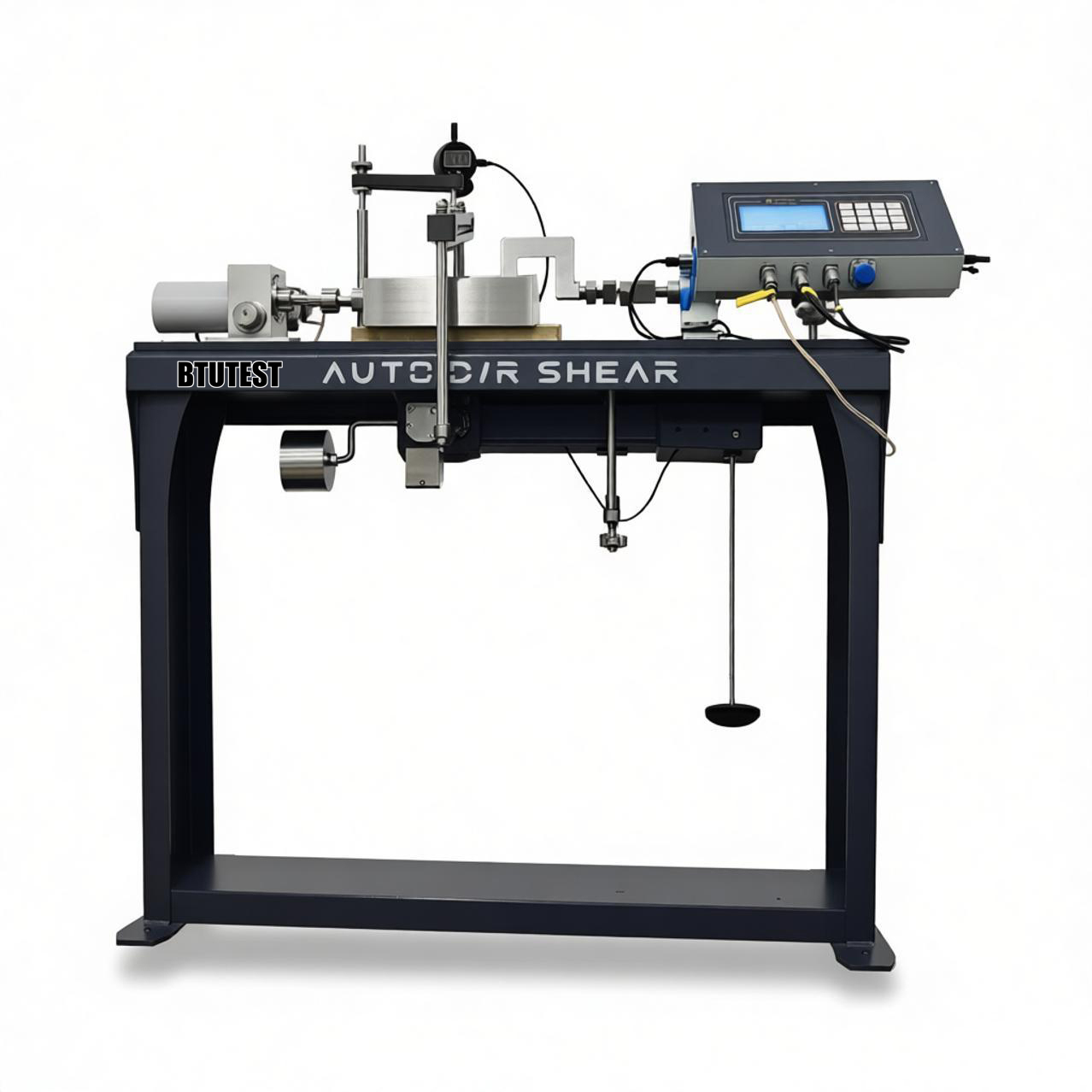

Полностью автоматический аппарат остаточного прямого сдвигаБТЕ-ДДС-10/ДДС-5/ДДС-5Ф/ДДС-10Ф

Описание

Эта серия состоит изполностью автоматические аппараты остаточного прямого сдвигас использованием системы привода, управляемой микропроцессором, и ввода команд с клавиатуры. К преимуществам относятся возможность приостановки и сброса скорости испытания, компьютерное управление через интерфейс USB 3.0, программирование скорости и функций оператором, а также система самопроверки. Функция быстрого возврата в исходное положение обеспечивает удобный способ сброса коробки сдвига при начале нового испытания или продолжении испытания на остаточный сдвиг.

Модели включают в себя:

• БТЕ-ДДС-10: Аппарат прямого сдвига по британскому стандарту (рычажная загрузка).
• БТЕ-ДДС-5: Аппарат прямого сдвига по американскому стандарту (рычажная загрузка).
• БТЕ-ДДС-5Ф: Полностью автоматический аппарат остаточного прямого сдвига (5 кН)
• БТЕ-ДДС-10Ф: Полностью автоматический аппарат остаточного прямого сдвига (5 кН? В таблице указано 5 кН, но модель предполагает 10 кН – уточните у производителя)

Основные функции:

• Стандартная консолидация, стандартный сдвиг, быстрый сдвиг, циклический сдвиг, реологический прямой сдвиг
• Дополнительный модуль испытания на трение интерфейса и модуль контроля температуры

Стандарты испытаний (международные)

• Британский стандарт (БТЕ-ДДС-10): СоответствуетБС 1377
• Американский стандарт (БТЕ-ДДС-5): СоответствуетАСТМ Д3080
• Полностью автоматические остаточные модели (DDS-5F/10F): Может соответствовать как британским, так и американским стандартам, а также стандартам испытаний на остаточную прочность, таким какАСТМ Д7608,АСТМ Д6467(уточните у производителя).

Другие соответствующие стандарты:

• ИСО 17892-10(Испытание на прямой сдвиг)
• ААШТО Т-236
• ЕН 1997-2(Еврокод 7)

Спецификация

Примечание. Хотя в названии модели BTU-DDS-10F присутствует цифра «10F», в таблице по-прежнему указано значение нормальной силы и силы горизонтального сдвига как 5 кН – возможно, это опечатка; уточните у производителя фактические характеристики.

Деталь

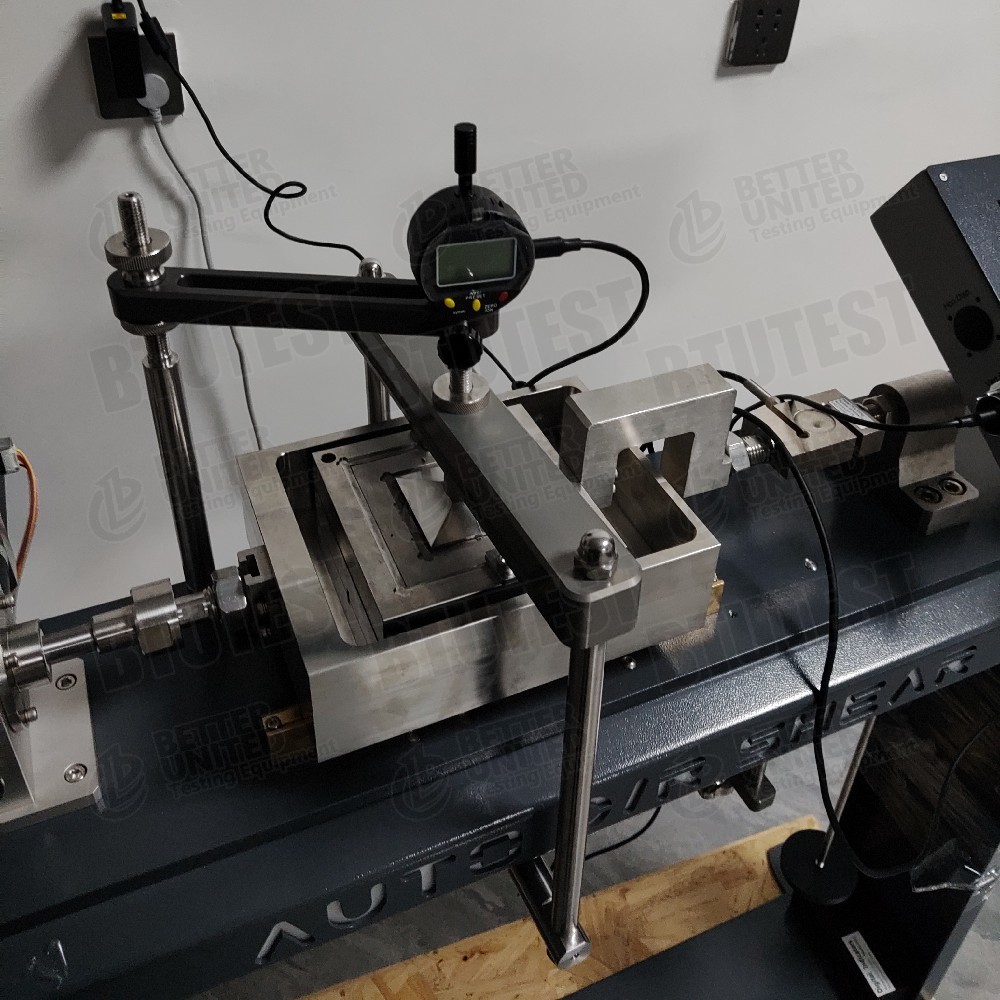

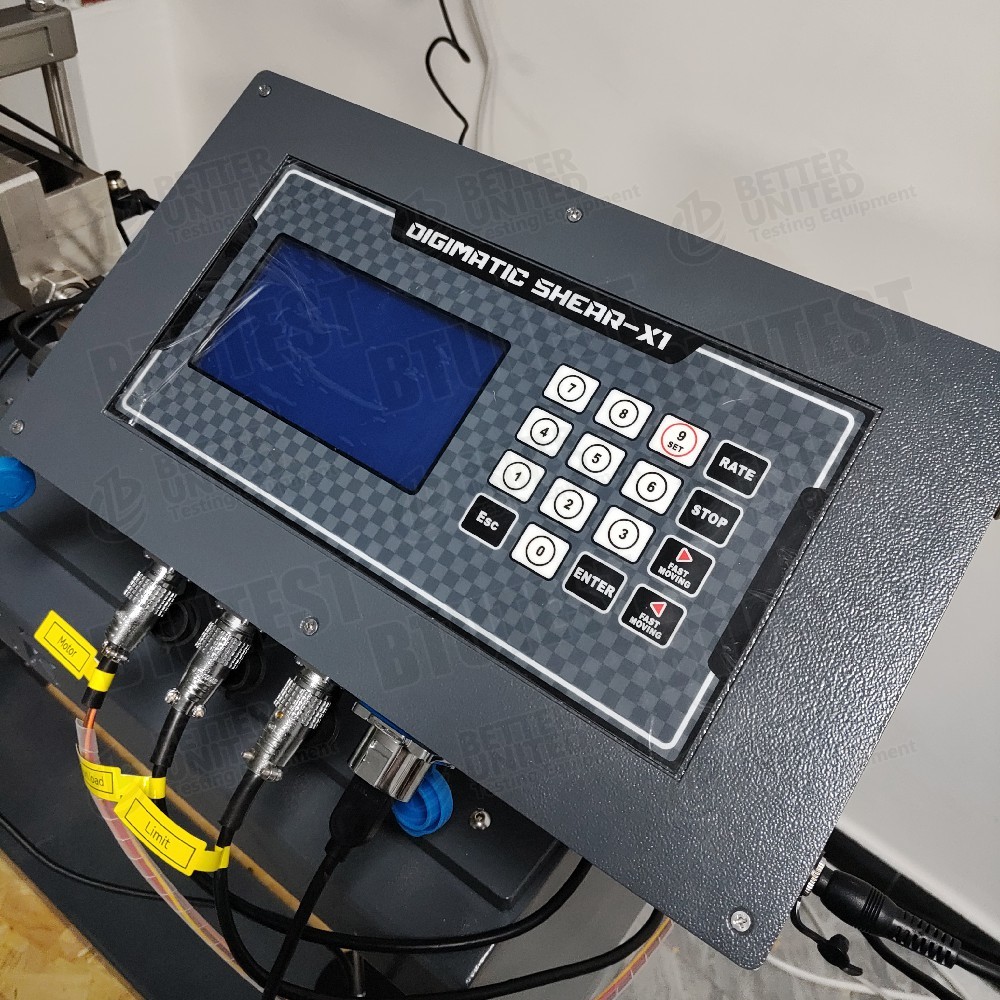

• Микропроцессорная система управления– Программируемая скорость тестирования, пауза, сброс; Связь USB 3.0 с компьютером.
• Быстрый возврат в исходное положение– Автоматически возвращает срезную коробку в исходное положение после испытания или во время остаточного сдвига, повышая удобство.
• Совместимость с двойным стандартом– Британский стандарт (DDS-10) использует квадратные образцы (60×60 или 100×100 мм); Американский стандарт (DDS-5) использует круглые образцы (диаметр 61,8×20 мм).
• Полностью автоматические остаточные модели (DDS-5F/10F)– Сервоприводное нагружение с замкнутым контуром, автоматическое возвратно-поступательное резание для испытаний на остаточную прочность.
• Рычажное заряжание (ДДС-10/5)– Традиционная весовая загрузка, простая и надежная, но требует ручного изменения веса.
• Широкий диапазон скоростей сдвига– 0,00001–9,99999 мм/мин, охватывающий сдвиг от медленного до быстрого.
• Большое сдвиговое смещение– До 25 мм, что намного больше, чем при обычном прямом сдвиге (6-8 мм), подходит для испытаний на остаточную прочность, требующих большого смещения.
• Дополнительные модули– Трение на границе раздела (структура грунта, геосинтетика) и контроль температуры (диапазон подлежит подтверждению).
• Программные модули– Стандартная консолидация, стандартный сдвиг, быстрый сдвиг, циклический сдвиг, реологический прямой сдвиг и т. д.

Приложение

• Испытание на остаточную прочность– Определить остаточную прочность на сдвиг (cᵣ, φᵣ) грунтов зоны скольжения, разломов и т. д. при больших смещениях.
• Традиционные испытания на прямой сдвиг– Быстрый сдвиг, консолидированный сдвиг, медленный сдвиг для достижения максимальной прочности.
• Циклический сдвиг– Имитировать снижение прочности при землетрясении или волновой нагрузке.
• Реологический прямой сдвиг– Изучить поведение грунтов при длительной ползучести.
• Трение интерфейса– С помощью дополнительного модуля проверьте углы трения грунт-бетон, грунт-геомембрана и т. д.
• Испытания с контролем температуры– С помощью дополнительного температурного модуля можно изучить влияние температуры на прочность на сдвиг.
• Соответствие международным стандартам– Соответствует BS 1377 и ASTM D3080, подходит для отечественных и международных проектов.

Преимущества

• Соответствие нескольким стандартам– Специальные британские и американские стандартные модели, а также общие полностью автоматические остаточные модели.
• Большое смещение (25 мм)– Лучше подходит для испытаний на остаточную прочность, чем обычный метод прямого сдвига (6–8 мм).
• Полностью автоматический сервопривод с замкнутым контуром (модели F)– Автоматическая возвратно-поступательная резка без ручного вмешательства, точный контроль траектории напряжения/деформации.
• Широкий диапазон скоростей сдвига– 0,00001–9,99999 мм/мин бесступенчато, от ползучести до быстрого сдвига.
• Интерфейс USB 3.0– Высокоскоростная передача данных, возможность дистанционного управления.
• Функция быстрого возврата– Повышает эффективность, особенно при многоступенчатом остаточном сдвиге.
• Модульное программное обеспечение– Консолидационные, сдвиговые, циклические и реологические модули можно комбинировать по мере необходимости.
• Расширяемость– Дополнительные интерфейсные модули контроля трения и температуры.

Что выбрать

Выберите модель в соответствии с требованиями тестирования:

Примечание. Основное различие между DDS-5F и DDS-10F может заключаться в размере образца (DDS-5F для круглых американских образцов, DDS-10F для квадратных британских образцов), но таблица неясна – уточните у производителя.

Ход процесса

Пример:Испытание остаточной прочности насыщенной глины (возвратно-поступательный сдвиг) с использованием полностью автоматического аппарата прямого остаточного сдвига (БТЕ-ДДС-5Ф)

• Подготовка образцов
  • Вырежьте нетронутый или переформованный образец глины, используя режущее кольцо Φ61,8×20 мм; насыщать.
  • Измерьте начальное содержание воды и плотность.

• Установка образца
  • Поместите образец в нижнюю коробку сдвига, установите верхнюю коробку, пористые камни и загрузочную пластину.
  • Расположите срезную коробку в нагрузочной раме прямого сдвига, соедините нормальные и горизонтальные нагрузочные стержни.
  • Установите датчики перемещения (горизонтального и вертикального).

• Примените обычный стресс
  • Примените целевое нормальное напряжение (например, 100 кПа) через сервосистему с замкнутым контуром.
  • Записывайте нормальное смещение до тех пор, пока консолидация не станет стабильной (дренированное состояние).

• Установите параметры сдвига
  • Выберите «модуль остаточного сдвига» или «модуль возвратно-поступательного сдвига».
  • Установите скорость сдвига (например, 0,5 мм/мин).
  • Установите предел смещения вперед (например, 10 мм).
  • Установите предел смещения обратного сдвига (например, 10 мм) и количество циклов (например, 5).
  • Выберите режим управления: контроль деформации (типовой).

• Начать возвратно-поступательную стрижку
  • Горизонтальная сервосистема толкает срезную коробку вперед; после достижения предела движения вперед он автоматически меняет направление движения.
  • Программное обеспечение записывает силу сдвига, смещение и время для каждого полупериода в режиме реального времени.
  • Постройте кривую смещения напряжения сдвига (несколько циклов).

• Условие остановки
  • Автоматически останавливается, когда заданное количество циклов завершено или напряжение сдвига стабилизируется (достигнута остаточная прочность).

• Разборка и чистка
  • Разгрузите нормальную силу, снимите образец, очистите коробку сдвига.

• Обработка данных
  • Программное обеспечение автоматически определяет пиковое напряжение сдвига (первый цикл) и стабилизированное напряжение сдвига (остаточное) для каждого полупериода.
  • Для испытаний при различных нормальных напряжениях постройте график остаточной прочности, чтобы рассчитать cᵣ и φᵣ.
  • Создать отчет об испытаниях.

Для моделей с рычажной загрузкой (ДДС-10/5): Нормальное напряжение применяется вручную с помощью гирь; во время стрижки требуется ручная запись или внешний регистратор данных.

Краткое содержание:В эту серию входят аппараты прямого сдвига с рычажной нагрузкой по британскому стандарту (квадратный образец), американский стандарт (круглый образец), а также полностью автоматические аппараты прямого сдвига с остаточным циклом и сервоприводом (5F/10F). Полностью автоматические модели поддерживают возвратно-поступательный сдвиг с большим смещением для испытаний на остаточную прочность. Все модели могут быть дополнительно оснащены модулями контроля трения и температуры интерфейса, а также модулями тестирования с богатым программным обеспечением. Выбор должен основываться на форме образца, соответствии конкретным стандартам, необходимости полностью автоматического испытания на остаточный сдвиг, а также на том, требуется ли более высокое усилие сдвига (10 кН).
