Аппарат прямого сдвига с контролируемой температурой

Характер продукции

Серия аппаратов прямого сдвига с контролируемой температурой

МоделиБТЕ-ДДС-1ФТ/ДДС-3ФТ/ТРА-15ФТ

Описание

В эту серию входят три аппарата прямого сдвига с регулируемой температурой для испытаний грунта на сдвиг в различных температурных условиях, в частности для обычных температур, мерзлого грунта и испытаний на остаточную прочность. Модели:

• БТЕ-ДДС-1ФТ: Полностью автоматический аппарат прямого сдвига с контролем температуры (одиночный блок, 0 ~ 90 ℃)
• БТЕ-ДДС-3ФТ: Полностью автоматический аппарат прямого сдвига мерзлого грунта (одиночный блок, -20 ~ 90 ℃)

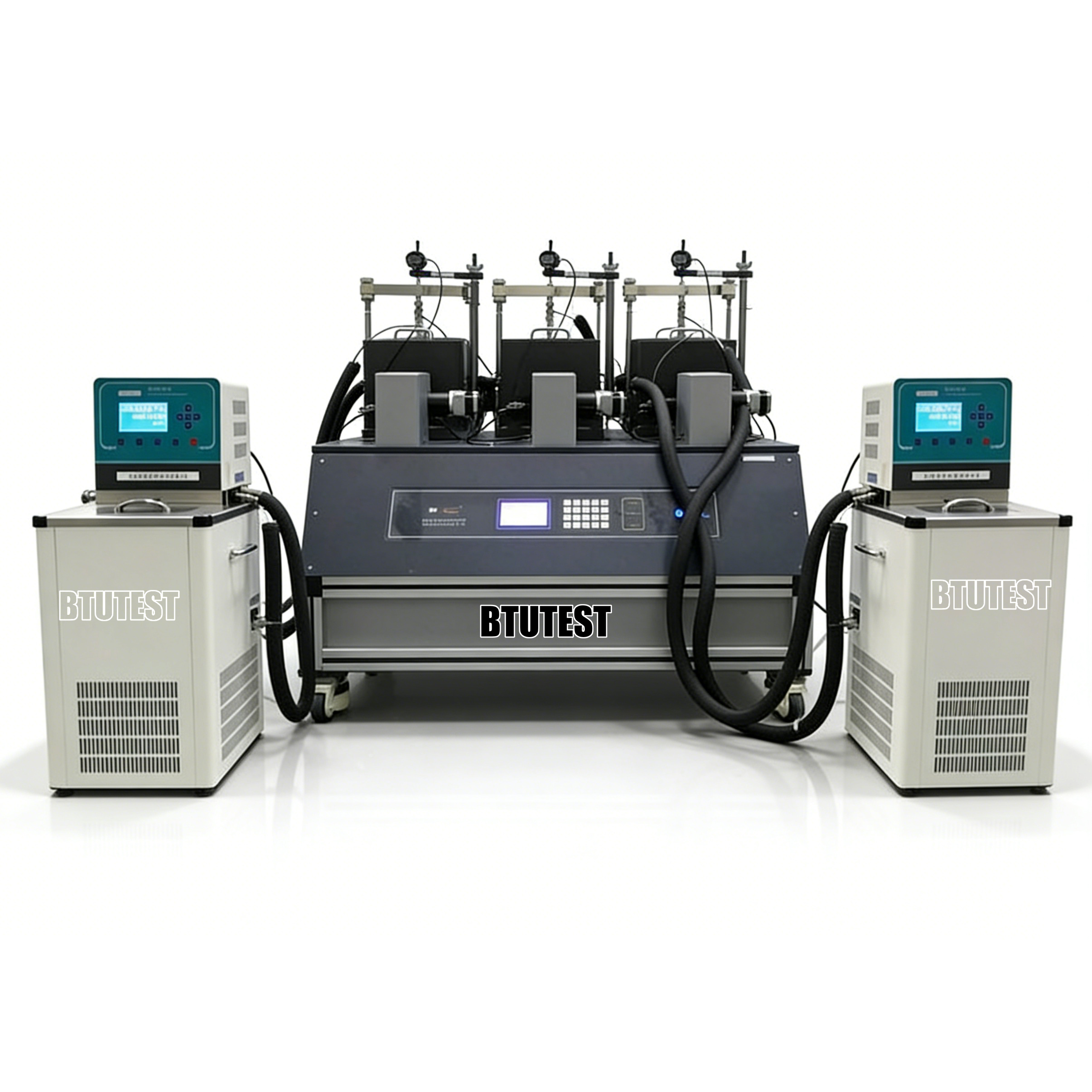

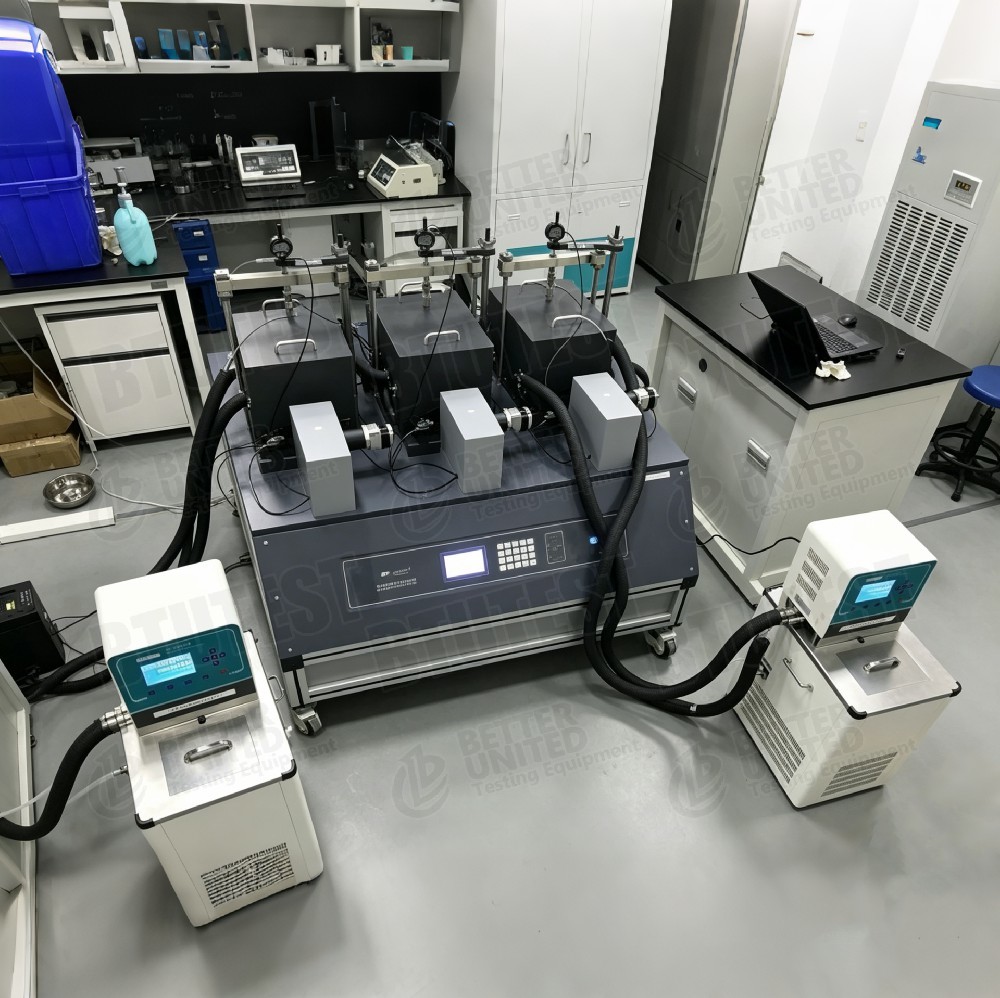

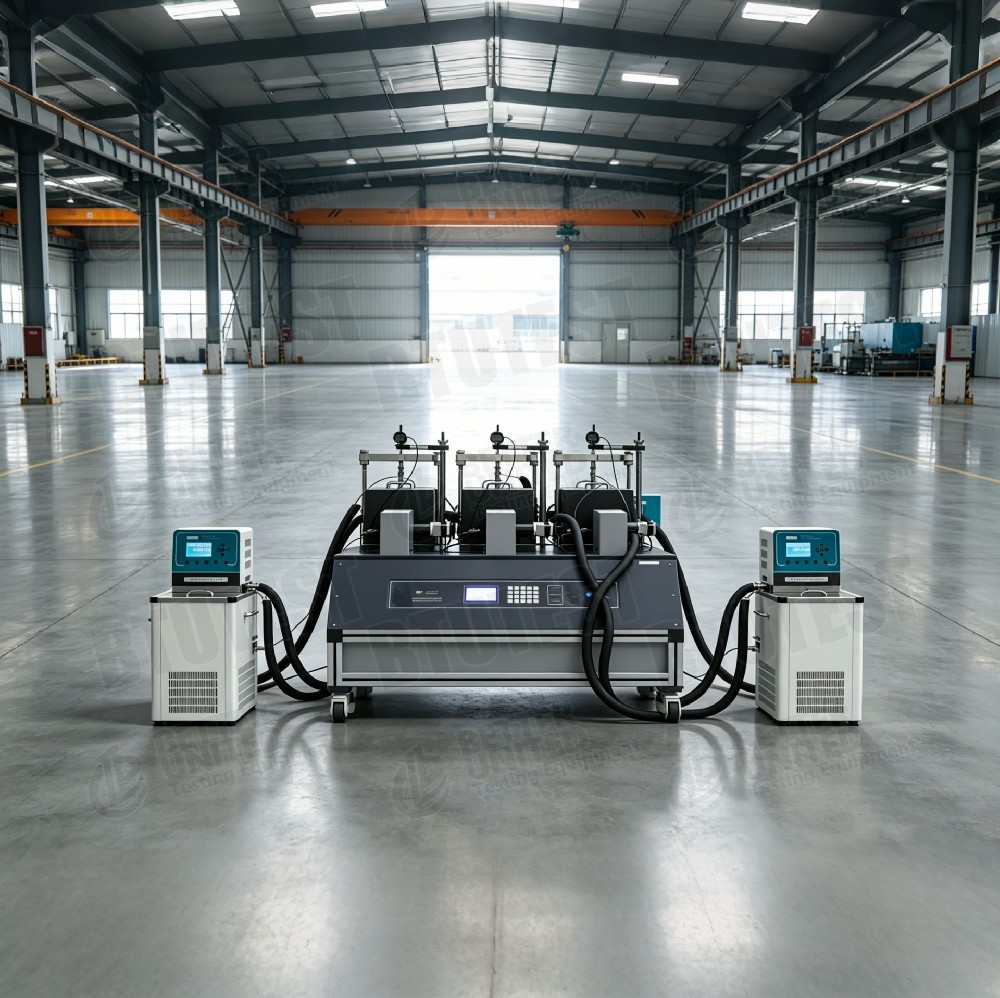

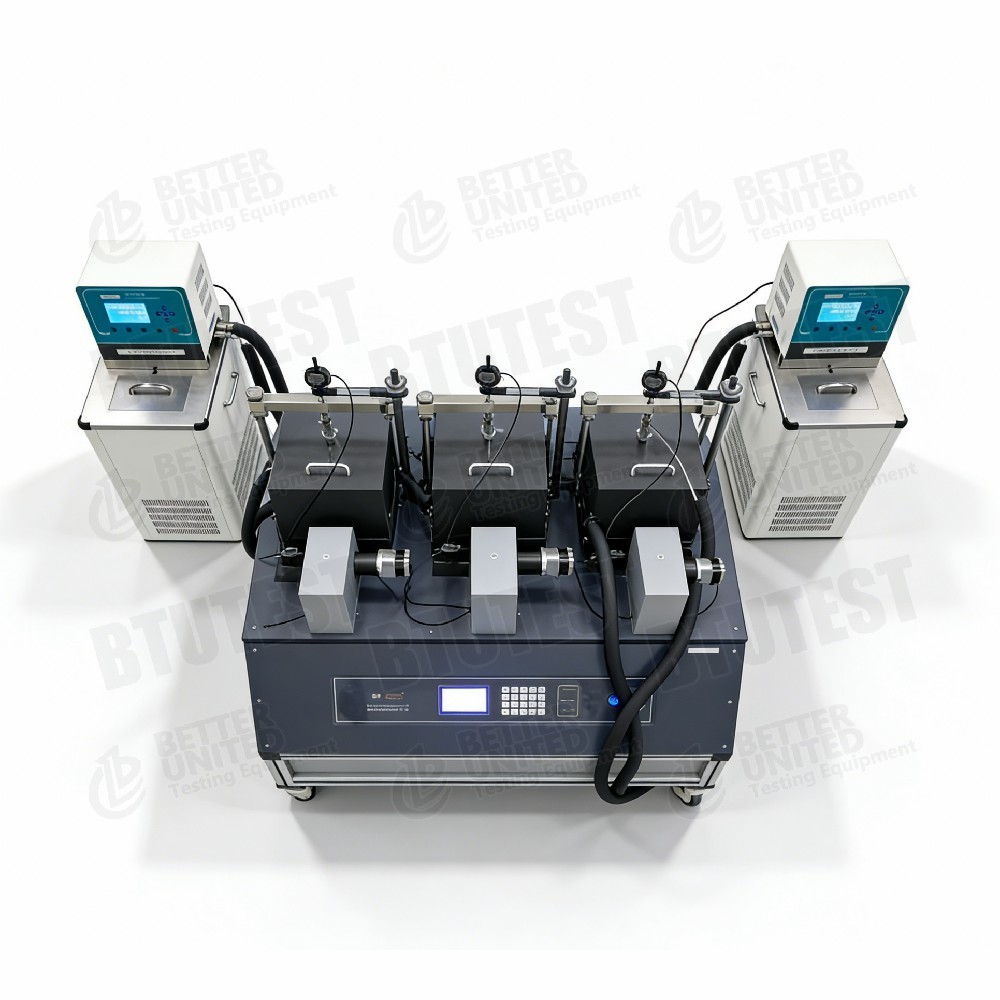

• БТЕ-ТРА-15ФТ: Полностью автоматический трехсекционный аппарат прямого сдвига остаточного материала с контролируемой температурой (три независимых сосуда с контролируемой температурой, 0 ~ 90 ℃)

Общие особенности:

• Размер образца: Φ61,8 мм × В20 мм (стандартное режущее кольцо)
• Скорость сдвига: 0,00001‑6 мм/мин.
• Максимальное нормальное напряжение: 1,6 МПа (все три модели)
• Максимальное напряжение сдвига: 1,6 МПа (ДДС-1ФТ и ТРА-15ФТ); ДДС-3ФТ: 10 МПа
• Точность сбора данных: ±0,1% полной шкалы.
• Режим загрузки: сервоуправление с обратной связью; горизонтальное направление может контролироваться напряжением или напряжением
• Дисплей: ЖК-дисплей 240×128 + мембранная клавиатура (количество цифр на клавиатуре варьируется)
• Модули испытаний: стандартная консолидация (ступенчатая нагрузка), прямой сдвиг, циклический сдвиг, прямой реологический сдвиг.

Стандарты испытаний (международные)

• АСТМ Д3080(Испытание на прямой сдвиг)
• АСТМ Д7329(Испытание на прямой сдвиг замороженного грунта)
• АСТМ Д7608(Определение остаточной прочности с использованием возвратно-поступательного сдвига)
• АСТМ Д5321(Сдвиг интерфейса – аналогичный принцип)
• ИСО 17892-10(Испытание на прямой сдвиг)
• БС 1377‑7(Испытание на прямой сдвиг)
• Для испытаний с контролируемой температуройАСТМ Д6519(термические свойства почв) также могут иметь значение.

Модель DDS-3FT способна выдерживать высокое напряжение сдвига 10 МПа и подходит для работы с мерзлым грунтом или высокопрочными материалами.

Спецификация

Деталь

• Один против трех единиц– ДДС-1ФТ/3ФТ – единичные (по одному экземпляру); TRA-15FT – трехсекционный, позволяющий одновременно резать три образца, что значительно повышает эффективность.
• Высокое напряжение сдвига (DDS-3FT)– Максимальное напряжение сдвига 10 МПа, подходит для мерзлого грунта, льда и высокопрочных материалов (обычные грунты обычно ≤1,6 МПа).
• Разница в регулировании температуры–
  • DDS-1FT: 0–90 ℃, подходит для общих высокотемпературных испытаний (например, асфальт, термические резервуары) и условий окружающей среды.
  • DDS-3FT: от -20 до 90 ℃, охватывает мерзлую почву (от минусовой) до высокой температуры, подходит для сезонных исследований и исследований вечной мерзлоты.
  • TRA-15FT: три сосуда с независимым управлением, каждый с температурой 0–90 ℃, позволяющие одновременно проводить испытания при разных температурах, точность ± 0,1 ℃.
• Сервоуправление с обратной связью– При нормальной и горизонтальной нагрузке используются серводвигатели, обеспечивающие точный контроль траектории напряжения или деформации и поддерживающие циклические и реологические испытания.
• Остаточный прямой сдвиг– В названии TRA-15FT имеется слово «остаточный», что, вероятно, обеспечивает достижение остаточной прочности за счет возвратно-поступательного сдвига (подтвердите программный модуль).
• Конфигурация датчика– Каждый блок включает в себя 2 датчика веса (нормальный и горизонтальный) и 1 датчик смещения (горизонтальное смещение; вертикальное смещение также может быть измерено, но не указано в списке). Итого для ТРА-15ФТ: 6 тензодатчиков + 3 датчика перемещения.
• Дисплей и клавиатура– TRA-15FT оснащен 20-клавишной мембранной клавиатурой и 3-канальными светодиодными индикаторами для мониторинга нескольких образцов.
• Тестовые модули– Все поддерживают стандартную консолидацию (ступенчатую нагрузку), прямой сдвиг, циклический сдвиг и прямой реологический сдвиг.

Приложение

• БТЕ-ДДС-1ФТ– Общий прямой сдвиг с контролируемой температурой, например, асфальтовые смеси, грунты-термальные резервуары, высокотемпературные земляные полотна, захоронение ядерных отходов.
• БТЕ-ДДС-3ФТ– Проектирование мерзлых грунтов (Цинхай-Тибетская железная дорога, арктические проекты), сезонные земляные работы мерзлых грунтов, исследования границ раздела лед-почва.
• БТЕ-ТРА-15ФТ– Высокоэффективные испытания на остаточную прочность (например, грунтов зоны скольжения); одновременные испытания на остаточную прочность при разных температурах или сравнение разных материалов.
• Циклический сдвиг– Имитировать снижение прочности при землетрясении или волновой нагрузке.
• Реологический прямой сдвиг– Ползучесть при длительной нагрузке.
• Преподавание и исследования– Лаборатории механики грунтов, изучающие температурные эффекты.

Преимущества

• Широкий температурный диапазон– -20~90 ℃ (DDS-3FT) или 0~90 ℃ (другие), что соответствует потребностям в мерзлой почве и высоких температурах.
• Высокое напряжение сдвига (DDS-3FT)– 10 МПа, позволяющие испытывать мерзлый грунт, лед, твердую глину или даже мягкую породу.
• Три независимых сосуда с регулируемой температурой (TRA-15FT)– Три температурные точки в одном тесте, утроение эффективности; каждый сосуд контролируется независимо (±0,1 ℃).
• Сервоуправление с обратной связью– Точный контроль траектории напряжения/деформации, поддерживающий циклические и реологические испытания.
• Несколько тестовых модулей– Консолидация, прямой сдвиг, циклический сдвиг, реология в одной системе.
• Высокая точность сбора данных– ±0,1% полной шкалы, достоверные данные.
• Остаточная прочность– TRA-15FT подходит для испытаний на остаточную прочность партий.
• Понятный интерфейс оператора– ЖК-дисплей + мембранная клавиатура со светодиодными индикаторами состояния (TRA-15FT).

Что выбрать

Выберите модель в соответствии с требованиями тестирования:

Примечание. Три сосуда TRA-15FT имеют независимый контроль температуры, что позволяет использовать разные температуры для каждого образца – идеальное решение для сравнительных исследований. Для испытаний на остаточную прочность убедитесь, что программное обеспечение включает модуль возвратно-поступательного сдвига.

Ход процесса

Пример:Испытание на быстрый сдвиг замороженного грунта (минусовая температура) с использованием полностью автоматического аппарата прямого сдвига замороженного грунта (БТЕ-ДДС-3ФТ)

• Подготовка образцов
  • Разрежьте ненарушенный мерзлый грунт или подготовьте отформованный образец мерзлого грунта с помощью режущего кольца Ø61,8×20 мм, выдерживая его при минусовой температуре.
  • Измерьте начальное содержание воды, плотность и температуру.

• Установка образца
  • Быстро поместите образец в коробку для резки (избегайте оттаивания), установите пористый камень и загрузочную пластину.
  • Поместите срезную коробку в камеру с контролируемой температурой, соедините нормальные и горизонтальные нагрузочные стержни.
  • Установите датчики перемещения и тензодатчики.

• Установить температуру
  • Установите целевую температуру (например, -15 ℃) в программном обеспечении, запустите систему контроля температуры и подождите, пока температура образца стабилизируется (обычно 1–2 часа в зависимости от размера).

• Примените обычный стресс
  • Примените целевое нормальное напряжение (например, 200 кПа) через сервосистему нагрузки.
  • Запишите нормальное смещение (деформация консолидации мерзлого грунта невелика) до стабилизации.

• Установите параметры сдвига
  • Выберите «модуль быстрого сдвига» или «модуль стандартного сдвига».
  • Установите скорость сдвига (например, 1 мм/мин – замерзший грунт часто срезается с относительно более высокой скоростью).
  • Установите предел смещения при сдвиге (например, 6 мм).
  • Выберите режим управления: контроль напряжения (общий) или контроль напряжения.

• Начать стрижку
  • Запустите горизонтальный серводвигатель, чтобы переместить срезную коробку.
  • Программное обеспечение регистрирует горизонтальную сдвиговую силу, горизонтальное смещение, нормальное смещение, температуру и время в режиме реального времени.
  • Постройте кривую смещения напряжения сдвига.

• Условие остановки
  • Автоматически останавливается при достижении заданного смещения или после явного падения пикового напряжения.

• Разборка и чистка
  • Прекратите контроль температуры, дайте температуре вернуться к температуре окружающей среды, сбросьте нормальную силу и извлеките образец.
  • Очистите коробку срезов, соблюдая осторожность, чтобы не образовывался конденсат.

• Обработка данных
  • Программное обеспечение рассчитывает пиковое напряжение сдвига (или остаточное напряжение сдвига).
  • Для испытаний при различных нормальных напряжениях постройте диаграмму огибающей Мора-Кулона, чтобы получить сцепление мерзлого грунта c и угол трения φ.
  • Создать отчет об испытаниях.

Для ТРА-15ФТ (трехсекционный):

• Три образца могут быть установлены одновременно, каждый сосуд независимо настроен на разную температуру (например, -5 ℃, 0 ℃, +5 ℃).
• Программное обеспечение может контролировать начало резки для каждой секции ножниц независимо (или одновременно).
• После испытания автоматически генерируется сравнение прочностных параметров при трех температурах.
• Идеально подходит для изучения влияния температуры на остаточную прочность.

Краткое содержание:В этой серии представлены одноблочные и трехблочные аппараты прямого сдвига с регулируемой температурой, охватывающие диапазоны температур 0–90 ℃ и -20–90 ℃. DDS-1FT — это универсальная система прямого сдвига с контролем температуры; DDS-3FT специализируется на мерзлых грунтах и ​​выдерживает высокое напряжение сдвига 10 МПа; TRA-15FT — это трехблочная система с независимым контролем температуры, подходящая для эффективных испытаний на остаточную прочность и сравнительных исследований при различных температурах. Выбор должен основываться на требуемом температурном диапазоне, необходимости высокой силы сдвига, пропускной способности образцов и требованиях к испытаниям на остаточную прочность.
