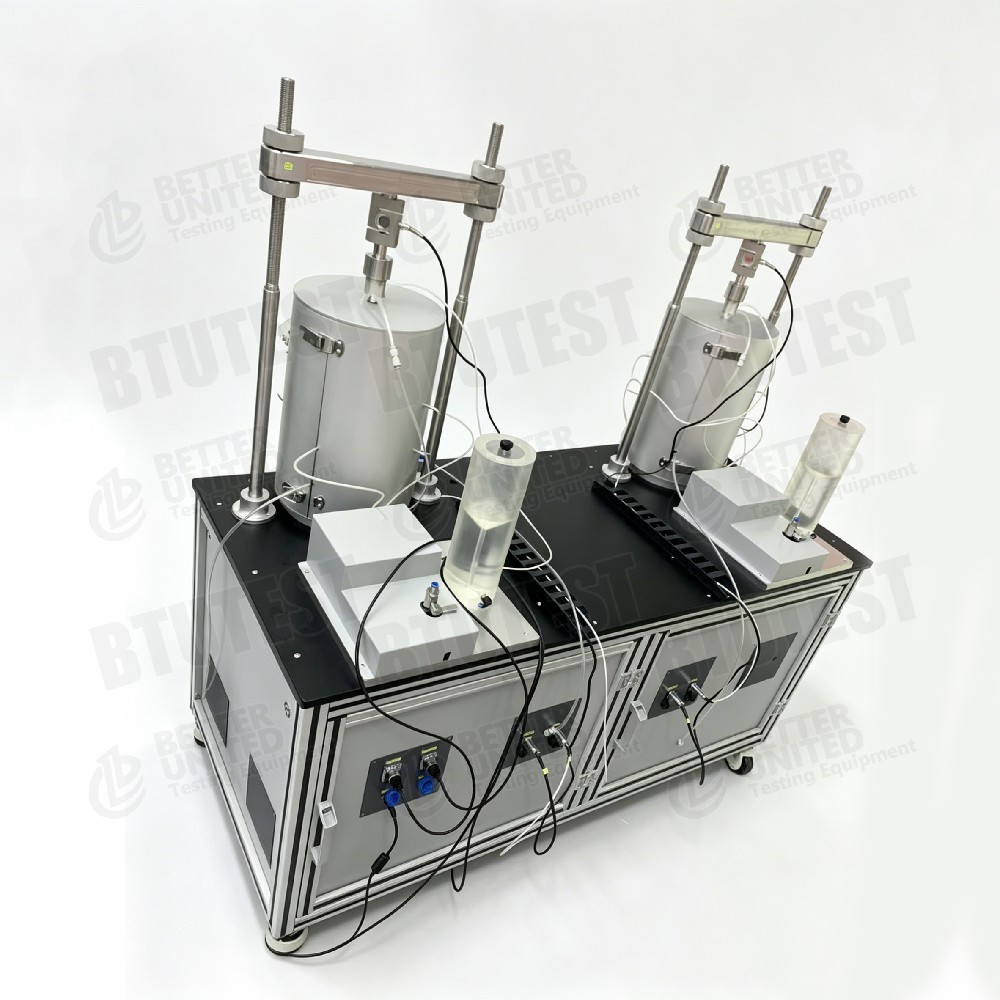

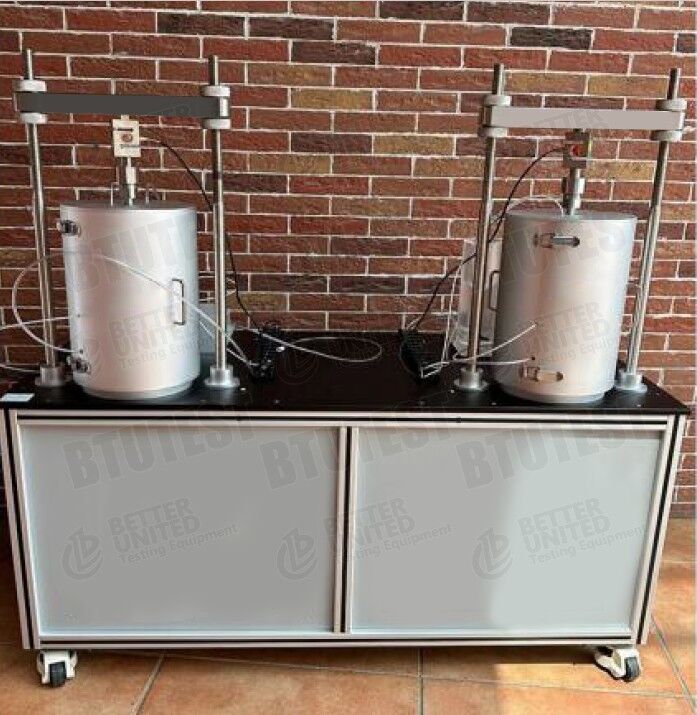

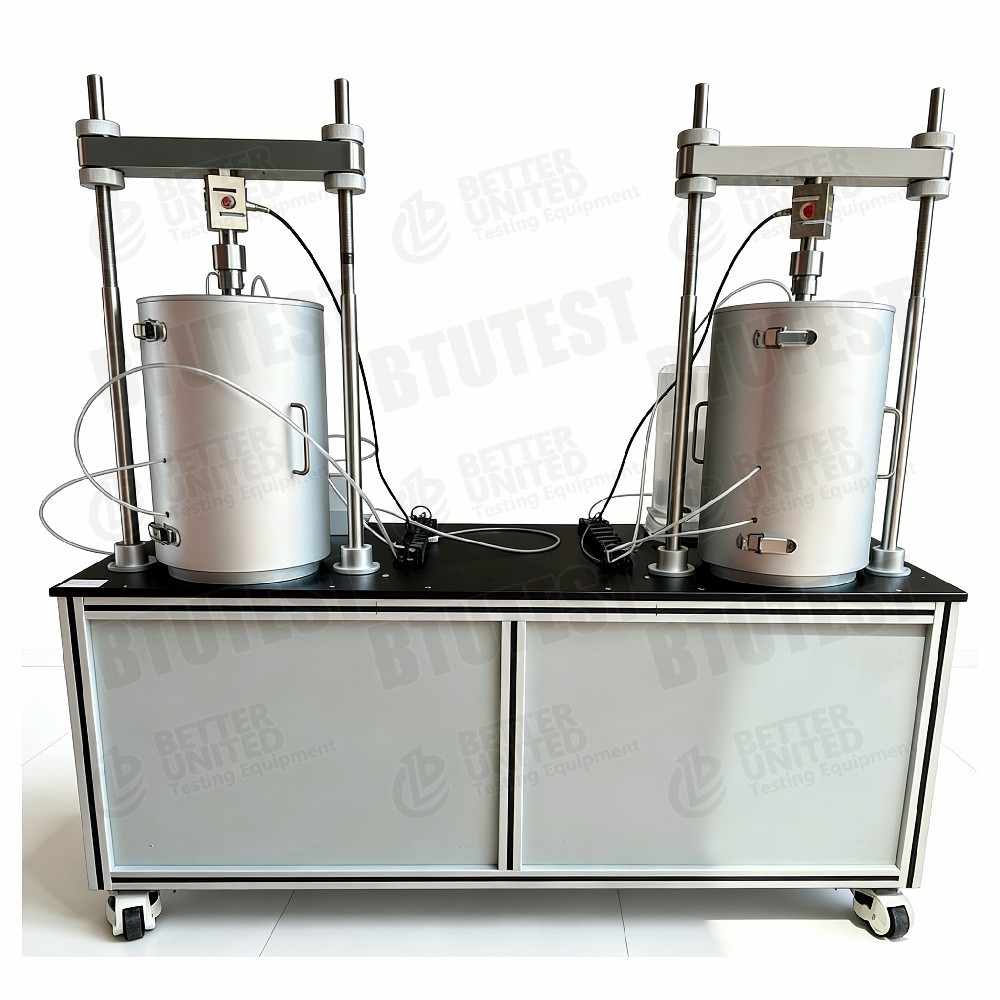

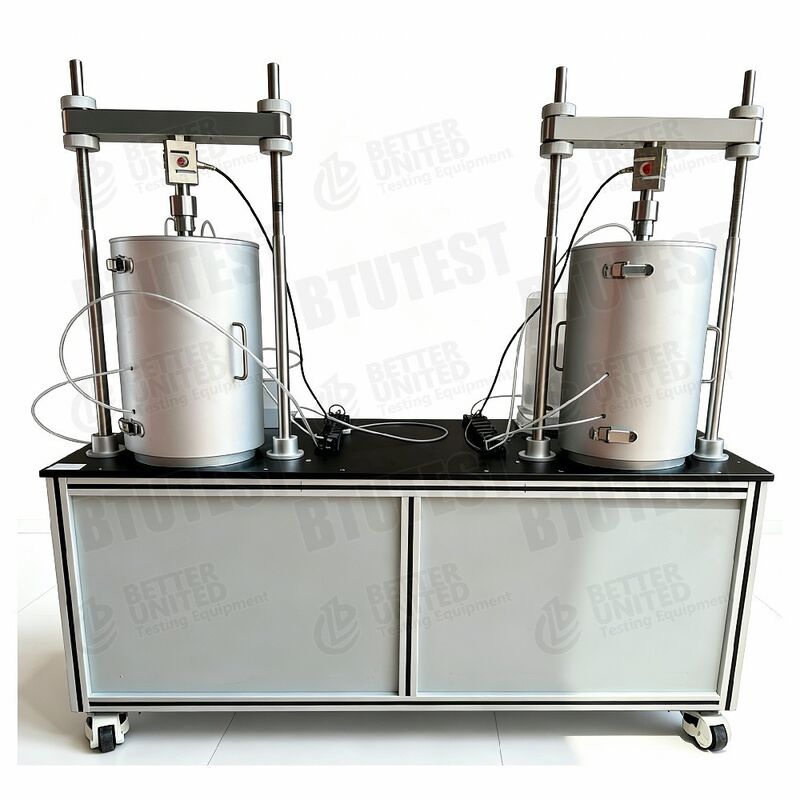

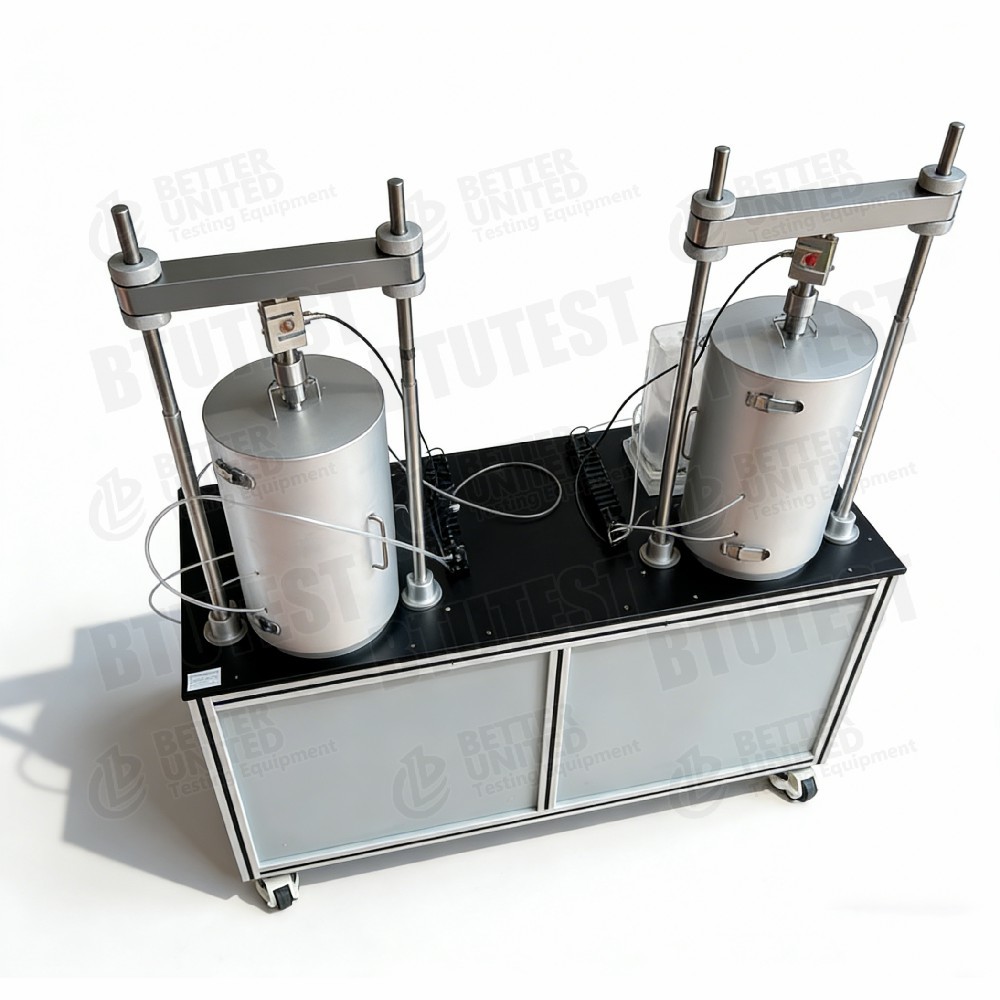

Автоматический трехосный аппарат для ненасыщенной почвы с контролем температуры

Характер продукции

1. Описание

Это оборудование представляет собойПолностью автоматический трехосный аппарат для ненасыщенного грунта с контролем температуры (многоблочный), модельБТЕ-ТТС-1УТ. Это специализированное устройство, которое объединяет систему контроля температуры в трехосный аппарат для ненасыщенного грунта, что позволяет проводить сложные совмещенные испытания, включающиепуть напряжения, контроль температуры и циклы сушки-смачивания. В системе используется двухкамерный датчик давления, высокоточные контроллеры давления/объема и программное обеспечение для четырехмерного управления (осевое напряжение, радиальное напряжение, поровое давление воздуха, поровое давление воды). Он подходит для изучения термогидромеханического поведения в экологической геотехнической инженерии.

2. Стандарты испытаний

BTU-TTS-1UT Полностью автоматический трехосный аппарат для ненасыщенного грунта с контролем температуры (многоблочный)разработан и изготовлен в соответствии или превосходит требования следующих новейших международных стандартов:

• АСТМ Д6836-25— Определение характеристической кривой почвенной воды (SWCC)
• АСТМ Д5298-16— Измерение потенциала почвы (всасывания) с использованием фильтровальной бумаги
• АСТМ Д3999-11— Модуль упругости и демпфирующие свойства грунтов с использованием циклического трехосного аппарата (включая ненасыщенный грунт)
• АСТМ Д7012-23— Прочность на сжатие и модули упругости при различных напряжениях и температурах.
• АСТМ Д4767-11(2020)— Сводное недренированное (CU) испытание на трехосное сжатие
• АСТМ Д7181-20— Сводное испытание на трехосное сжатие с дренажем (CD)
• АСТМ Д2850-26— Неконсолидированное-недренированное (UU) испытание на трехосное сжатие
• ИСО 17892-9:2018— Сводные испытания на трехосное сжатие водонасыщенных грунтов.
• АСТМ Д2434-26— Постоянная водопроницаемость крупнозернистых грунтов
• АСТМ Д5084-24— Гидравлическая проводимость с использованием гибкого датчика измерения толщины стенок
• ЕН ИСО 17892-8:2018— Неконсолидированное недренированное трехосное испытание (европейское)
• БС 1377-7:1990— Испытания на прочность на сдвиг (общее напряжение/траектория напряжения)

3. Спецификация (параметр)

Программные модули: Сбор данных, консолидация ненасыщенного грунта, трехосное испытание на деформацию ненасыщенного грунта, траектория напряжения ненасыщенного грунта, четырехмерный контроль, трехосная ползучесть ненасыщенного грунта, испытательный модуль цикла сушки-увлажнения, испытательное оборудование для контроля температуры.

4. Деталь (технические детали)

• Двухкамерная камера давления: Предназначен для испытаний цикла сушки-смачивания, обеспечивает независимую или одновременную загрузку внутренней и внешней камер во время процессов сушки и смачивания.
• Четырехмерное управление: Программное обеспечение может независимо контролировать осевое напряжение, радиальное напряжение (давление в ячейке), поровое давление воздуха и поровое давление воды, обеспечивая настоящие совмещенные испытания в нескольких полевых условиях.
• Высокоточные регуляторы громкости: Контроллеры клеточной и поровой воды имеют разрешение 1 кПа и абсолютную точность ± 1 кПа; Контроллер порового давления воздуха имеет точность ± 1 кПа и разрешение 0,1 кПа.
• Система осевой нагрузки: Максимальная тяга 10 кН, точность ±0,1% полной шкалы; диапазон скоростей 0,00001~10 мм/мин, ход 100 мм, с функцией быстрой перемотки вперед/назад.
• Система контроля температуры: -5℃ ~ +100℃, точность ±0,1℃, возможность имитировать замораживание-оттаивание, высокую температуру, постоянную температуру и другие температурные условия.
• Модуль цикла сушки-смачивания: Поддерживает циклы сушки (увеличение давления воздуха/уменьшение давления воды) и смачивания (уменьшение давления воздуха/увеличение давления воды) в сочетании с контролем напряжения и температуры – подходит для климатической экологической геотехники.
• Возможность работы с несколькими устройствами: предполагает возможность параллельного подключения нескольких датчиков давления для одновременного испытания нескольких образцов.

5. Приложение

• Экологическая геотехническая инженерия: механическая реакция почвы при совмещенных циклах высыхания-увлажнения и изменениях температуры.
• Изменение климата и инфраструктура: влияние циклов осадков-испарения на откосы, земляное полотно, покрытие свалок.
• Исследования замораживания-оттаивания: поведение ненасыщенной почвы при минусовых температурах (-5℃)
• Буферные материалы хранилища ядерных отходов: термогидромеханическая муфта (например, бентонит)
• Обработка фундамента в жарких и влажных регионах: прочность и деформация почвы при высокой температуре и высокой влажности.
• Энергетические котлы и геотермальные тепловые насосы: влияние температуры на механические свойства поверхности раздела свая-грунт.
• Преподавание и передовые исследования: обучение и исследования по многопрофильной механике грунтов.

6. Преимущества

• Широкий температурный диапазон: -5℃ ~ +100℃, включая сценарии замерзания-оттаивания и высокотемпературные сценарии.
• По-настоящему полностью автоматический трехосный аппарат для ненасыщенного грунта с регулируемой температурой.: не требуется ручное вмешательство для регулирования температуры и всасывания
• Двухкамерная камера давления: специально разработан для циклов сушки-смачивания, точное измерение изменения объема.
• Четырехмерное независимое управление: осевое напряжение, клеточное давление, поровое давление воздуха, поровое давление воды – каждое из них контролируется независимо.
• Высокоточные датчики и контроллеры: точность давления ± 1 кПа, точность тяги ± 0,1% полной шкалы
• Богатые программные модули: включает консолидацию, трехосную деформацию, траекторию напряжения, ползучесть, циклы сушки-смачивания, контроль температуры.
• Возможность работы с несколькими устройствами: поддерживает параллельное подключение нескольких датчиков давления для повышения эффективности испытаний.
• Импортный керамический диск.: Высокое значение воздухозабора 500 кПа, стабильная производительность.

8. Что выбрать (руководство по выбору)

9. Ход процесса

• Подготовка образцов→ Подготовьте образец ненасыщенного грунта диаметром 39,1 мм × В80 мм.
• Установите керамический диск и образец.→ Установите керамический диск с высоким воздухозаборником (предварительно насыщенный) и поместите его в двухкамерную камеру давления.
• Установить температуру→ Установите целевую температуру (например, -5℃ или +60℃); дождитесь стабилизации температуры (точность ±0,1℃)
• Равновесие насыщения и всасывания→ Примените поровое давление воздуха и поровое давление воды, используя технику перемещения оси, чтобы достичь целевого всасывания матрицы.
• Циклы сушки-смачивания (опция)→ Выполните сушку (увеличьте давление воздуха/уменьшите давление воды) и увлажнение (уменьшите давление воздуха/увеличьте давление воды) в запрограммированной последовательности; регистрировать изменения объема и содержания воды
• Этап консолидации→ Примените чистое давление в ячейке; изменение громкости записи
• Стадия сдвига или пути напряжения→ Выполните сдвиг с постоянной деформацией или настраиваемую траекторию напряжения (четырехмерный контроль)
• Стадия ползучести (опционально)→ Поддерживать постоянный стресс; рекордная деформация ползучести
• Сбор данных→ Записывайте: осевое напряжение, радиальное напряжение, поровое давление воздуха, поровое давление воды, изменение объема, температуру, смещение, осевую силу.
• Постобработка→ Программное обеспечение генерирует кривые растяжения-деформации, диаграммы путей всасывания, кривые влияния цикла сушки-смачивания, кривые влияния температуры и т. д.
• Многоквартирное расширение (если применимо)→ При использовании многоблочной системы проводите параллельные или сравнительные испытания на нескольких образцах одновременно.
