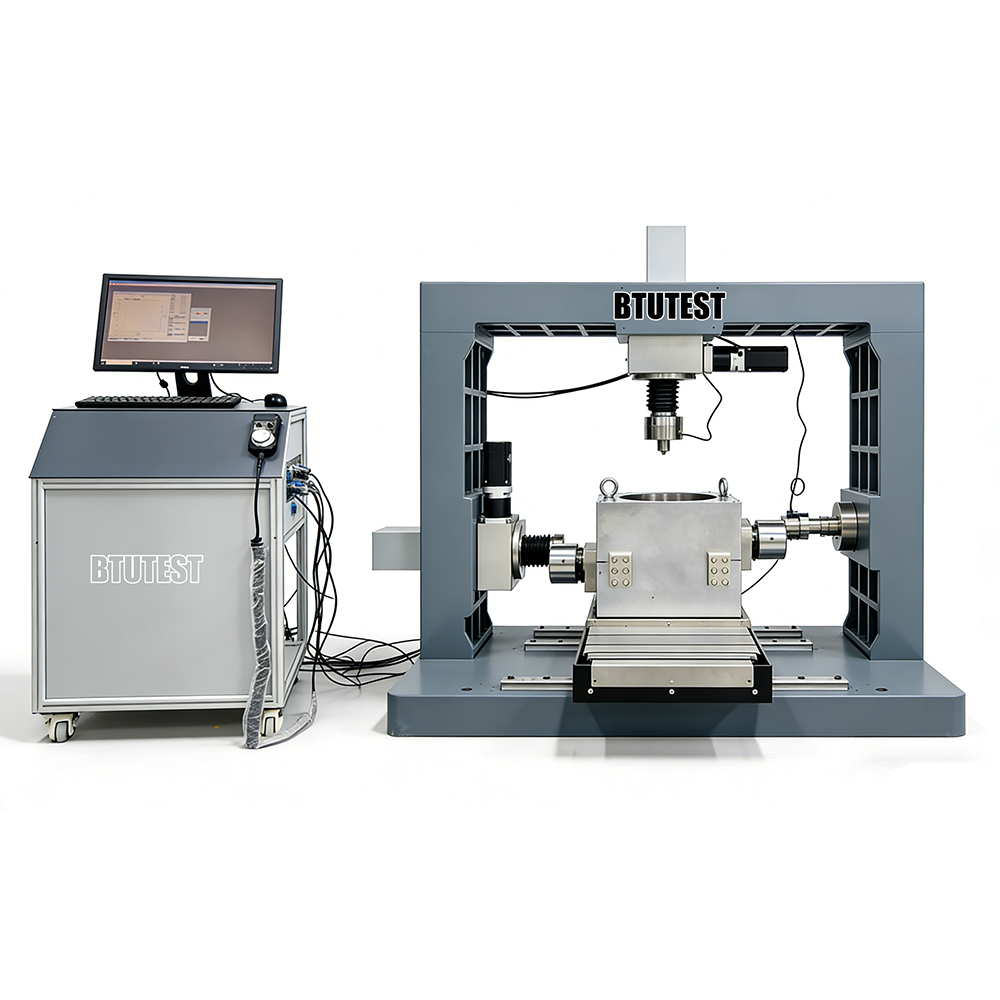

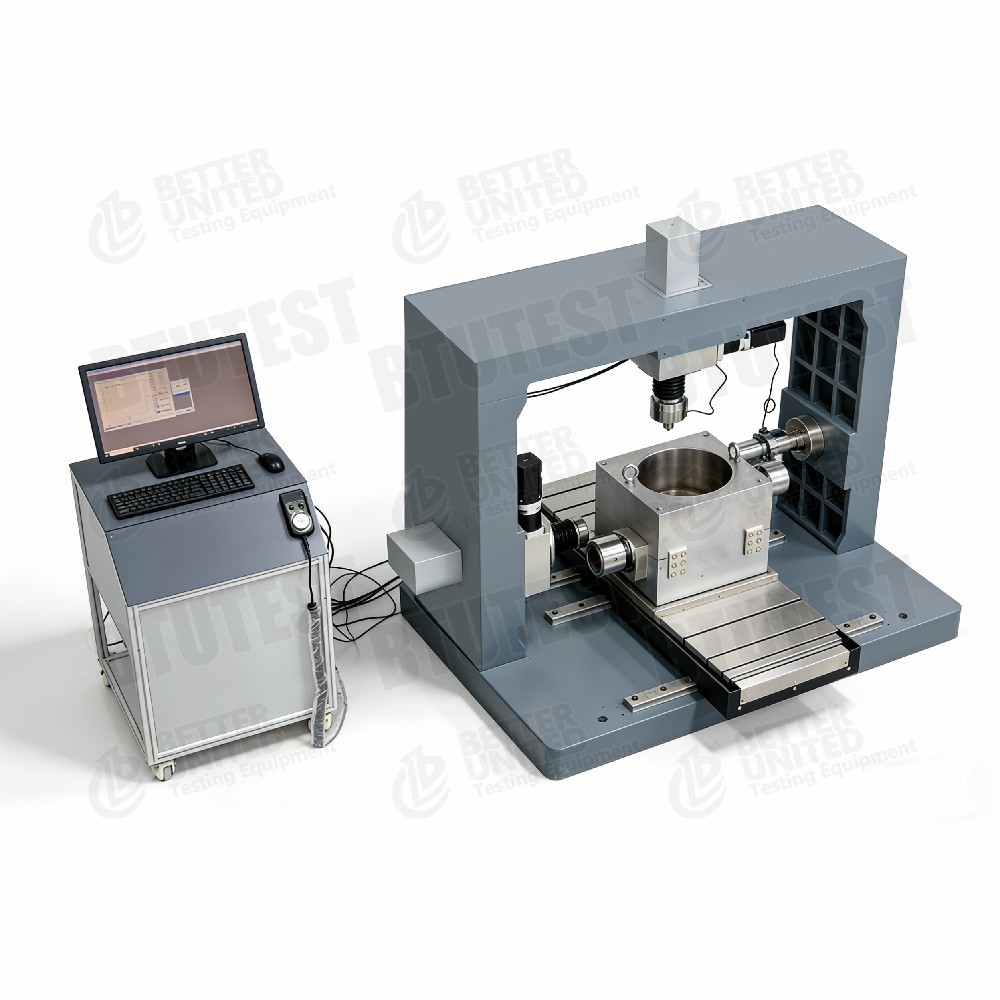

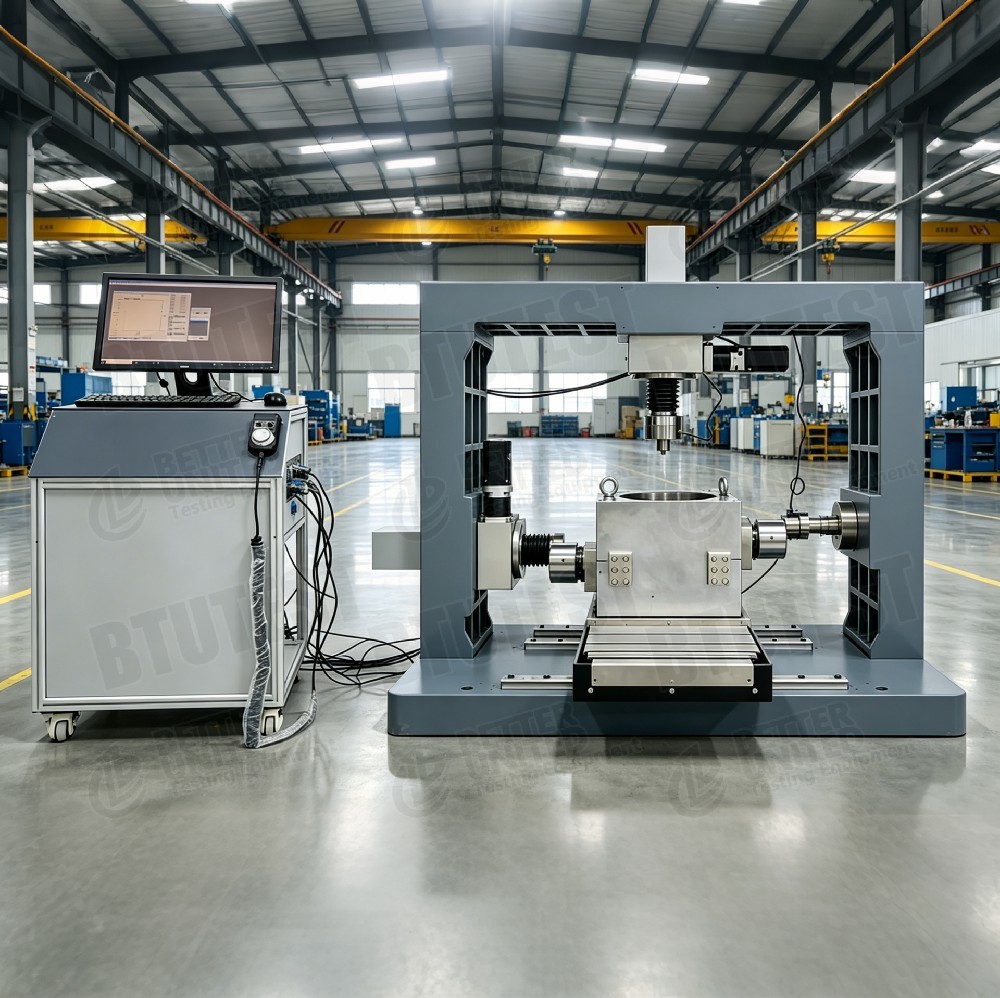

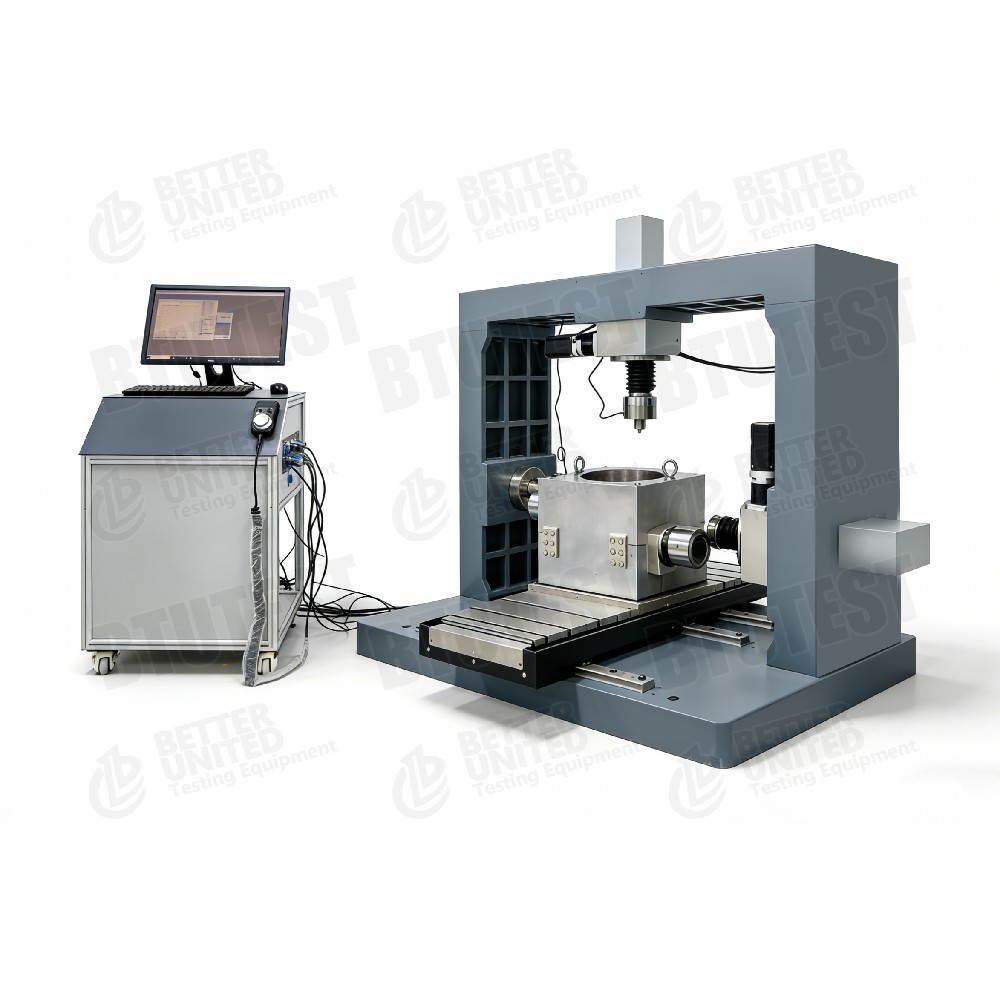

Большой аппарат для прямого сдвига Простой срезной аппарат

Характер продукции

Большой аппарат для прямого сдвига/простой срез – обзор серии

Описание

Эта серия состоит избольшие устройства для прямого сдвига/простые срезные устройстваПредназначен для испытаний на сдвиг крупнозернистых грунтов, каменной наброски, геосинтетических материалов, границ раздела грунтовых структур и других крупногабаритных образцов. В оборудовании используется съемная портальная реактивная рама, а также предлагаются различные диапазоны усилий и варианты размеров образцов. Основные модели включают в себя:

Первая группа (аппарат для прямого сдвига/простого сдвига)

• БТЕ-ДДС-100: класс 100 Т (1200 кН), макс. образец Д.750×В.750×В.400 мм
• БТЕ-ДДС-40ФМ: класс 40 Т (400 кН), образец Ø500×В.300 мм или 300×300×300 мм.
• БТЕ-ДДС-35ФМ: класс 20 Т (200 кН), образец 300×300×300 мм или 200×200×200 мм.

Вторая группа (полностью автоматический большой аппарат прямого сдвига)

• БТЕ-ДДС-35Ф: класс 20 Т (200 кН), образец 300/150/200/100 мм
• БТЕ-ДДС-45Ф: класс 40 Т (400 кН), образец 500 мм (квадратный или круглый)

Общие особенности:

• Способны к стандартной консолидации, стандартному сдвигу, быстрому сдвигу, возвратно-поступательному сдвигу, циклическому сдвигу, реологическому прямому сдвигу, простому сдвигу и т. д.
• Оснащен многоканальным блоком сбора данных и программным обеспечением Windows для сбора/обработки.
• Скорость горизонтального сдвига плавно регулируется (0,00001–10 мм/мин).
• Дополнительные обновления: сдвиг интерфейса, простой сдвиг, контроль температуры и т. д.

Стандарты испытаний (международные)

• АСТМ Д3080(Испытание на прямой сдвиг)
• АСТМ Д5321(Прямой сдвиг на границе раздела геосинтетика и грунта)
• АСТМ Д6243(Сопротивление сдвигу на границе раздела геосинтетика-грунт)
• АСТМ Д3080-04(Крупномасштабный прямой сдвиг для крупнозернистых почв)
• АСТМ Д6528(Простое испытание на сдвиг)
• ИСО 17892-10(Испытание на прямой сдвиг)
• БС 1377‑7(Испытание на прямой сдвиг)
• ЕН 1997‑2(Еврокод 7 – Часть 2)

Серия соответствует требованиям этих стандартов для крупных образцов, крупнозернистых грунтов, межфазного сдвига и простых испытаний на сдвиг.

Спецификация

На основе двух снимков экрана параметры для каждой модели суммированы следующим образом (некоторые данные объединены с обоих изображений):

> Примечание: Грузоподъемность рамы БТУ-ДДС-35ФМ указана как 1200 кН, а вертикальная нагрузка всего 200 кН – вероятно, опечатка; фактическая емкость рамы должна соответствовать допустимой нагрузке.

Ддеталь

• Съемная портальная реактивная рама– Легко транспортировать и устанавливать на месте; подходит для крупных образцов и высоких нагрузок.
• Несколько размеров образцов– Длина/диаметр стороны от 100 мм до 750 мм, охватывают грубые почвы и каменную насыпь, которые невозможно проверить в обычных трехосных ячейках.
• Система подъема срезной коробки– Электрический подъемник для самой крупной модели (100 т), ручной подъемник или цепной блок для средних моделей, облегчающий перемещение тяжелых ножниц.
• Высокоточные тензодатчики– Точность ±0,1% полной шкалы обеспечивает точные измерения при больших тоннажах.
• Широкий бесступенчатый диапазон скоростей– 0,00001–10 мм/мин, способные имитировать ползучесть до быстрого сдвига.
• Простая способность к сдвигу— Некоторые моделиподдержка простых испытаний на сдвиг с использованием срезных коробок со штабелирующими кольцами.
• Богатые программные модули– Включите стандартную консолидацию, стандартный сдвиг, возвратно-поступательный сдвиг, быстрый сдвиг, циклический сдвиг, реологию, простой сдвиг и т. д.; пользователи могут комбинировать по мере необходимости.
• Гибкость обновления– Доступны обновления программного обеспечения (модули связи) и аппаратные опции (сдвиг интерфейса, контроль температуры).

Приложение

• Крупнозернистые грунты и каменная насыпь– Определить параметры прочности на сдвиг для высоких плотин, земляного полотна, отвалов шахт и других крупных инженерных насыпей.
• Интерфейсы структуры грунта– Изучите характеристики трения грунта свай, грунта подпорной стенки, грунта труб и т. д. (требуется дополнительный модуль сдвига интерфейса).
• Геосинтетики– Прочность на сдвиг между геотекстилем, геомембранами, георешетками и почвой.
• Простые испытания на сдвиг– Моделирование простых состояний напряжения сдвига для изучения анизотропии почвы или циклической реакции.
• Возвратно-поступательный и циклический сдвиг– Оценить снижение прочности и остаточную прочность при повторяющихся нагрузках (например, землетрясениях, волнах).
• Реологическое поведение– Ползучесть при длительной нагрузке.
• Высокотоннажные испытания– Вертикальная сила до 1200 кН, подходит для высокопрочных скальных пород или больших валунов.

Преимущества

• Высокая емкость и большой размер– Усилие до 1200 кН и образец размером 750×750×400 мм, что позволяет проводить прямые испытания насыпей с сортировкой в ​​полевых условиях и избегать эффекта масштаба.
• Модульный каркас– Съемная конструкция упрощает транспортировку и установку, подходит для ограниченного лабораторного пространства или использования на месте.
• Высокая точность измерения– Тензодатчики ±0,1% полной шкалы, разрешение смещения до 0,001 мм (1 мкм).
• Многофункциональное тестирование– Одна машина может выполнять прямой сдвиг, простой сдвиг, возвратно-поступательный сдвиг, циклический сдвиг, реологию и т. д.
• Широкий диапазон скоростей– От чрезвычайно медленной ползучести до быстрого сдвига, отвечающего различным стандартам.
• Автоматизированный сбор и обработка– Программное обеспечение Windows автоматически собирает данные, отображает кривые в реальном времени и рассчитывает параметры прочности.
• Расширяемость– Опциональный сдвиг интерфейса, контроль температуры, соединительные модули для будущих исследовательских нужд.
• Прочный и безопасный– Прочная реактивная рама с защитой от перегрузки.

Что выбрать

Выберите подходящую модель в соответствии с требованиями тестирования:

Требование	Рекомендуемая модель	Причина
Самый крупный образец 750х750 мм, очень высокая нагрузка (≥1000 кН)	БТУ-ДДС-100	Вертикальная/горизонтальная сила 1200 кН, электрическая таль
Образец до 500 мм, усилие 400 кН.	БТУ-ДДС-40ФМ или ДДС-45Ф	40FM поддерживает простой сдвиг; 45F предназначен только для прямого сдвига.
Образец до 300 мм, усилие 200 кН.	БТУ-ДДС-35ФМ или ДДС-35Ф	35FM поддерживает простой сдвиг; 35F предназначен только для прямого сдвига.
Нужен простой срез (штабелируемые кольца)	ДДС-100/40ФМ/35ФМ	Эти модели явно включают простую функцию сдвига.
Нужен циклический или возвратно-поступательный сдвиг	Поддержка всех моделей (программные модули)	Убедитесь, что программное обеспечение включает необходимый модуль.
Нужен сдвиг на границе раздела (структура грунта)	Любая модель с дополнительным «модулем сдвига поверхности раздела»	Требует дополнительных приспособлений
Нужен контроль температуры (мерзлая почва или высокая температура)	Дополнительный блок контроля температуры /45	Уточните температурный диапазон у производителя.
Бюджет ограничен, образец ≤300 мм, усилие ≤200 кН	БТУ-ДДС-35Ф	Хорошее соотношение цены и качества, полный набор функций
Масштабные исследования, максимальная гибкость	БТУ-ДДС-100	Высочайшая сила и размер, а также дополнительные соединительные модули.

> Примечание. «FM» в DDS-40FM/35FM, скорее всего, означает «Прямой сдвиг + Простой сдвиг». DDS-35F/45F может поддерживать только прямой сдвиг (без простого сдвига). При выборе подтвердите наличие программного модуля.

Ход процесса

Пример:Испытание на прямой сдвиг большой каменной насыпи (БТЕ-ДДС-100, образец 750×750×400 мм, постоянное нормальное напряжение)

• Подготовка образцов
  • Подготовьте камненасыпной материал в соответствии с градацией поля, контролируйте содержание воды, уплотняйте слоями до заданной плотности.
  • Размер образца 750×750×400 мм; общая масса может достигать нескольких тонн.
• Установка срезной коробки
  • Используйте электрическую лебедку, чтобы установить нижнюю срезную коробку на основание рамы.
  • Поместите образец в нижний ящик, выровняйте поверхность.
  • Установите верхнюю срезную коробку и прикрепите вертикальную загрузочную пластину.
• Установить датчики
  • Установите вертикальный датчик нагрузки (1200 кН) и горизонтальный датчик нагрузки (1200 кН).
  • Установите датчики вертикального смещения (несколько, например, по одному в каждом углу) и датчик горизонтального смещения.
  • Подключите регистратор данных к компьютеру.
• Примените обычный стресс
  • Примените целевое нормальное напряжение (например, 500 кПа, общая сила ≈ 0,5 МПа × 0,5625 м² = 281 кН) через систему вертикальной нагрузки.
  • Запустите программное обеспечение и запишите вертикальную деформацию (консолидацию) до стабилизации.
• Установите параметры сдвига
  • Выберите «стандартный модуль сдвига».
  • Установите скорость сдвига (например, 1 мм/мин).
  • Установите предел смещения при сдвиге (например, 50 мм или 6–10 % длины стороны образца).
  • Для возвратно-поступательного сдвига установите количество циклов и амплитуду смещения.
• Начать стрижку
  • Запустите систему горизонтальной загрузки, чтобы подтолкнуть верхнюю (или нижнюю) срезную коробку.
  • Программное обеспечение регистрирует горизонтальную сдвиговую силу, горизонтальное смещение, вертикальное смещение и время в режиме реального времени.
  • Постройте кривую смещения напряжения сдвига.
• Условие остановки
  • Автоматически останавливается при достижении заданного смещения или после явного падения пикового напряжения сдвига.
• Разборка и чистка
  • Разгрузите нормальную силу, втяните горизонтальный поршень.
  • Поднимите верхнюю камеру среза, извлеките образец, очистите камеру сдвига.
• Обработка данных
  • Программное обеспечение рассчитывает пиковое напряжение сдвига.
  • Для испытаний при различных нормальных напряжениях постройте диаграмму огибающей Мора-Кулона, чтобы получить значения c и φ.
  • Если был выполнен возвратно-поступательный сдвиг, получите остаточную прочность.
  • Создать отчет об испытаниях.

> **Для простых испытаний на сдвиг**: используйте срезную коробку со штабелирующим кольцом, поддерживайте постоянный объем (недренированный) или постоянную высоту (дренированный) во время сдвига и выберите «модуль простого сдвига» в программном обеспечении.

Краткое содержание:Эта серия больших аппаратов прямого сдвига/простого сдвига рассчитана на номинальное усилие от 20 до 100 Т и размеры образцов от 100 до 750 мм. Он может выполнять прямой сдвиг, простой сдвиг, возвратно-поступательный сдвиг, циклический сдвиг, реологические и другие испытания. Он подходит для крупномасштабных испытаний крупнозернистых грунтов, каменных насыпей, границ раздела почвенных структур и геосинтетических материалов. Выбор должен основываться на максимальном размере образца, требуемом усилии, потребности в простом сдвиге и требованиях к будущей модернизации. BTU-DDS-100 — это конфигурация верхнего уровня для крупномасштабных инженерных исследований; DDS-35F/45F — это экономичные полностью автоматические системы прямой резки; Серия FM дополнительно обеспечивает простую возможность сдвига.
