Автоматический тестер процесса замерзания почвы

Характер продукции

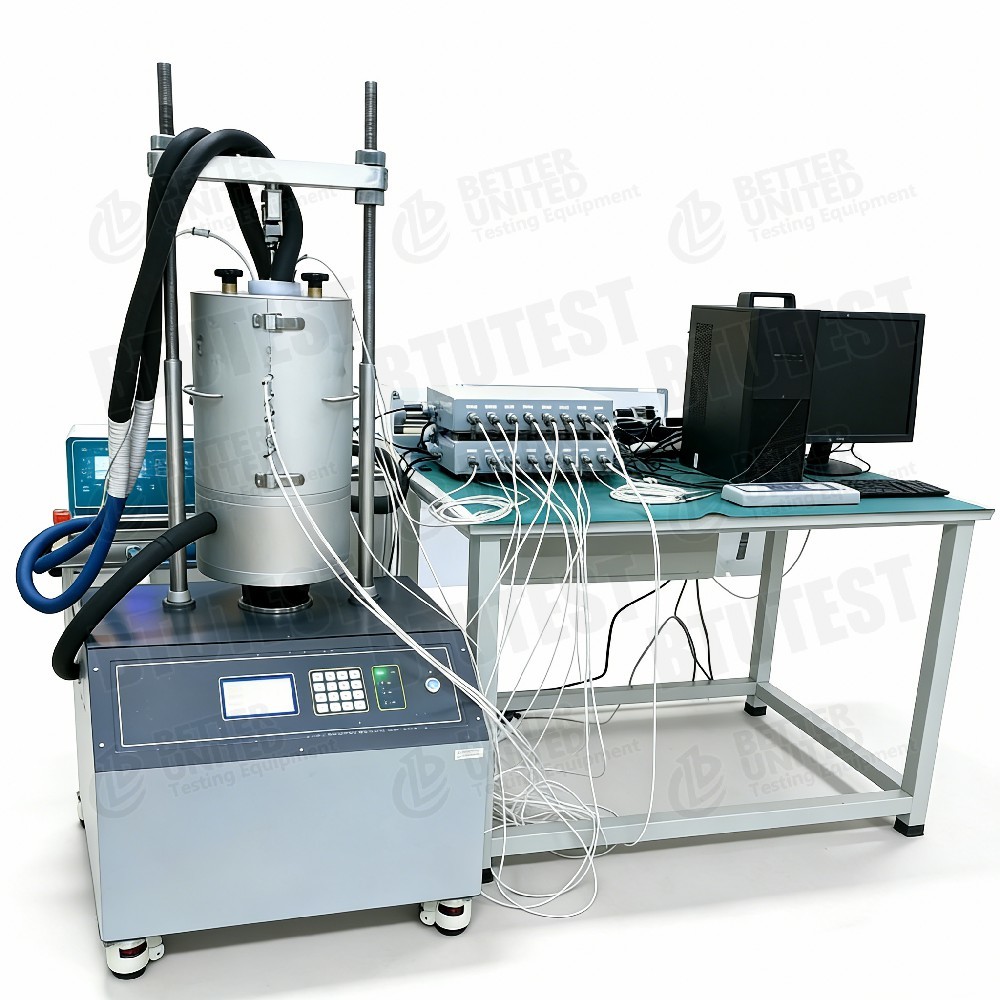

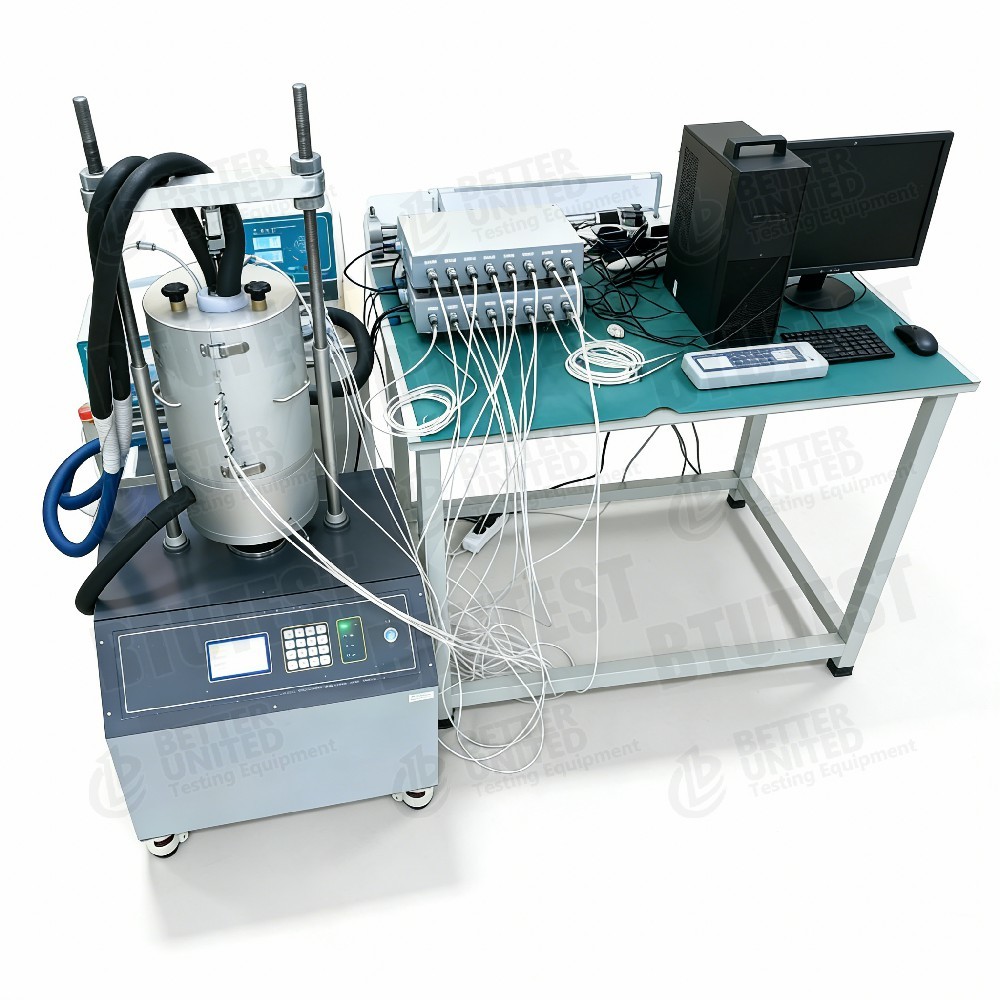

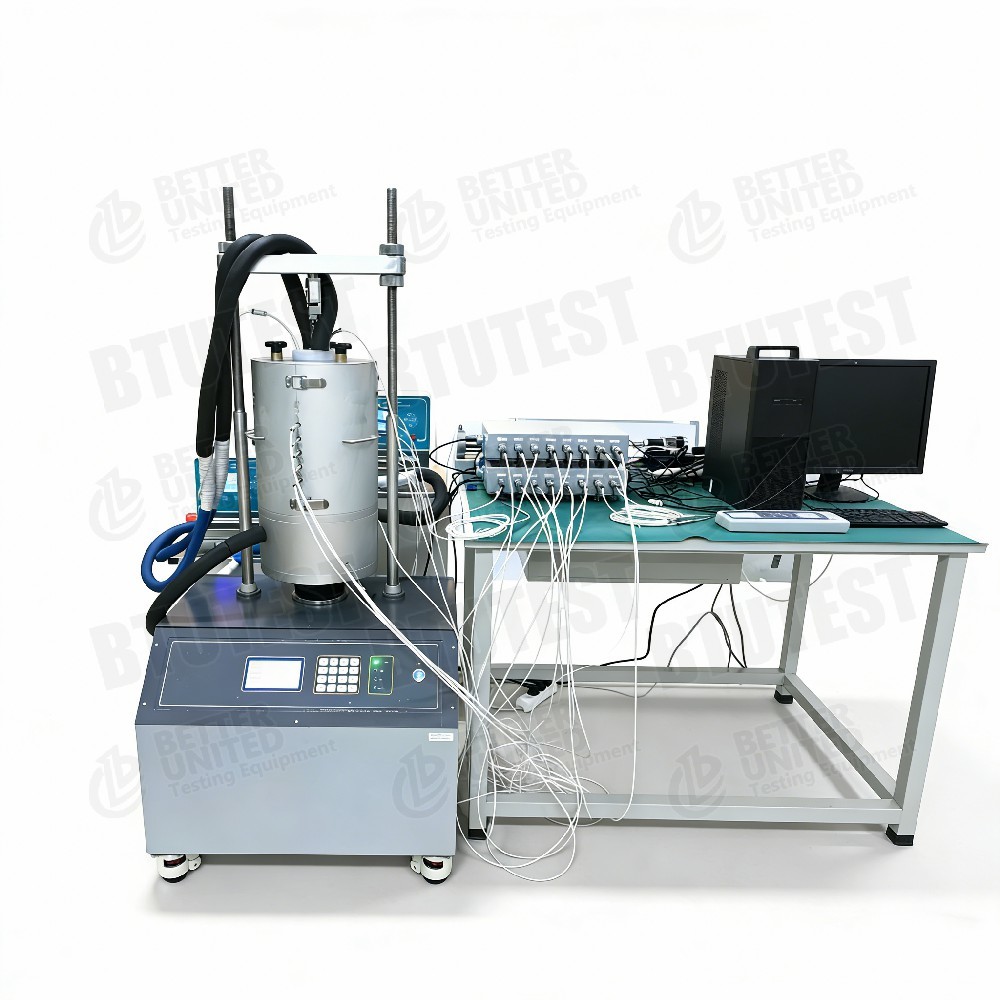

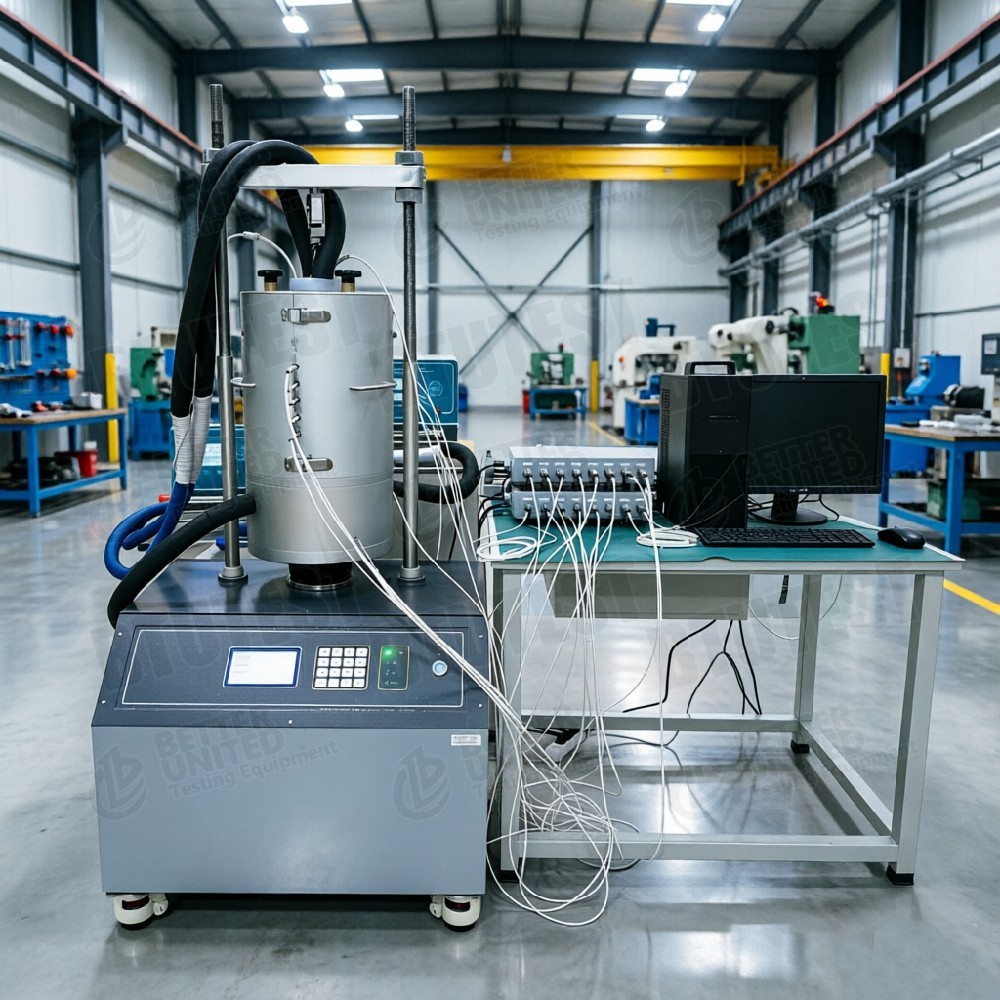

Полностью автоматический тестер процесса заморозки почвы

Модель:В ед.- FHA-1

Описание

• Наименование оборудования: Полностью автоматический тестер процесса замораживания почвы
• Модель: BTU-FHA-1
• Обзор: Используется для изучения изменений температурного поля, количества заморозков, силы заморозков и миграции воды во время замерзания почвы.Он может симулировать морозы под различными температурными градиентами и гидравлические головкиПодходит для инженерии замороженных почв, исследований по предотвращению подпольных заморозков и т.д.
• Основные функции:
  • Независимое регулирование температуры в верхней и нижней частях с программируемыми волновыми формами (синус, квадрат, треугольник, линейный и т.д.).
  • Измерения осевой силы подъема мороза и перемещения (контроль напряжения или контроль нагрузки).
  • Система водоснабжения моделирует перезарядку грунтовых вод и измеряет объем миграции воды во время замерзания.
  • Встроенные 18 датчиков температуры/влажности и каналов захвата для точного распределения температурного поля внутри образца.

Стандарты испытаний (международные)

В зависимости от возможностей оборудования (замораживание почвы, вывоз мороза, миграция воды, температурный градиент) применяются следующие международные стандарты:

Примечание: обычно следуют испытания на морозеASTM D5918(открытая система водоснабжения) илиАСТМ D6035(цикл заморозки-оттачивания).

Спецификация (технические параметры)

Подробности

• Независимый верхний/нижний контроль температурыСверху.и дноможет устанавливаться на различные температуры для моделирования реальной температуры воздуха по сравнению с градиентами температуры земли (например, более холодное дно как источник холода).
• Программируемые температурные волновые формы: поддерживает синусные, квадратные, треугольные, линейные и смешанные волновые формы: имитирует естественные процессы, такие как дневные температурные колебания или холодные волны.
• Система водоснабжения высокой точности: Измеряет объем миграции воды во время замораживания с точностью 0,03 мл.
• Измерение температуры в нескольких точках вдоль высоты: датчики каждые 10 мм (приблизительно 20 пунктов) точно отображают эволюцию температурного поля внутри образца.
• Двойные режимы управления: как с регулируемым напряжением (постоянная скорость смещения), так и с регулируемым напряжением (постоянная нагрузка)
• Полностью автоматическое испытание на этапах: Программное обеспечение может определять стадии испытаний (например, предварительное охлаждение → замораживание при постоянной температуре → оттаивание → повторное замораживание) и конечные условия (например, порог подъема или ограничение времени).

Применение

• Автомобильный и железнодорожный подвод: Предотвращение заморозков, оценка восприимчивости почвы к заморозкам.
• Инженерия трубопроводов: Противоморозная конструкция для погруженных трубопроводов в регионах вечной мерзлоты.
• Канал и гидравлическая техника: Мороз поднимает механизмы повреждения облицованных каналов.
• Строительство фундаментов в холодных регионах: Устойчивость неглубоких фундаментов и свай при циклах заморозки и оттаивания.
• Строительство искусственного замораживания грунта: Симуляция температурного поля и миграции воды при замораживании.
• Исследования изменения климата: Влияние неоднократного замораживания на механические свойства почвы.
• Городское подземное пространство: Мороз сильно влияет на тоннели метро и коммунальных тоннелей.

Преимущества

• Независимое программируемое управление верхней/нижней температурой: реалистично моделирует различные температуры воздуха/земли; может генерировать произвольные температурные волновые формы.
• Измерение перемещения и водоснабжения с высоким разрешением: Измещение 0,001 мм, объем воды 0,001 мл ¢ фиксирует микромасштабные процессы запуска и миграции воды.
• Реконструкция температурного поля с помощью многодатчиков: 18 датчиков, распределенных по высоте, получает распределение внутренней температуры, а не одну точку.
• Двойные режимы управления (напряжение/напряжение): позволяет либо постоянную скорость сжатия, либо постоянную силу подъема мороза, приближенную к условиям полевых условий.
• Полностью автоматизированная последовательность испытаний: Многоступенчатые условия (охлаждение, постоянная температура, нагрев, перезамерзание) и автоматическая остановка могут быть заранее установлены.
• Широкий диапазон температур: от -20°C до +90°C ‡ подходит для испытаний на высокой температуре, сушки/сокращения и теплопередачи.

Что выбрать (Руководство по выбору)

• В основном изучает количество заморозков и миграцию воды→ Достаточно стандартной конфигурации с системой водоснабжения и многоточечными датчиками температуры.
• Необходимость моделировать сложные колебания температуры (например, дневные, холодные волны)→ Должен включать программируемую функцию волны (уже включенную в эту модель).
• Необходимость измерения силы подъема мороза (контроль напряжения)→ Эта модель поддерживает регулирование напряжения (0 ‰ 1 МПа), может измерять силу подъема мороза.
• Можно ли изменить размер образца?Эта модель устанавливается на Φ100×H200 мм; для индивидуальных размеров необходимо обратиться к производителю.
• Необходимо также измерить распределение влажности почвы?В данной модели установлено 18 датчиков влажности для измерения содержания воды.
• Нужны ли автоматические циклы заморозки и размораживания?Программное обеспечение может устанавливать несколько циклов автоматически.

Поток процесса

Пример:Испытание поднятия мороза при постоянной температуре(нижнее -10°C, верхнее +2°C, однонаправленное замораживание)

• Подготовка образца: Преобразованная или необработанная почва с компактной до целевой плотностью и содержанием воды Φ100×H200 мм.
• Установка датчиков: Вставлять датчики температуры/влажности каждые 10 мм в высоту; подключать к сбору данных.
• Монотипированный образец в аппарате: поместить в камеру давления или изоляционный корпус; подключить верхнюю и нижнюю температурные пластины; подключить систему водоснабжения.
• Установка параметров испытания:
  • Температура внизу: -10°C, верхняя температура: +2°C (или синусная волна).
  • Давление подачи воды: например, 10 кПа (симулирует уровень грунтовых вод).
  • Режим осевой нагрузки: регулирование напряжения (например, 0,1 МПа для симуляции перегрузки) или регулирование напряжения.
• Начинайте замораживать.: Программное обеспечение автоматически охлаждается; записывает температуру в каждой точке, смещение мороза, объем подачи воды, осевую силу с течением времени.
• Проверка конечных условийНапример, количество отморозков достигает 5 мм, или 72 часа заморозки.
• Конечное испытание: остановить контроль температуры; после оттаивания удалить образец; сфотографировать или взвесить, если необходимо.
• Анализ данных: График температурных профилей поля, кривых выброса мороза по сравнению с временем, кривых накопленной миграции воды; вычислить соотношение выброса мороза, силу выброса мороза и т. д.
